CST天線陣設計模塊詳解

文章來源: 本站原創    錄入: mweda.com

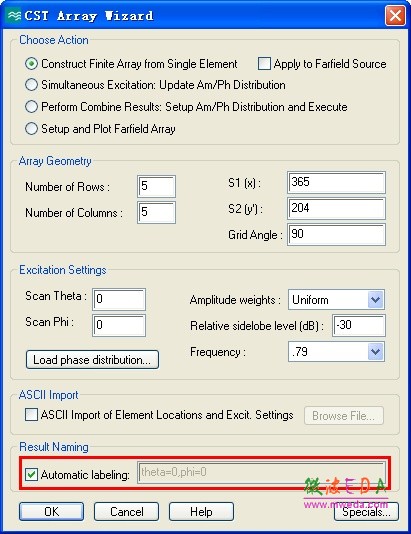

    設置仿真結果名稱:

    設置仿真結果名稱,可以通過勾選Automatic labeling來自動命名,也可以自定義名稱。

     Special中的設置——量化誤差設置:

     Number of Phase bits:移相器位數;

    Number of Amplitude bits:衰減器位數;

    Least Significant Bit(dB):衰減量的最小步進;

    Maximum Attenuation(dB):最大衰減量 (不需要設置,當衰減器位數及衰減量最小步進設置完成后,此項會自動顯示)。 注:移相器和衰減器位數設置為0時為理 想情況,位數無窮大(精度無窮高)

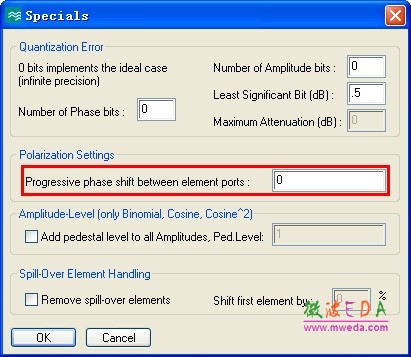

    Special中的設置——陣元端口間的相移:

    此設置僅適用于天線陣中每個陣元均為多端口饋電的情況,當陣元的多個端口間存在相位差時,使用此項進行設置。

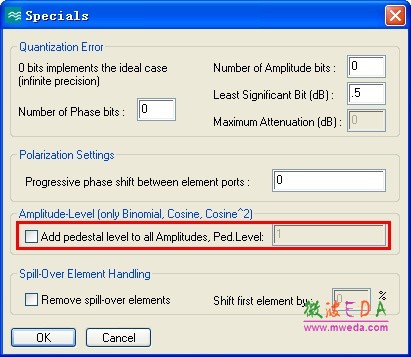

    Special中的設置——最小值設置:

     此設置僅適用于分布函數為二項式分布、 余弦分布或余弦平方分布,用來設置幅度的最小值。

上一頁  [1] [2] [3] [4] [5] [6] 下一頁
