CST微波工作室計算圓極化天線效率

    在做諸如GPS天線等圓極化天線仿真時，需要計算上半空間的輻射效率（UH efficiency），更進一步，需要計算右（左）旋圓極化部分的上半空間效率。這里以一個簡單的右旋圓極化天線為例給出如何用CST計算天線的右旋圓極化的上半空間效率。

    盡管我們可以對每一個工程量給出一個專用的命令，看似方便了用戶，但是對于大量的工程量，這樣做并不如給出用戶一個能夠自定義的工具包更具有通用性。通過本例，用戶可以得出各種類似的量：任意立體角中，任意極化，任意頻率下的天線輻射效率。

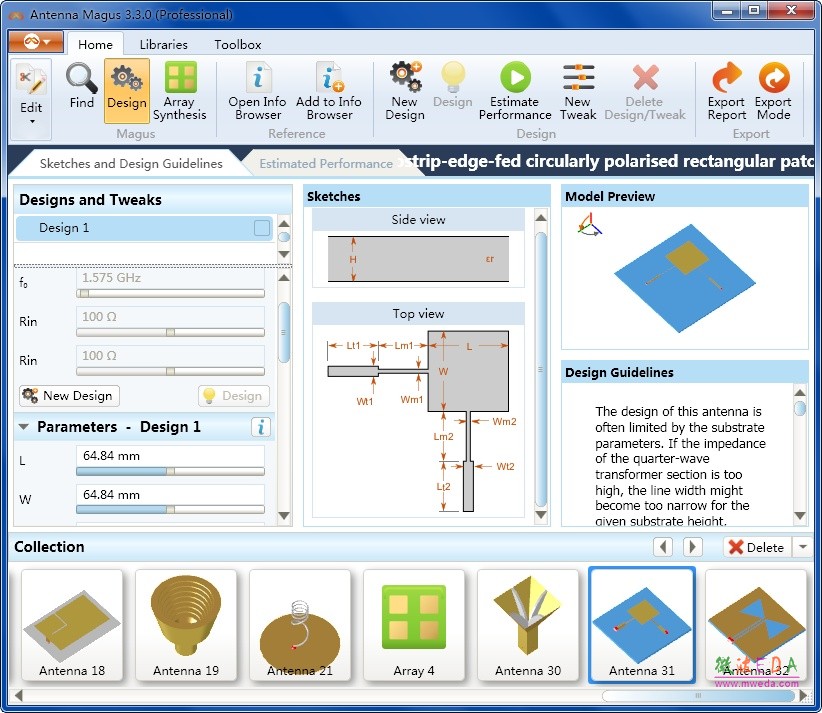

使用Antenna Magus快速設計GPS天線

    Magus天線庫4.0版擁有200種天線，用于各類天線的快速設計和優化

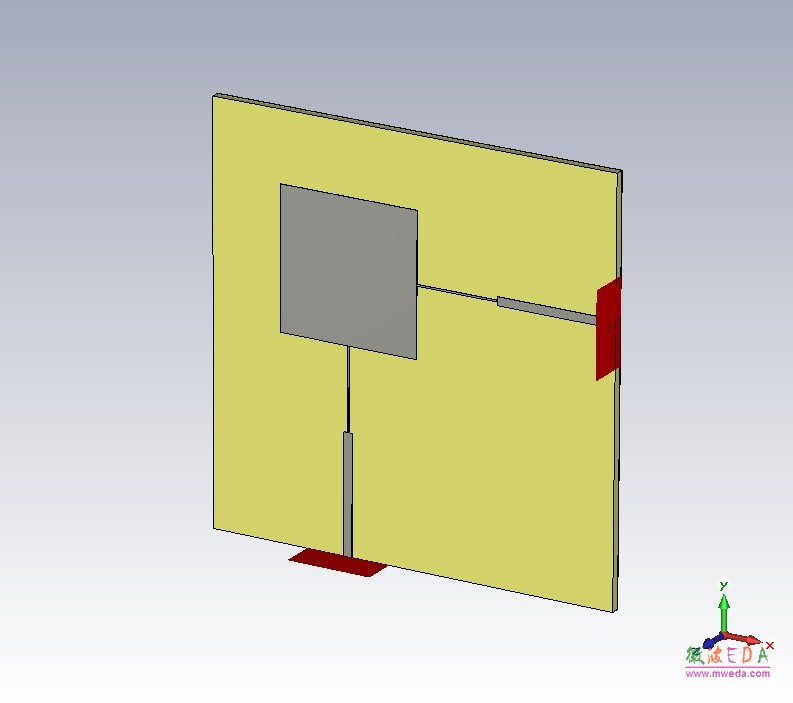

    GPS天線

    Magus設計的天線可以直接導出CST模型，用戶后續全波精確仿真極化方式：右旋圓極化，中心頻率：1.575GHz

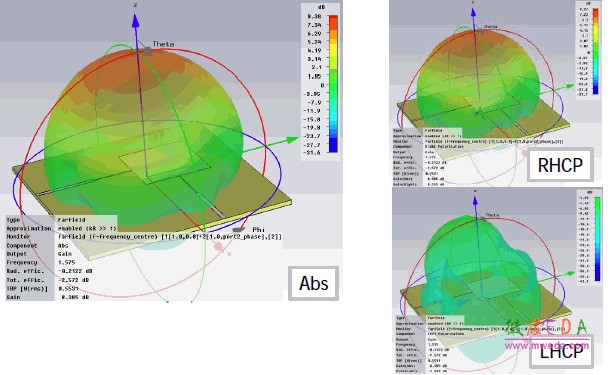

    遠場結果

    通過CST的遠場仿真結果可以直接得到輻射效率為-0.21dB，即95%。總效率為-2.57dB，即55% 怎樣得到UH Efficiency？怎樣得到RHCP的UH Efficiency？
