CST天線陣設計模塊詳解

文章來源: 本站原創    錄入: mweda.com

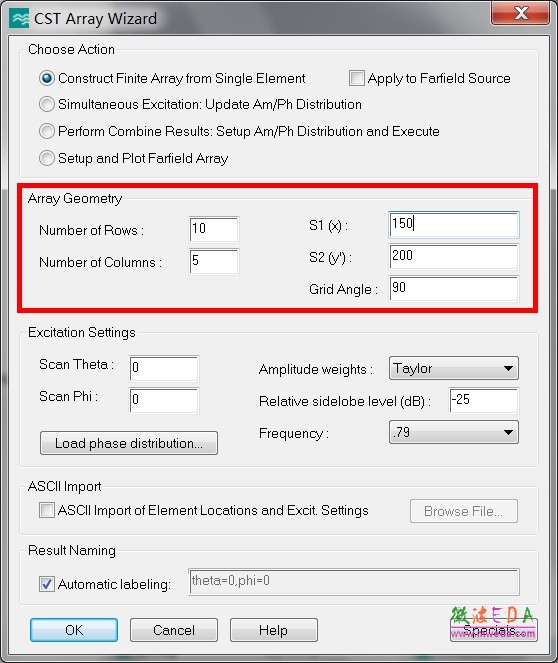

    設置單元數:

    Number of Row:平行于X軸的行數

    Number of Columns:平行于Y周的列數 S1(x) S2(y’)

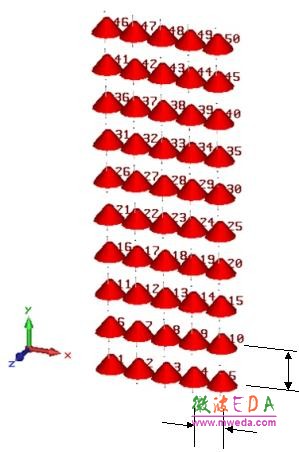

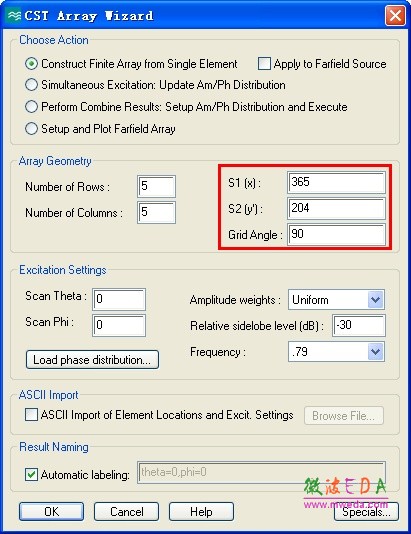

    設置單元間距: S1(x),S2(y’)及Grid Angle的含義如下圖:

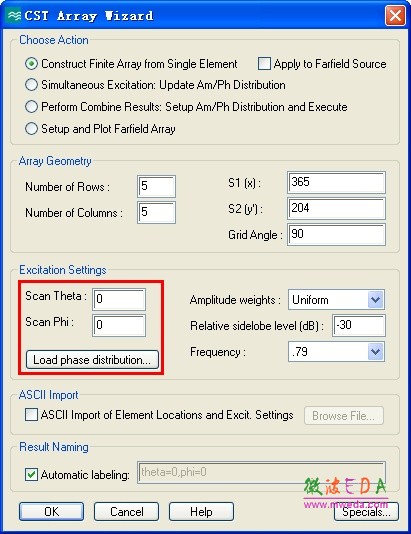

    設置波束指向角:

    Scan Theta:波束指向角的Theta角度;

    Scan Phi:波束指向角的Phi角度;

    Load phase distribution:載入端口的相位信息。

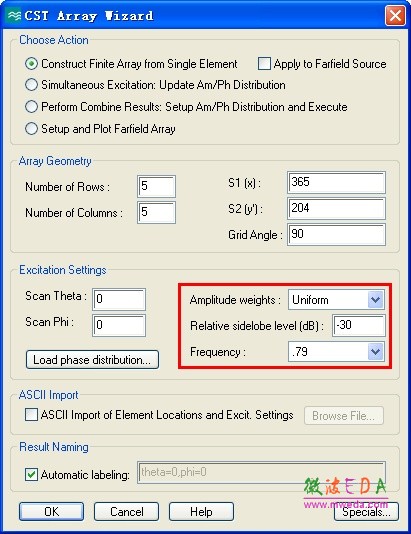

    幅度加權

    Amplitude weight在下拉菜單中選擇一種幅度分布函數: Uniform(均勻分布) 、Binomial(二項式分布) 、Cosine(余弦分布)、 Cosine^2(余弦平方分布) 、Chebyshev(切比雪夫分布) 、Taylor(泰勒分布) 、User Defined(自定義分布) 、Relative sidelobe level(dB)設置副瓣電平、Frequency設置參考頻率。

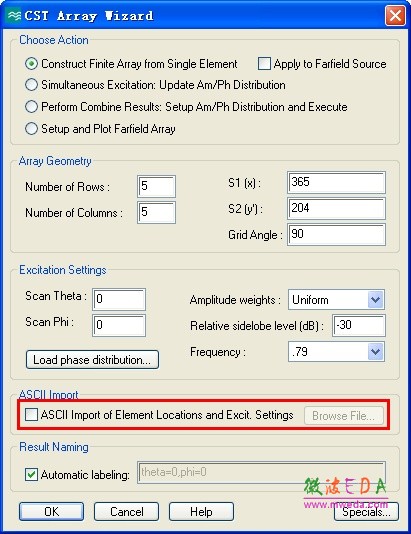

    導入文本文件:用戶自定義的任意陣元位置及端口幅相分布

上一頁  [1] [2] [3] [4] [5] [6] 下一頁
