如何理解CMA中計算MWC時的MS
在上一篇關于CMA的文章：如何計算CMA中的模式加權系數MWC，簡單介紹了什么是MS，CA，MEC和MWC:

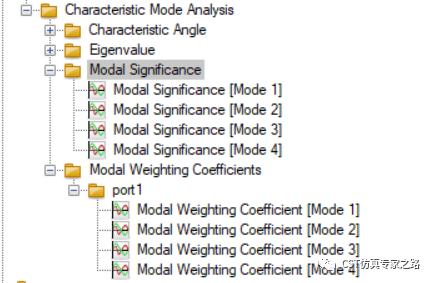

結論是需要添加端口激勵才可以得到MWC，后處理Combine results可以直接給出每個CMA模式對該激勵的遠場的貢獻，和直接激勵(非CMA)的遠場是一樣的。那么問題來了，加上端口之后，模式MS結果變得不一樣了，如何理解有無端口的MS區別呢？

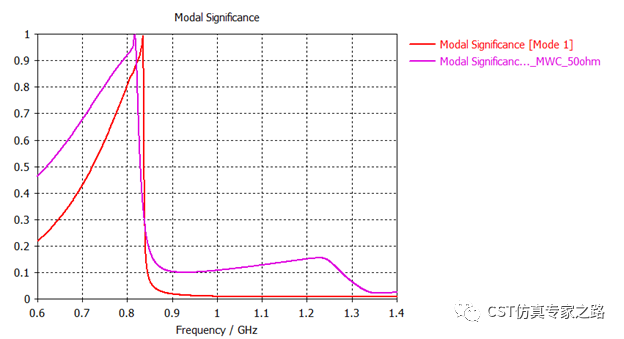

其實區別就在于端口阻抗，比如50ohm端口，有無該端口的模式1大不同：

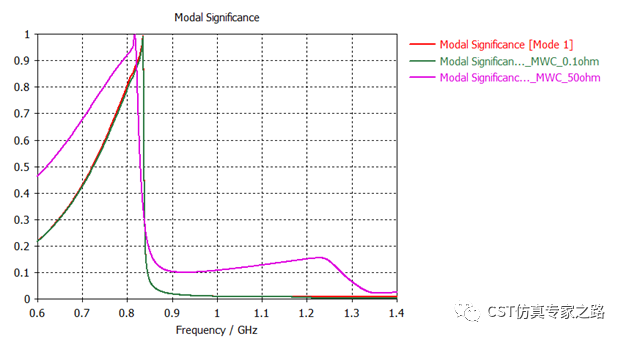

其實就是端口阻抗替代部分PEC，導致結構阻抗Z=R+jX 中的R發生了變化，可通過使用小值端口阻抗來驗證：
再次強調，MS是和激勵無關的，這句話理解起來要給激勵加個限制，無阻抗的端口激勵。端口阻抗和激勵是分開的兩件事。
那么問題又來了，我們計算CMA中的MWC，需要添加端口，那么應該用一般天線的50歐姆端口還是近零歐姆端口呢？或者換個問法是，我們應該關注有源的MS還是無源的MS結果呢？其實近零歐姆端口是沒必要的，一是和實際饋電差別太大；二是流程上講，CMA分析第一步已經無源計算MS，第二步計算有源MWC，算回與無源一致的MS是無意義的。

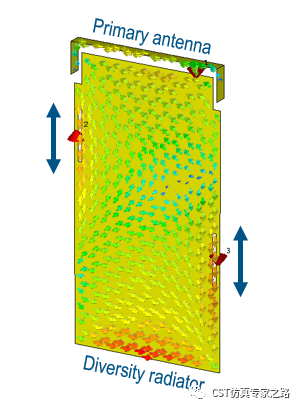

那么問題又又來了，這種第二步計算MWC時計算出的MS有什么用嗎？有一種情況是用于MIMO系統中，我們用CMA第一步和第二步來優化天線端口1，這時有源MS可以用于第三步的其他天線優化，比如優化第二個天線的帶寬和MIMO隔離度。

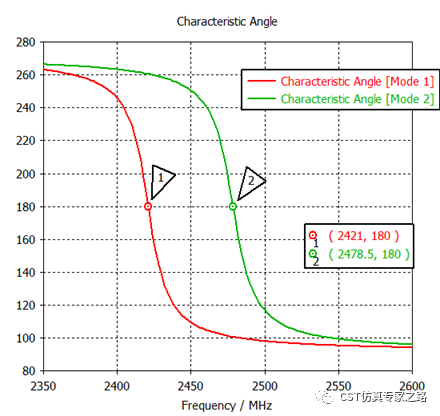

提到帶寬，CA和Eigenvalue都是個不錯的帶寬信息，CA為180度處的斜率，越傾斜越窄帶，或者Eigenvalue為0處的斜率。

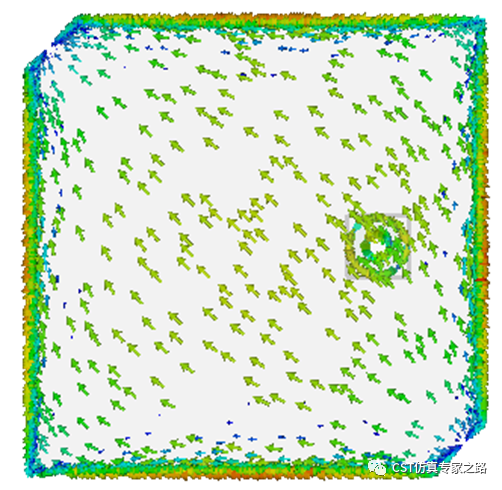

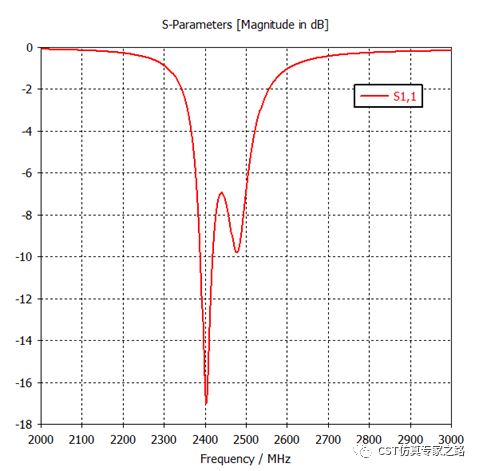

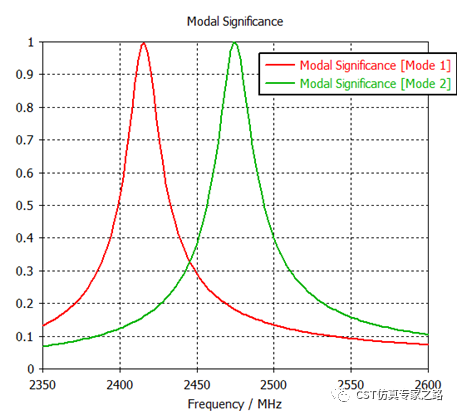

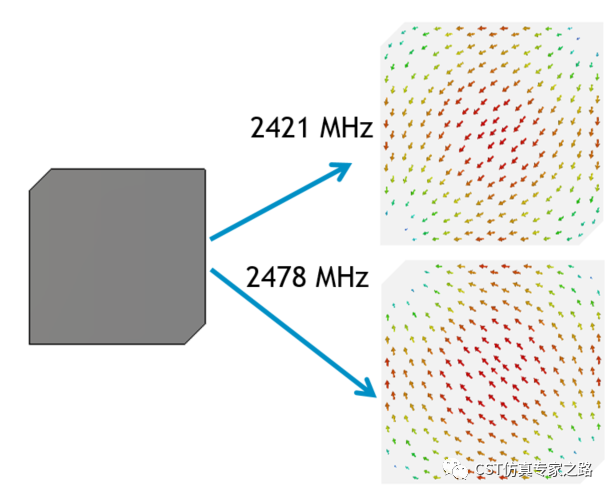

比如圓極化貼片，兩個模式的CA=180斜率差不多，所以在其MS相等的頻率(2450MHz附近）可作為中心頻率激勵出圓極化，而端口位置就要與兩個模式主極化電流方向的45度角分線上，這樣才能差出90度相位差；而離中心點的距離，則由電場和電流的強度分布形成的阻抗決定哦！
