CST中如何設置電流監視器

之前我們介紹了如何設置電壓監視器，今天來介紹一下設置電流監視器的方法。

在時域求解器中，可以設置電流監視器來得到電流值。首先在模型中創建一條曲線，再基于這條曲線定義電流監視器；需要注意的是目前僅支持為時域計算定義電流監視器。

電流監視器通過沿定義的曲線路徑對磁場H進行積分得到電流值，曲線需要是閉合環路。由于仿真得到的具體磁場值是位于網格邊緣上的，因此積分計算使用的是曲線路徑的網格映射，而不是原始曲線路徑。由此也可以看出網格剖分對于磁場值以及積分路徑的精確度至關重要。

下面舉例說明如何使用電流監視器獲取電流值：

1. 在功能區的 Home選項卡下通過宏命令：Macros > Construct > Demo Examples > Dipole Antenna自動創建偶極子天線模型以及完成相關仿真設置。運行宏命令后3D窗口中模型如下圖所示：

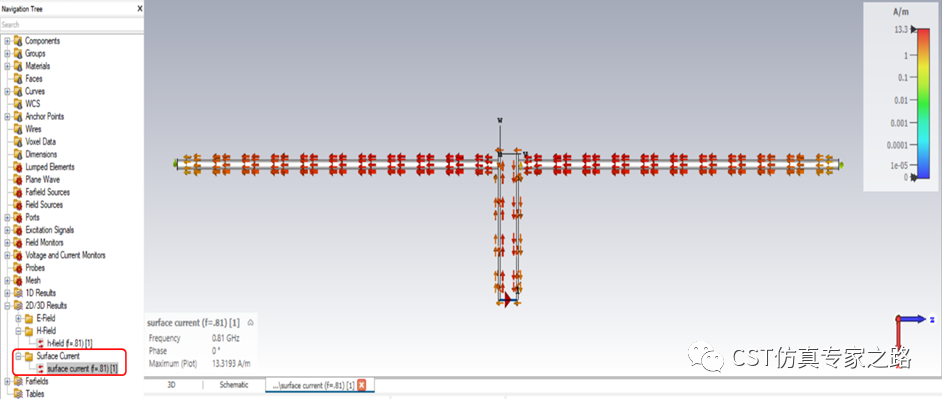

2. 首先運行仿真觀察表面電流分布情況。仿真完成后，點擊導航樹（Navigation Tree）中2D/3D Results下的Surface Current文件夾，可以看到偶極子兩臂上的表面電流沿負Z軸方向分布，從而可以確定創建的閉合曲線應位于XY平面內。

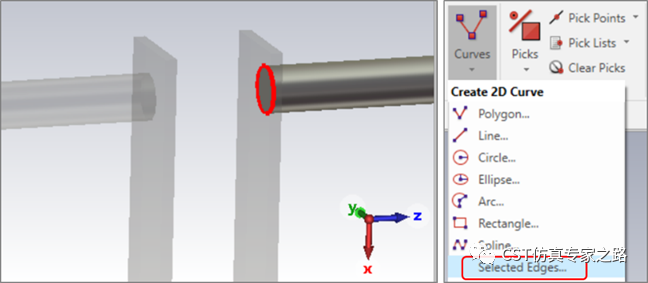

3.  繪制一條XY平面內的閉合曲線作為磁場積分路徑。如下方左圖所示，按快捷鍵E，雙擊選取圓環，然后在Modeling選項卡下，選擇Curves下拉菜單中的Selected Edges。

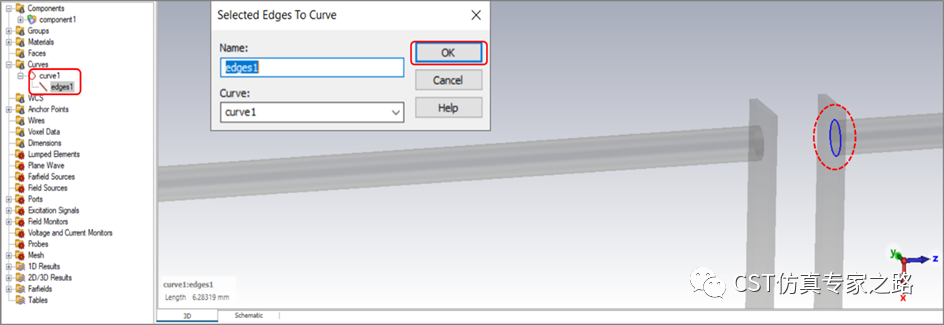

在彈出來的對話框中可以對生成的曲線命名，這里不作更改，點擊OK完成。這樣便由選取的邊生成了一條閉合曲線，如下圖所示：

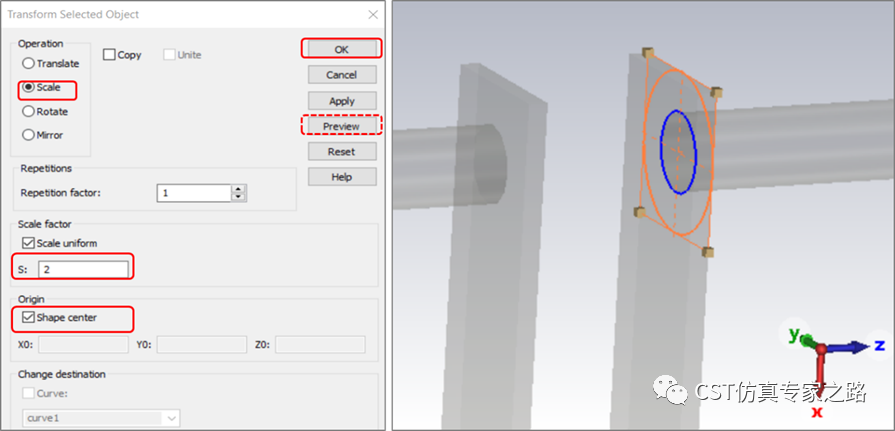

在導航樹（Navigation Tree）中Curves文件夾下選中此曲線，按右鍵，在彈出的菜單中選擇Transform，彈出下圖所示對話框。選擇Scale，在縮放因子（Scale factor）一欄輸入2，將曲線放大到原來的2倍，點擊Preview按鈕進行預覽，如下方右圖所示，點擊OK完成。

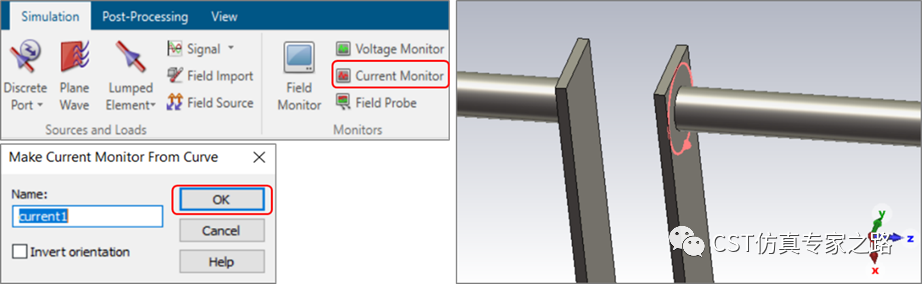

4. 基于曲線創建電流監視器：如下圖所示，點擊Simulation選項卡下的Current Monitor圖標，在3D窗口中雙擊選中創建的曲線，彈出Make Current Monitor From Curve對話框，點擊OK完成，成功創建電流監視器。曲線上的箭頭表示其方向，可以勾選對話框中的Invert orientation選項反轉方向。反轉箭頭方向只會將電流隨時間變化的曲線取負，并不會影響電流隨頻率變化的曲線。

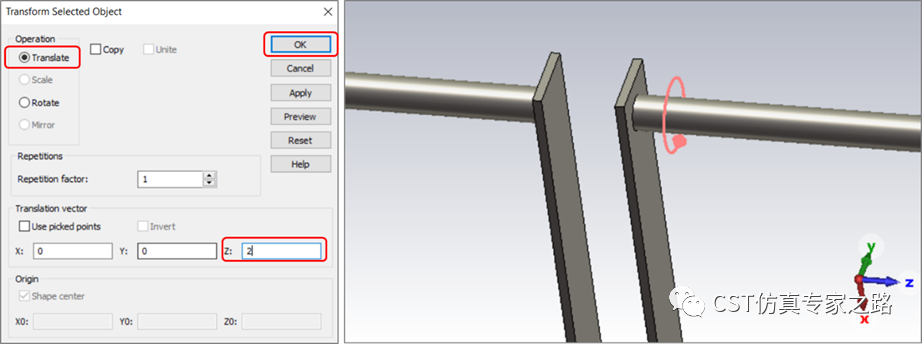

選中電流監視器，按右鍵，在彈出的菜單中選擇Transform，彈出下圖所示對話框。選擇Translate，在Z一欄輸入2，將電流監視器沿+Z軸平移2mm，點擊OK完成，如下方右圖所示。

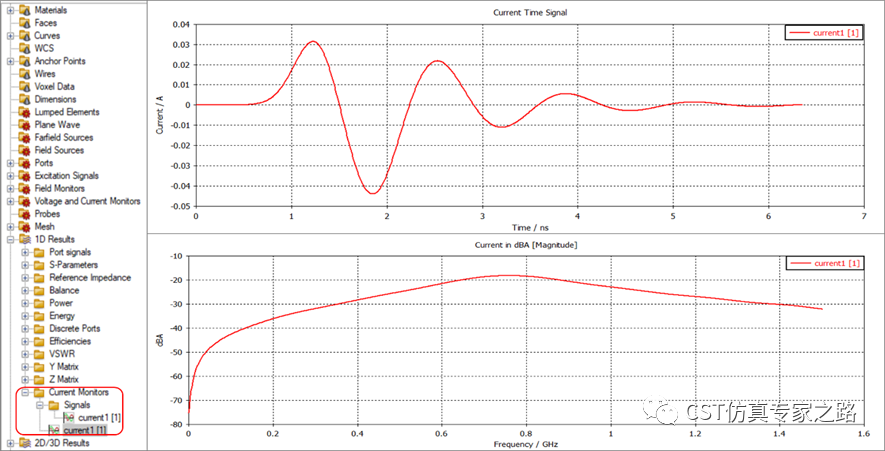

5.  運行仿真，仿真結束后，可以在導航樹（Navigation Tree）中1D Results下的Current Monitors文件夾訪問電流監視器的結果。如下圖所示，可以查看電流隨時間變化的曲線，以及經過傅里葉變換得到的電流隨頻率變化的曲線。
