CST中如何在同一個TS Block中導入多組S參數
Q：小明同學在CST 微波工作室中通過掃參得到多組SNP參數文件，如下圖所示：
如何將這些SNP文件同時導入到schematic中，并能夠?qū)⑺薪Y(jié)果同時繪出？
A：這里介紹一個CST schematic中的一個小技巧。
一、首先按照小明同學的做法，將3D中得到的多組S參數文件輸出為多個.snp，如下圖所示：

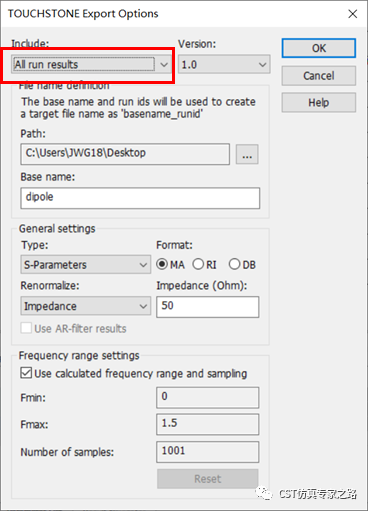

Postprocessing---export---touchstone，在下圖對話框中選擇All run results

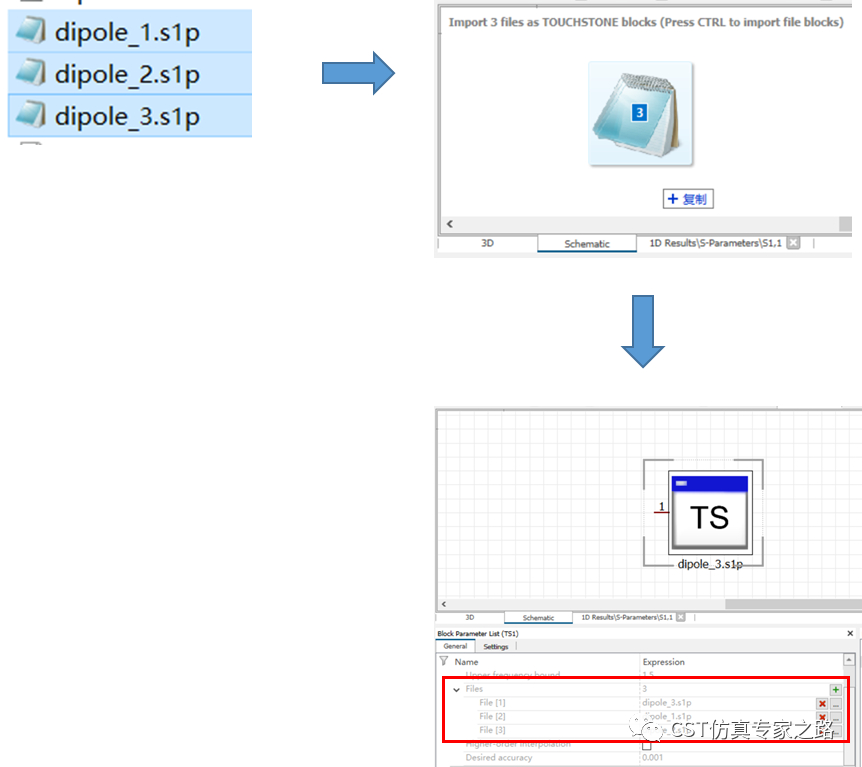

二、在文件夾中選擇3個文件，并按住alt按鍵，拖拽至schematic界面空白處，如下圖所示：
在block parameter list中可以看到添加的3個 .snp文件。
當然，也可以不一起拖拽，而是在已有的TS block中點擊Block parameter list---General---Files右側綠色的“+”號，一個一個添加。
在這里，每一個.snp文件都被賦予了一個編號，如file[1]，其編號為1。

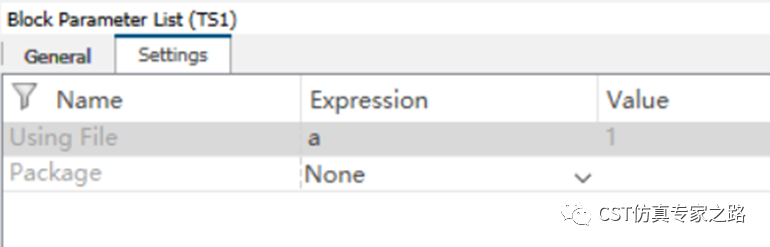

三、可以在Block parameter list---settings---Using File中使用第二條中的編號來指定哪一個.snp文件被使用。如value=1，則File(1)對應的dipole_3.s1p會被使用。
在這里我們可以將Using File的值定義為一個變量。如下圖所示：

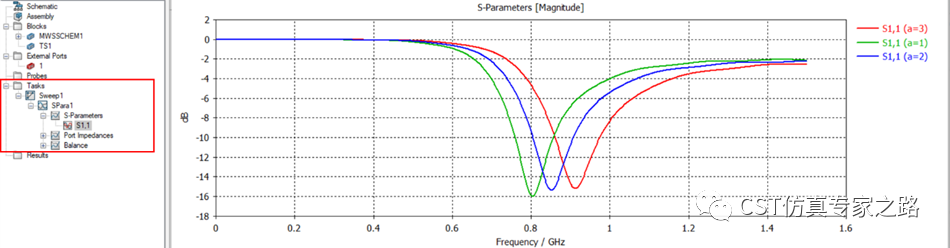

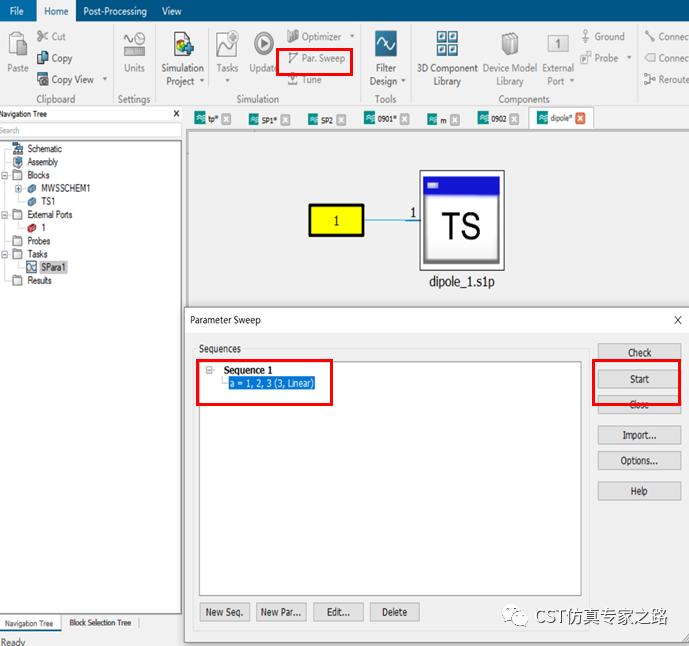

四、可以創建S parameter task，然后使用parameter sweep對參數a進行參掃。當然也可以創建parameter sweep task 與S parameter task嵌套。如下圖所示：
