CST系統級RS仿真（六）- 單點加擾模式仿真

作者 | Zhou Ming

上一期介紹了掃頻模式的仿真，CST系統級RS仿真（五）——EUT測試布置建模及掃頻模式仿真 。通過前面的掃描模式仿真，可以看到cable上有多個頻點噪聲較高，我們選擇其中一個比較高的183.6MHz，這是一個潛在的風險點，接下來我們進行單頻點加擾仿真。

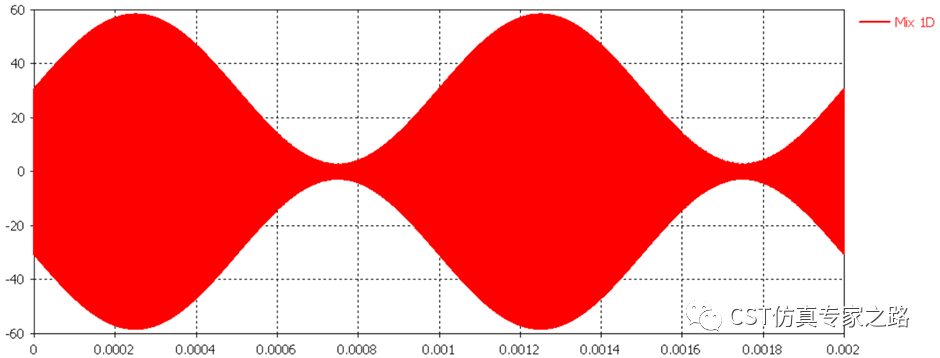

大家還記得我們介紹過如何生成調制信號，CST系統級RS仿真（四）——生成RS調制信號 。根據CST系統級RS仿真（三）——RS仿真場地較準（單點加擾模式）提到的校準方法，我們需要對這個調制信號進行幅度修訂。以10V/m的干擾等級為例，原始信號要乘以15.4，得到真實的激勵信號，經過幅度修訂后，調制信號的峰峰值接近120V。

接下來創建Trans任務，因為調制信號的周期比較長，建議仿真時間>1000us，這樣能夠看到一個完整的調制周期信號。

經過仿真之后，我們最終拿到了調制信號加擾情況下，受擾設備上的干擾波形。

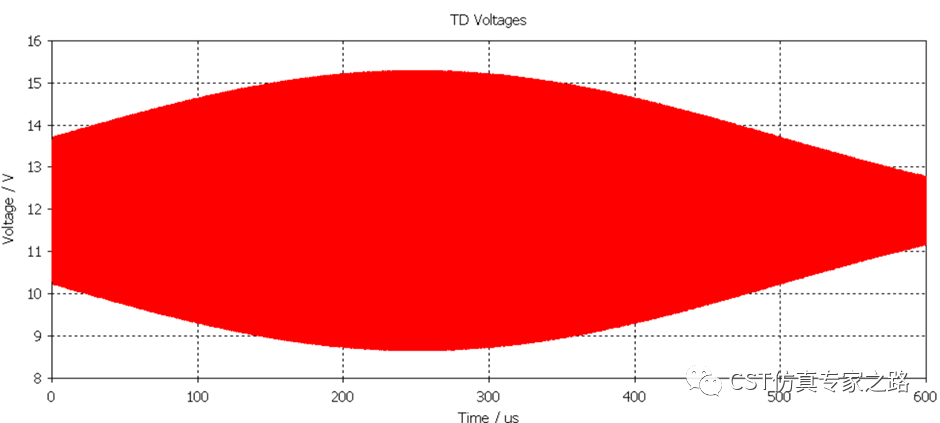

下圖是DC+與DC-之間的差模噪聲，從時域波形可以看到調制信號的包絡，這也是時域仿真的優勢。

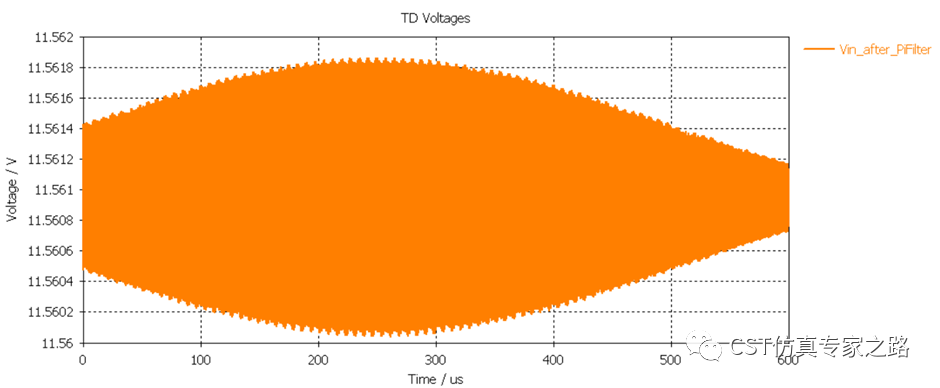

下圖是PCB板上C1_1_2電容上的差模噪聲。

我們在RS仿真過程中，還可以同時給電源添加開關激勵信號，這樣電源也可以處于工作狀態，這里不再舉例，感興趣的小伙伴可以自己嘗試。

至此，關于系統級RS仿真的內容我們已更新了六期，涵蓋了從天線建模、場地校準、信號生成、測試布置到最終施加干擾的各環節。該系列暫告一段落，仍歡迎各位讀者留言討論。
