CST計算智能家居中的電磁輻射應用案例
思科Cisco用CST計算智能家居物聯網的電磁輻射案例。
Covid-19后許多小伙伴從以前的現場辦公永久轉變成了遠程居家工作，更多時間在家工作或?qū)W習。智能家居辦公設備隨之也火了。現在很多新酒店已經全面采用智能建筑設計：強力穿墻wifi、聯網的音響、小度、空氣凈化器、空調、馬桶、燈光控制等等。這就引發了很多健康、安全方面的問題。小伙伴們可要注意了，這些無線設備的輻射可能會對人類健康有害，特別是對那些健康狀況較差的人。
無線輻射的一些負面影響有細胞損傷、癌癥、腫瘤、激素水平的變化和神經損傷。這里咱就可以用CST仿真來確定有線、混合和全無線智能家居內部的輻射水平。對于智能家居設計工程師們能將輻射以及無線覆蓋量化，從而設計出對居住者造成低輻射而且可以有效工作的智能家居建筑。
----------------------------------------------------------------
通常，住宅或商業建筑等室內環境受到兩種類型的電磁輻射污染，一種來自極低頻，另一種來自微波和無線電頻率。前者的電磁輻射來源于如吹風機、電視等家用電器，后者來自無線設備，如路由器、手機、藍牙設備等等無線設備。在智能家居中，電磁輻射的暴露量將更高，原因有倆：一是將連接大量智能或物聯網設備，使室內空間充滿輻射，二是由于越來越高的電磁波頻率如5G使用以及毫米波設備（這里也可以自行腦補推廣到當下的移動智能家居-新能源汽車）。WTO世衛組織宣布，射頻源產生的電磁輻射會增加發生膠質瘤(一種腦瘤)的風險，并將其列為2B類致癌物。但是，制造商、科學界、研究界對輻射的健康問題尚未達成共識，也并無特別嚴格的安全標準。
電磁輻射涉及的生理影響問題非常的復雜，人類也有自己的生物能量場。應用最廣的就是影像學利用生物電磁頻率處理宏觀和微觀生物狀態。我們熟悉的如：
腦電信號δ(0.5～4 Hz)，θ(4～8 Hz)，α(8～12 Hz)，β(13～30 Hz)，γ(31～60 Hz)。
皮膚電(galvanic skin response, GSR)信號的頻域特征主要是其信號頻率范圍內(0～2.4 Hz)的譜功率，皮膚導電慢反應(0～0.2 Hz)和極慢反應0～0.08 Hz)的過零率。
心電(electrocardiograph, ECG)的頻域分析是將連續正常的R-R間期進行時-頻轉化，從而獲得各頻率段的功率譜密度，如低頻段(0～0.04 Hz)、中頻段（0.04～0.15 Hz)、高頻段（0.15～0.4 Hz)等，用以定量描述心率變異性的能量分布情況。
呼吸(respiration, RSP)信號的頻域特征主要是其頻率范圍內(0～2.4 Hz)的譜功率及不同頻率段之間能量差值和比率。
皮膚溫度(skin temperature, SKT)的頻率特征主要是其頻率范圍(0～0.2 Hz)內的譜功率。
肌電（electromyogram, EMG）和眼電(electrooculo-gram, EOG)的頻域特征與腦電特征相似，將原始的信號映射到頻域范圍內再提取能量、功率、PSD等特征指標。
這一量子生物學的進步從本質上來說，是人類使用了自然頻率0-30 Hz窗口。人體自身的細胞功能和組織愈合的腦功能就是使用的這個頻率范圍。那么無線信號對這些生物頻率腦電波多少是存在影響的。已有確鑿的實驗證明，人造電磁場能引起嗜睡和頭暈。大自然自有電磁頻率對人類健康和福祉至關重要，而人造的電磁輻射無論是50 Hz還是50 GHz，都是有害的。
----------------------------------------------------------------
很少有人研究建筑物內的電磁輻射污染，大多數研究都只關注無線設備之間的信號傳輸。一般通過在CST中使用平面波激勵來研究建筑物空間內電磁輻射，而不使用真正的天線源激勵，也不考慮室內陳設來真正展現空間內的電磁輻射。使用5G的智能建筑中的輻射水平可能會非常高，所以有些策略是用有線方式搭建智能家居。目前，無線設備主要使用2.45 GHz，這是4G LTE覆蓋的頻率之一，但無線互聯網連接只能連接幾米的設備。因此，對于一個大型建筑來說，要獲得完全的信號覆蓋，就需要用到WiFi中繼器。
在樓宇設計的較早階段，采取適當?shù)念A(yù)防措施，可以減少整體輻射。接下來的案例就是使用CST探索在2.45 GHz的有線、混合和無線三種不同場景下，智能家居室內環境中總輻射水平的差異。
這個來自于思科Cisco路由器作為核心控制中心的仿真案例，軟件過程大致是將天線場源導入CST，創建無線和混合設計場景。以有線設計為基準，對有線和混合的測量進行了評估。會用到Antenna Magus。
木材作為室內環境的建筑材料(墻壁、地板和天花板)。仿真的頻率為2.45 GHz，目前物聯網設備使用的是該頻段。
使用CST直接計算了全無線、混合的場景。有線和混合的電磁輻射使用7類和8類屏蔽雙絞線，認為有線模式下使用RJ-45電纜產生的電磁輻射為0。
為了區分智能設備在無線和有線模式下運行時整體電磁輻射的變化，當所有設備同時給予激勵時，仿真產生的電磁輻射作為全無線場景。
仿真的場景房間及室內設備設備示意圖，無線設備有恒溫器、咖啡機、智能手機、打印機、筆記本電腦、智能電視、煙霧報警器、消防灑水裝置、智能窗簾、智能門、攝像頭、路由控制中心等等。在CST中建出房間場景。

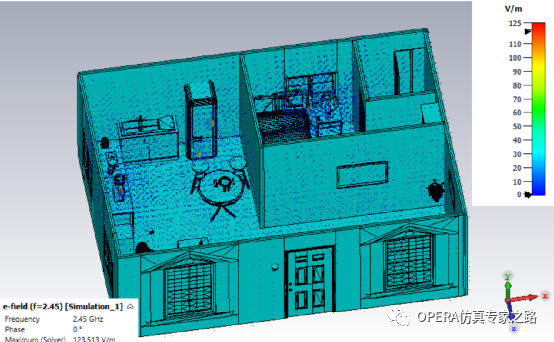

混合模式的電場分布(5個無線和7個有線設備)。

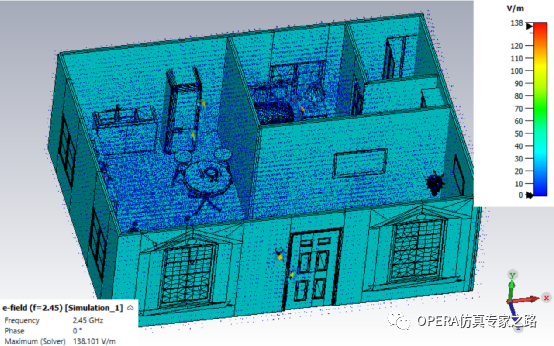

無線模式的電場分布(12個無線設備)：

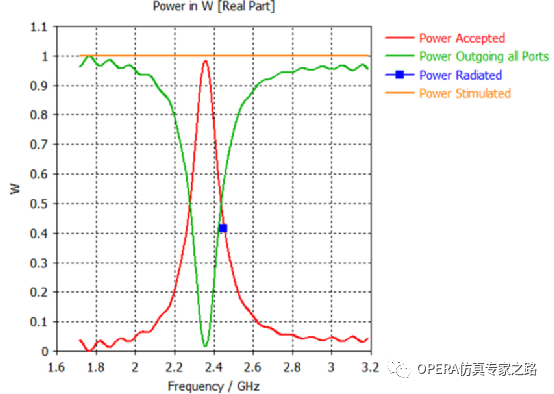

在antenna magnus中設計生成矩形饋電貼片天線，在CST中計算天線，提取場源作為物聯網設備的激勵源。下圖為從天線輻射出去的功率曲線。

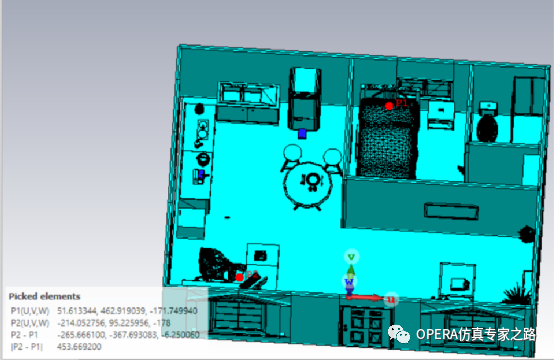

取2個點測量電場P1和P2，一個在辦公室，另一個在臥室，

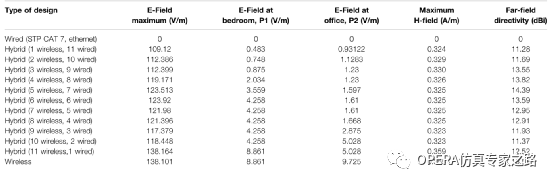

計算出各種混合模式和全無線模式下的E、H、遠場方向性數據：
隨著模擬中一個接一個地添加無線設備，E值隨之上升。當設備數量從1個(109.12 V/m)增加到12個(138.101 V/m)時，最大電場增加了26.5%。但是，在不同的混合設置下，E值在P1和P2保持不變;例如，對于使用6-10個設備的混合場景，P1處的E場相同。同樣，P2處的E也很低，直到無線打印機的加入，所有設備無線運行計算，達到最大值9.725 V/m。雖然測量點只記錄了9.725 V/m的最大值，如果人非常接近手機和筆記本電腦位置的電場強度達到26V/m。
E隨著無線設備的增加而穩定增加，但到第七個設備之后，會慢慢減少。這是因?yàn)榈?個(門)和第8個(攝像頭)無線設備的位置更靠近墻壁，從而通過墻壁耗散了輻射能量。隨著第10個設備(恒溫器)的引入，最大值再次增加，最終達到最大值138.164 V/m。由此可見，室內環境中的電磁輻射和室內建筑材料的電磁特性、無線設備的位置、設備與居住者的距離、設備的數量以及頻率等因素相關。除有線場景外，所有場景得到的最大H場值幾乎恒定。
遠場方向性趨勢類似于最大電場，最初上升，然后緩慢下降，最后隨著最后一個無線設備的加入而達到峰值。原因也相似。靠近壁面時，壁面發生背向散射，使方向性下降。
下圖為2個無線設備和12個無線設備的的遠場方向圖。顯然無線全開的方式輻射強度更大。

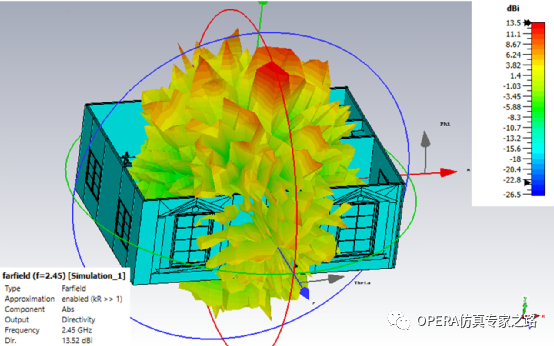

2無線設備遠場方向圖：

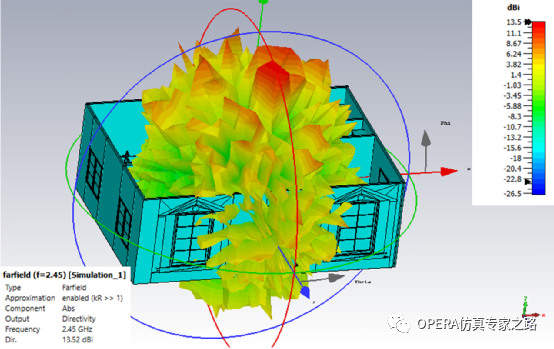

12個無線設備遠場方向圖：
所有的仿真是在2.45 GHz下進行的，比起高頻率場景產生的電磁輻射很小。盡管如此，暴露在2.45 GHz也對健康有影響。現在設備都在向著更高的頻率發展，提高到28和58 GHz，電磁輻射將顯著增加。
即使頻率相對較低2.45 GHz，輻射區主要是離無線設備很近的地方，根據遠場天線輻射的平方反比定律，隨著距離的增加，輻射將顯著下降。使用屏蔽電纜和早期設計干預來降低建筑空間中的電磁輻射，適當選擇能夠有效減少輻射傳輸?shù)慕ㄖ牧隙际墙档碗姶泡椛涞姆椒ā＜词故瞧帘蔚囊蕴W(wǎng)線也可以設計成放置在墻內而不是外面，進一步降低電磁輻射。
