為了分析PCB上某個結構的電氣特性，讓用戶對CST PCB工作室有更深入的了解。本文將介紹CST PCB工作室基于2DTL模型的差分帶狀線設計與仿真。

通過這個案例中，你將了解到：

1、CST PCB工作室建模設置；

2、2DTL求解器生成微帶差分線的等效電路；

3、設置一個瞬態任務求解微帶差分線的電氣特性。

1. 建模設置

我們創建一個新的PCB 項目，并將其保存為"Differential Striplines"(相同名稱的完整示例也可以從Component Library中獲取) 。

1.1 設置材料&PCB邊框

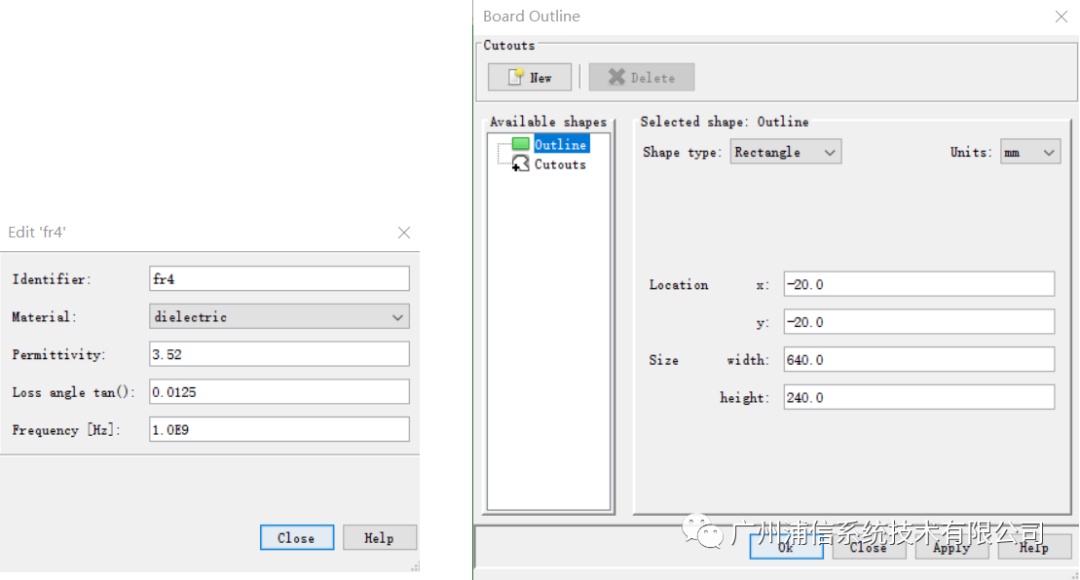

在第一步中，我們進入導航樹，展開"materials"文件夾調整材質"fr4"的默認值；點擊"Board"文件夾設置PCB邊框?qū)傩?，如下圖所示：

1.2 設置Layers Stackup

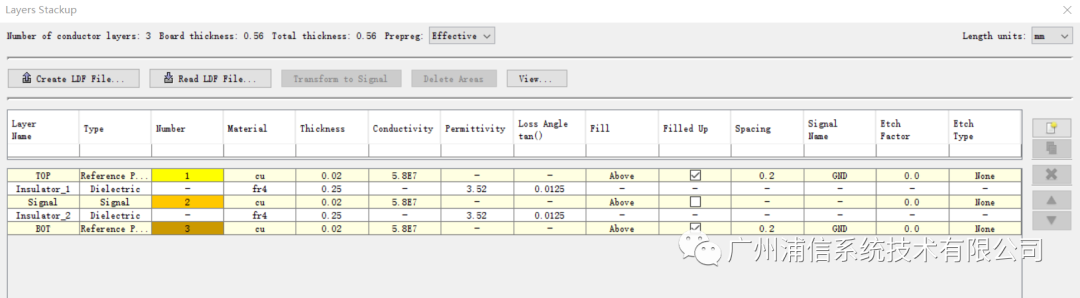

接下來，我們通過Home: Layout d Stackup打開疊層結構編輯器。在第一步，我們添加一層額外的絕緣層(Dielectric)和信號層(Signal)。然后將TOP和BOT層的圖層類型更改為“Reference Plane”，并將兩個參考平面標記為“fill Up”，軟件將自動用金屬填充整個層。按F5來更新主視圖。完成這些步驟后，疊層應該如下圖所示:

1.3 設置Net Editor

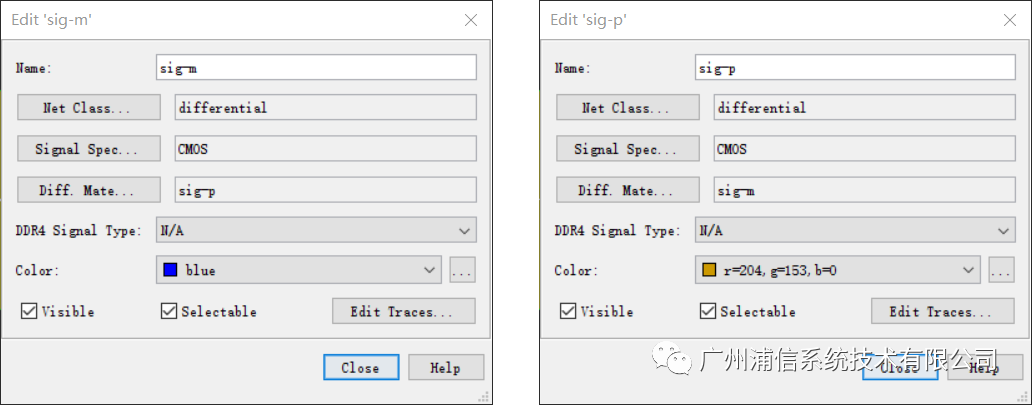

然后我們通過Edit: New Object d Net新建網絡，生成如下圖所示的兩個網絡:

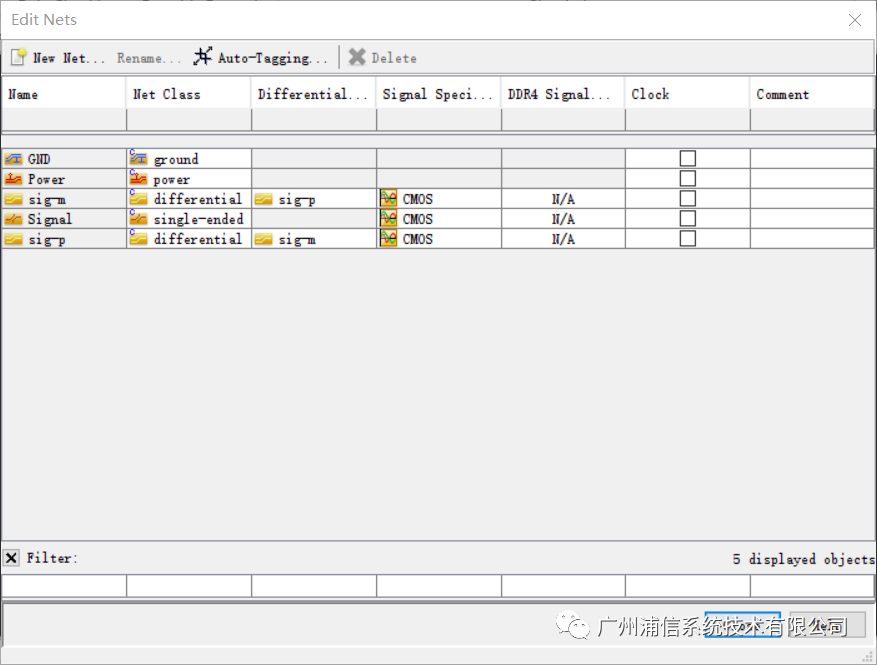

通過Home: Layout dNet Editor 將兩個網絡“sig-p”和“sig-m”聲明為相應的差分信號線:

1.4 繪制Trace

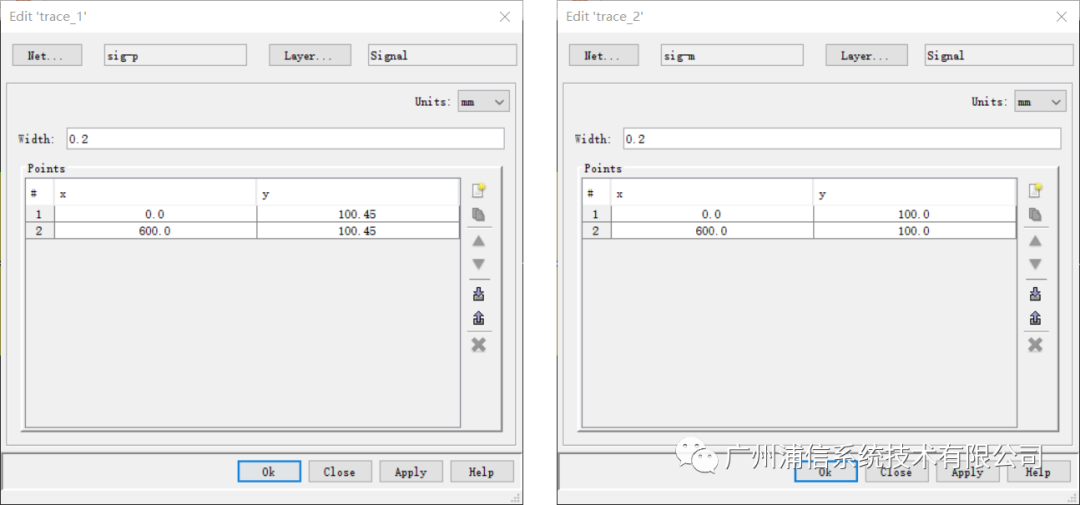

接著，我們可以繪制平行走線。通過Edit: New Object dTrace進入新建走線設置窗口（按ESC鍵），參考下圖設置，創建的走線將是net：sig-p的一部分；第二個走線的設置與第一個走線的設置類似；

1.5 定義Terminal

現在，我們需要在兩條走線的兩端都放置一個終端。因此，我們通過Edit: New Object d Terminal(按ESC鍵)打開終端編輯對話框。我們添加的四個終端，這些終端將在后面2DTL求解器生成微帶差分線的等效電路時，會產生相應的pin腳，終端值如下所示:

T1: Layer Signal, Net sig-p, x=0mm, y=100.45mm

T2: Layer Signal, Net sig-p, x=600mm, y=100.45mm

T3: Layer Signal, Net sig-m, x=0mm, y=100mm

T4: Layer Signal, Net sig-m, x=600mm, y=100mm

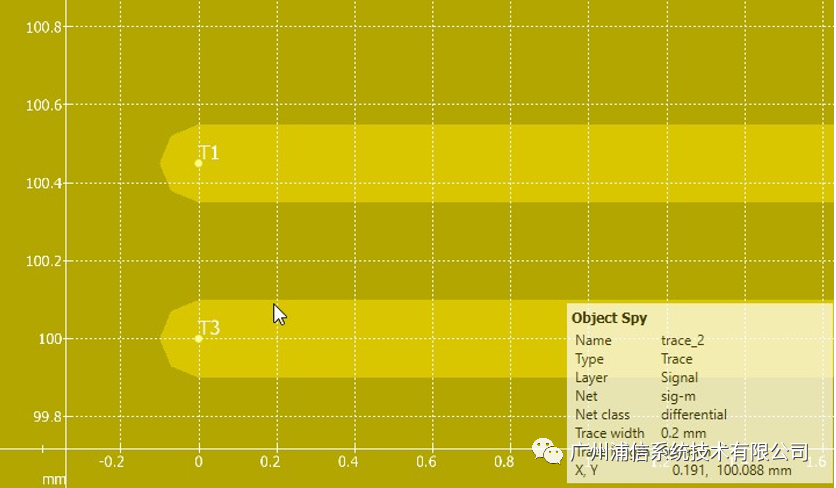

最后，如果你放大布局，應該如下圖所示:

2.2DTL求解器生成微帶差分線的等效電路；

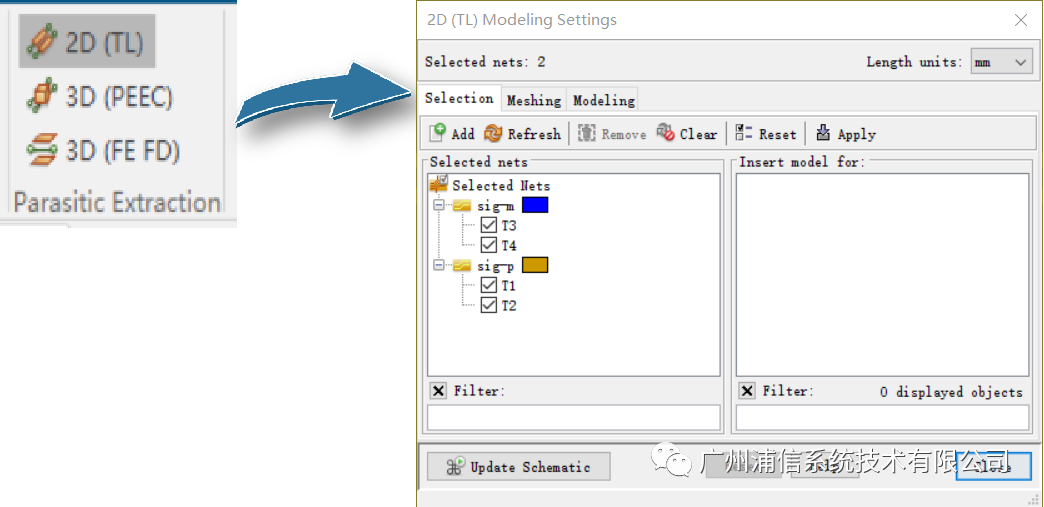

現在我們可以生成微帶差分線的等效電路。首先，進入導航樹，選擇網絡“sig-p”和“sig-m”。通過按Home: Parasitic Extraction d2D (TL)打開2D (TL)對話框。選擇Selection選項欄，通過按“add”或從導航樹中拖動所選項目，將這兩個網添加到selected nets列表中，如下圖所示:

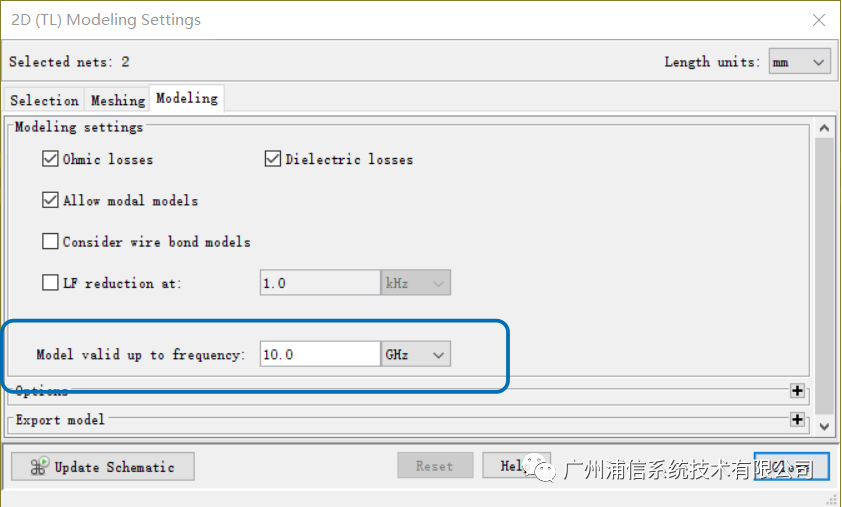

接下來我們切換到Modeling選項卡，將參數“Model valid up to frequency”設置為10GHz，如下圖所示。其他設置都保持默認值（2DTL Modeling窗口的更多設置，用戶可以點擊相應窗口的“Help”按鈕獲取相關幫助文檔，我們公眾號也會在后面的文章中對相關設置做更詳細介紹）。
