關于CST卡塞格倫天線反射面建模
來源：edatop
更新時間：2024-07-05
閱讀：
本人想采用 CST 宏命令創建一個拋物線，然后再掃成一個拋物面出來，但是在2013 CST的Macros下面沒找到 Creat 2D-curve analytical 這個命令？是不是放到其它什么地方去了？請高手指點，謝謝！
可以用help找下.
具體在哪里也忘了。

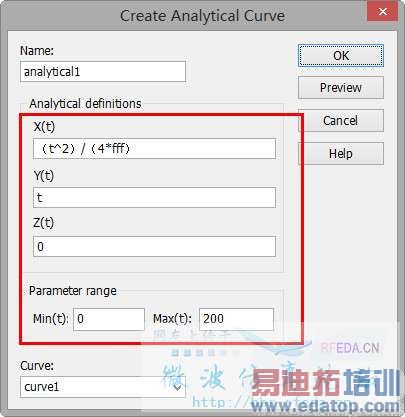

2013畫拋物線操作如下，點擊Modeling選項卡Curves按鈕下拉菜單中的Analytical Curve選項，在彈出的對話框中按下圖輸入曲線的函數：
給樓主推薦一種快速建立拋物面的方法：

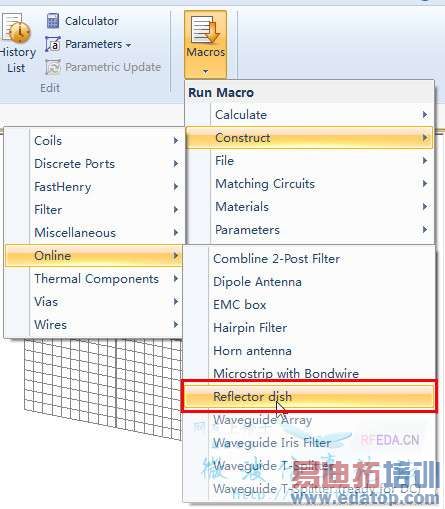

1. 在宏命令中找到 Reflector Dish

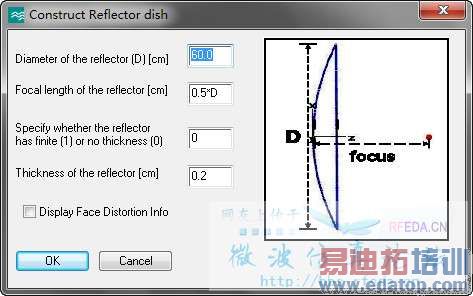

2. 在彈出的對話框中，只需要輸入拋物面的直徑 和焦徑比即可
3. 作相應的旋轉，在焦點處放置合適的饋源
受教了，謝謝2樓、3樓的兄弟！
有用，謝謝LZ
