電快速瞬變脈沖群 EFT
01. 基本概念
EMC包含EMI（干擾）和 EMS(抗干擾）兩部分，前者是指對電子產品在電磁場方面干擾大小后者是指產品抵抗干擾的能力，說通俗點就是一個是干擾別人，一個是抵抗別人干擾，而EFT（Electrical Fast Transient）的意思是“電快速瞬變脈沖群”，屬于EMS的一種。
EFT很多都是外包，所以這邊再具體介紹下：EFT試驗的目的是驗證電子設備機械開關對電感性負載切換，繼電器觸點彈跳，高壓開關切換等引起的瞬時擾動的抗干擾能力。這種耦合到電源線路，控制線路，信號線路上的由許多快速瞬變脈沖組成的脈沖群試驗，說白了就是考驗各種線材及斷口（信號，控制和電源）的抗脈沖干擾能力。
也稱EFT/B（Electrical Fast Transient/burst）
02. 測試標準
針對ESD測試，最常用的標準目前最新的是IEC61000-4-4 ：2008及國標GB17626-4，兩者只有語言的差異，內容是一致的。
03. 信號發生原理
EFT特點是上升時間很快，但持續時間很短，重復頻率高，一般不會引起產品的損壞，但會影響產品的工作狀態，干擾原理就是向線路中的電容連續充電積累，然后引起電路及產品的誤動作。

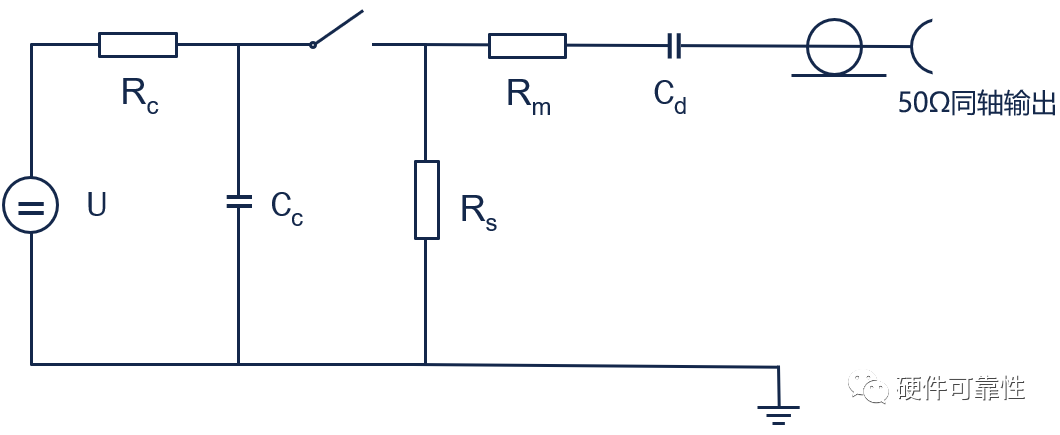

經由挑選的電路元件，是發生器在開路和接50Ω負載的條件下產生一個快速瞬變，有效輸出的阻抗定義為50Ω，信號發生器主要元件電路簡圖如下：
其中：
U：高壓直流電流
Rc：充電電容
Cc：儲能電容，決定了單個脈沖的能量
Rs：內部的放電電阻，和Cc配合決定了脈沖波的波形，特別是脈沖的持續時間
Rm：阻抗匹配電阻，決定了脈沖群發生器的輸出阻抗，法規上定義為50Ω
Cd：隔直電容，隔離了脈沖群發生器輸出波形中的直流成分，免除了負載對脈沖群發生器工作的影響
Swith：高壓開關，開關特性與分布電感和電容對上升時間有一定影響
04. 架設注意點

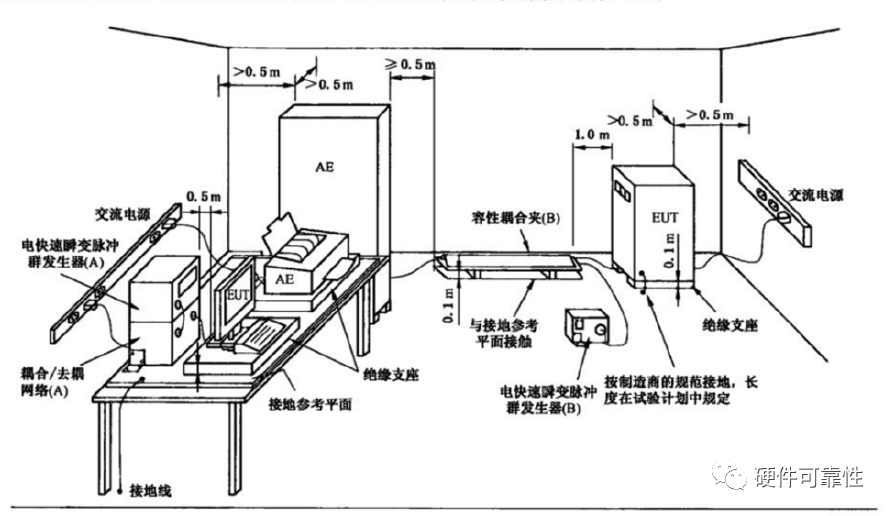

首先嚴格按照下圖法規要求進行環境搭建。
A為電源線耦合位置，B為信號線耦合位置
落地式和設計安裝于其他配置中的受試設備，除非有特殊要求，都要放在接地參考平面上，并用厚度為0.1±0.05m的絕緣支座（包括不導電的滾輪在內）與之隔開。
臺式設備和通常安裝于天花板或者墻壁的設備及嵌入式設備應按受試設備放置在接地參考平面上方0.1±0.1m處試驗。
大型臺式設備或多系統試驗可按落地式進行，應維持與臺式設備試驗布置相同的距離。
試驗發生器和耦合/去偶網絡應與參考接地平面搭接。
接地參考平面應為一塊厚度不小于0.25mm的金屬板（銅或鋁），也可以使用其他金屬材料，但厚度至少0.65mm。
接地參考平面的最小尺寸為0.8*1m，其實際尺寸取決于受試設備的尺寸。
接地參考平面的各邊至少應比受試設備超出0.1m。
因安全原因，接地參考平面要和保護接地相連接。
除了接地參考平面，受試設備和所有其他導電性結構，包括發生器，輔助設備和屏蔽室的墻壁之間的最小距離應大于0.5m。
與受試設備相連接的所有電纜應防止在接地參考平面上方0.1m的絕緣支撐上，不經受電快速瞬變脈沖的電纜布線應盡量遠離受試電纜，以便電纜剪的耦合最小化。
受試設備應按照制造商的安全規范連接到接地系統上，不能有額外的接觸。
耦合/去耦網絡連接到接地參考平面的接地電纜，以及所有的搭建所產生的連接阻抗，其電感成分要小。
對于不提供電纜的設備，要根據操作，安裝指導書或最快的情況進行試驗，試驗電纜的長度由產品委員會決定。

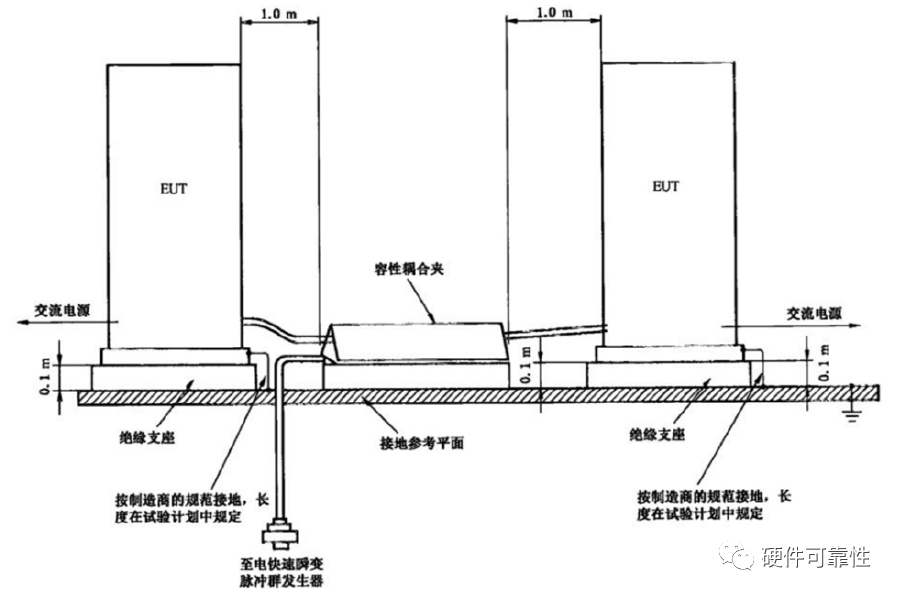

圖為由2個受試產品組成的落地式系統的試驗布置。
對于架高電纜產品，在使用耦合夾的時候，除了耦合夾和受試產品下方的接地參考平面外，耦合板和所有其他導電性表面之間的最小距離為0.5m。

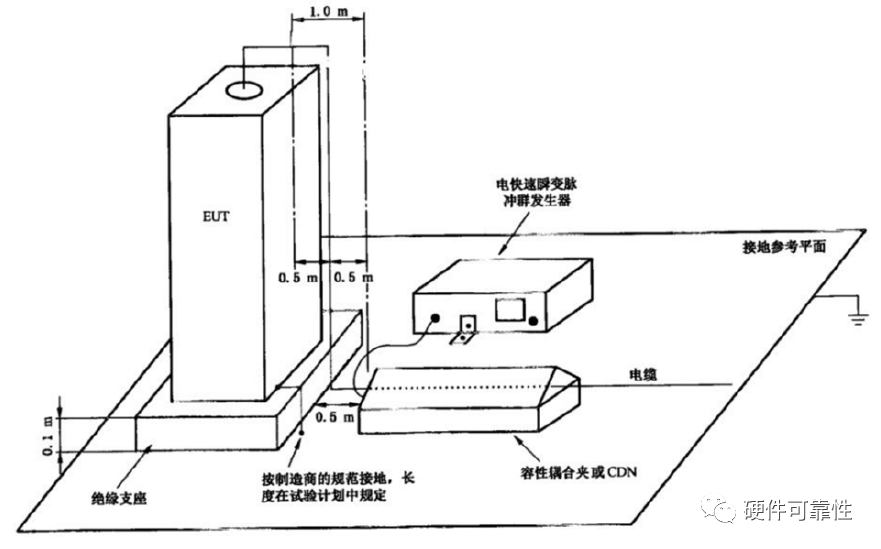

除非有特別規定，否則對于臺式產品，任何耦合設備和受試設備的距離為0.5(0~01)m。對于落地式的產品距離為1.0±0.1m，如果實驗條件滿足不了，那就在報告中記錄。
如果受試產品和耦合裝置間的電纜可以拆卸，那就盡可能短，如果制造商提供的電纜長度超了，就把多出的部分捆扎并放在參考地平面上的0.1m處。
不做試驗且線纜長度小于3m的受試產品應放在絕緣支架上，受試設備部件間的距離為0.5m，多出來的捆扎起來。
05. 具體操作
現場試驗包括：
對電源端口和接地端口的試驗：

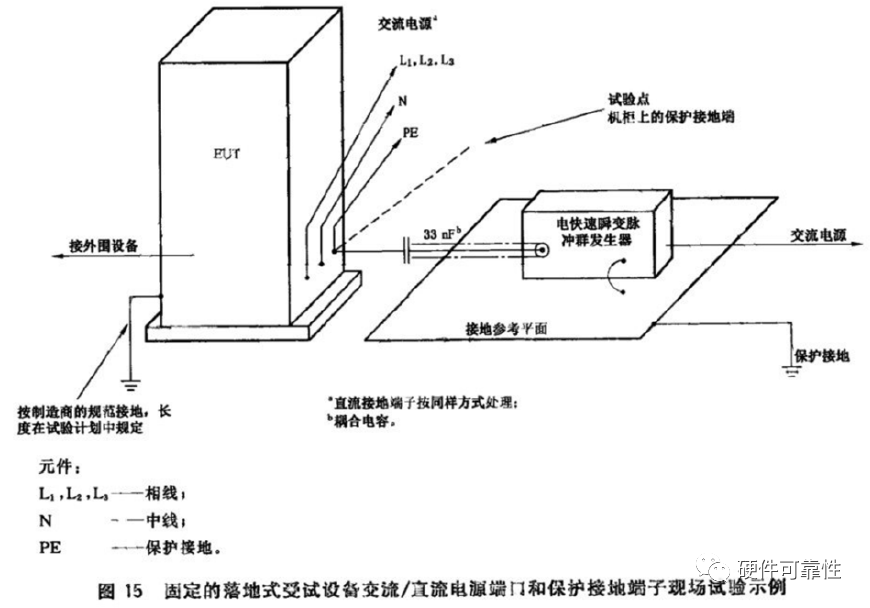

試驗電壓同時施加在接地參考平面和交流或直流供電電源的接線端子，及受試產品的保護接地或功能接地端子之間，電快速瞬變脈沖群發生器放在接地參考平面上并通過同軸電纜連接到耦合電容上。這個同軸電纜的屏蔽層不能接在電容引腳，從耦合電容到受試產品接線端的連接線長度盡量短。耦合電容量為33±6.6nF：
對信號和控制端口的試驗：

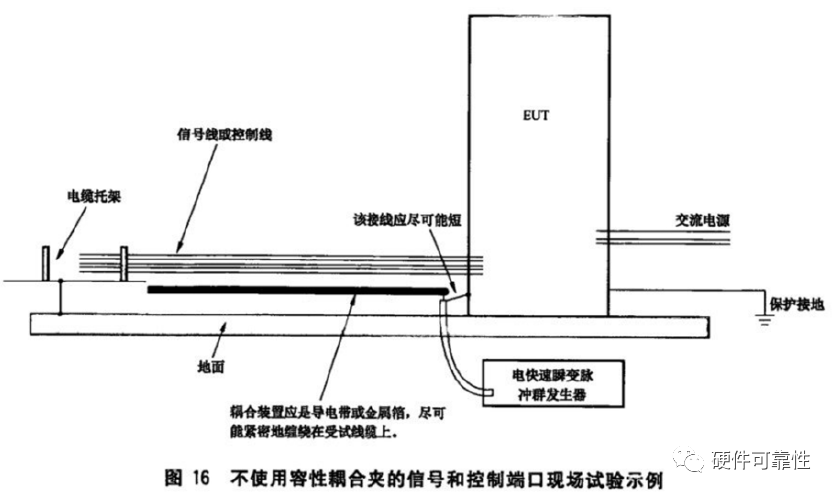

將電容耦合到信號和控制端口，用容性耦合夾。電纜放在耦合夾的中間，如果因為尺寸，布線等原因不能用耦合夾，就用金屬帶或者導電箔覆蓋被試的電路。
也可以用分立的100±20pF電容來代替耦合夾，金屬箔或者金屬帶的分布電容把電快速瞬變脈沖群耦合到線路的端子。
從試驗發生器引出的同軸電纜要在耦合點附近接地，不能把試驗電壓施加到同軸電纜或屏蔽線的接頭（帶電線）上。
06. 結果判定
和ESD一樣，結果判斷是制造商或者需求方確定的，或者這兩方共同協商確認，法規只定義了測試中出現的現象，而不是測試的結果判斷，這個一定要分清，所以實驗室只提供測試結果，不提供結果判斷的。
法規建議如下分類：
A，測試中性能都正常
B，部分功能喪失或降低，但騷擾停止后能自行恢復，不用人工干預
C，部分功能喪失或降低，但需要人為干預才能恢復
D，硬件設備或者軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低
如果沒有適合的，可以通過相應的產品通用標準，產品標準和產品類標準的產品委員會制定用于作為明確性能判斷的指南，或作為制造商和購買方協定的性能判據框架
---->掃盲：
端口：待測設備和外部電磁環境的特殊接口
耦合：線路間相互作用，將能量從一個線路傳送到另一個線路
耦合網絡：用于將能量從一個線路傳送到另一個線路
去耦網絡：用于防止施加到受試設備上的電快速瞬變電壓影響其他不被實驗的裝置，設備和系統的電路
耦合夾：在與受試線路沒有任何電連接的情況下，以共模形式將干擾信號耦合到受試線路的，具有規定尺寸和特性的一種裝置
接地（參考）平面：一塊導電平面，其電位用作公共參考電位
電磁兼容性：設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力
（對騷擾）抗擾度：裝置，設備或系統面臨電磁騷擾不降低運行性能的能力
（性能）降低：裝置，設備或系統的工作性能與正常性能的非期望偏差，“降低”可以指短時故障或永久性故障。
上升時間：脈沖瞬時值首次達到10%峰值的瞬時與隨后達到90%峰值的瞬時之間的時間間隔
脈沖群：一串數量有限的清晰脈沖或一個持續時間有限的振蕩
