Iris 波導濾波器的HFSS和Designer協同仿真設計

    Iris 濾波器經常被用作窄帶濾波器的設計。一個帶寬很窄的濾波器要求的求解精度是很高的，因為每次自適應求解后濾波器的工作頻帶都會微微地向高頻處漂移，加之S12 曲線的斜率十分陡峭，因此通常需要較多的求解次數才能收斂。然而，當將 Iris 波導濾波器拆分成單元后，每個單元的頻響都不會呈現出帶通的特性，就不存在收斂難的問題了。在這種設計上應用場路結合的解決方案十分劃算。

    詳細的設計步驟可總結如下：

    1) 在 HFSS 中進行的基本單元建模和仿真

    如下圖 2 (a)所示為一個典型的 Iris 波導濾波器。根據這樣的外形，我們可以輕易地將它分解為圖2(b) 和 兩種基本單元。基本單元表示的是濾波器的IRIS 部件； 對于電特性來說，(b) 應該只包含IRIS 隔膜部分，但是由于高次模的問題在建模的時候不能這樣處理，我們必須包含兩段連續的波導。通過 HFSS 中waveport 的deembed 功能可將S 參數的參考平面推到 IRIS 隔膜的根部。

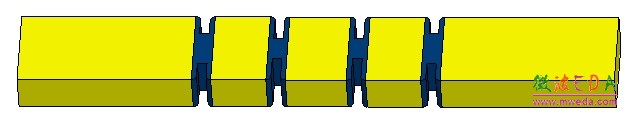

圖2(a)

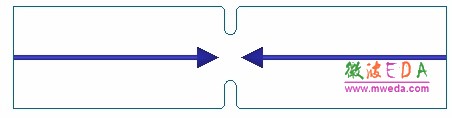

                   圖2(b): De-embed            圖2(c)

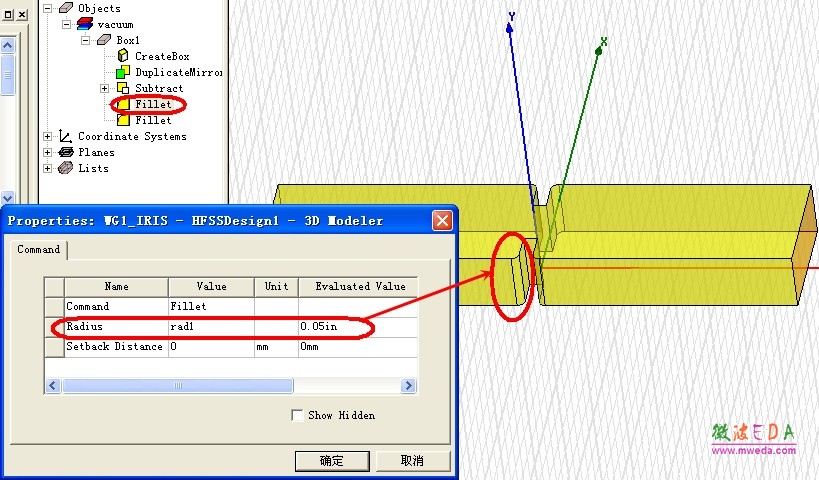

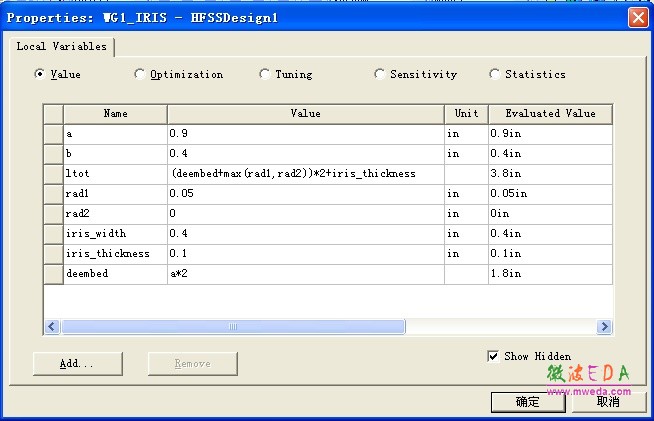

    波導采用 WR-90 標準波導，波導截面的長和寬分別為a 和b，側邊的倒角采用 HFSS 中的Fillet 功能：選中需要倒角的邊（一次可同時選中多條邊），3D Modeler > Fillet。IRIS 具體尺寸如下：

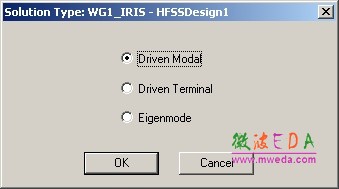

    接下來，我們將對這兩種基本單元建模并求解。首先，波導結構的求解可使用Driven Model求解類型；

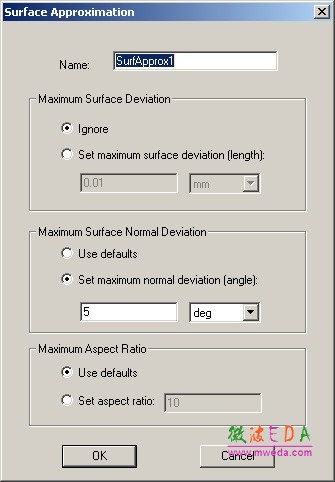

    如圖 2（b）所示，波導插入膜片處采用的倒園角的工藝。在這些倒角處可配合相應的手動網格剖分。選定波導結構，右鍵選擇Assign Mesh Operation中的Surface Approximation，指定Normal deviation為 5 度（90 度的角共切18個面）。
