CST如何進行局部網格剖分，如何對于縫隙結構進行局部網格加密

本期介紹如何對于縫隙結構進行局部網格加密。CST時域仿真要得到一個精確的結果，需要進行一個合適的網格剖分過程，之前有介紹FAQ 001：如何進行時域自適應網格設置。但還是有很多時候，我們需要對局部的網格進行加密的情況出現。

以以下這個平行板為例

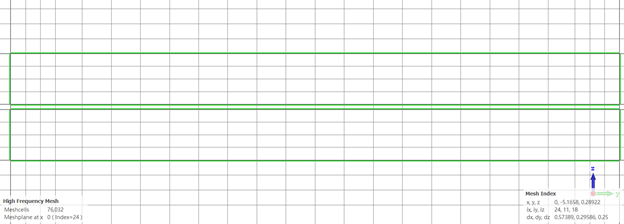

我們頻率設置為0-10GHz，此時默認的網格如下：

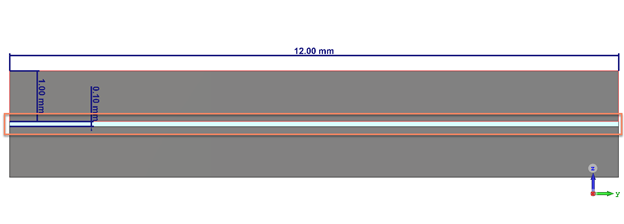

現在我們希望在兩個板子0.1mm間距間增加一根網格線，以獲得更準確的場的結果。添加一個輔助面，如下圖所示：

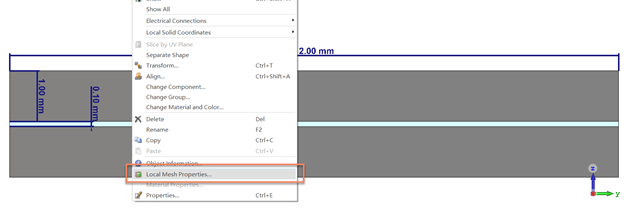

選中這個輔助面，右鍵點擊Local MeshProperties:

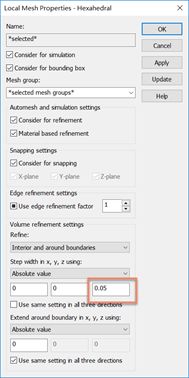

并對這個面的z方向設置局部網格0.05：

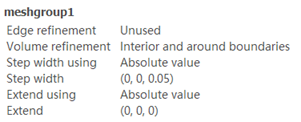

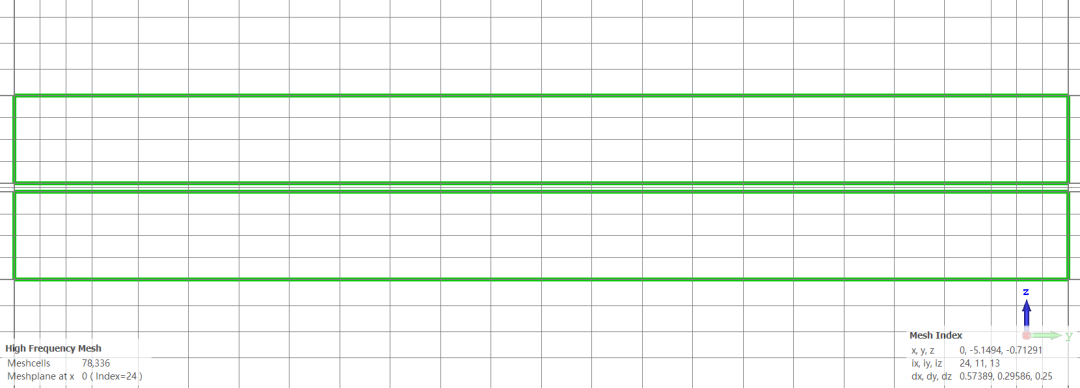

這樣就在中間加了一根網格線了，0.05mm一根線，0.1mm就會有兩根線。創建了局部網格會在導航欄下看到一個Meshgroup。點擊這個可以在主視圖中看到這個meshgroup的信息，如下圖所示：這是一個對Z方向加密網格的group，如下圖所示：

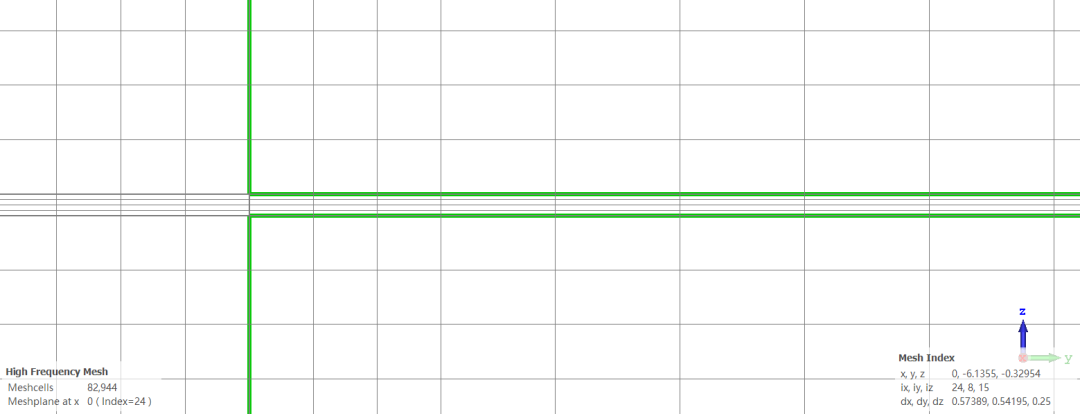

如果我們改到0.025。則有四根網格線，如下圖所示：

此外，在2018版本又重新支持了fixpoint加密網格的方法，后面我們再詳細介紹。
