仿真實例009：汽車天線仿真（雙向混合求解）

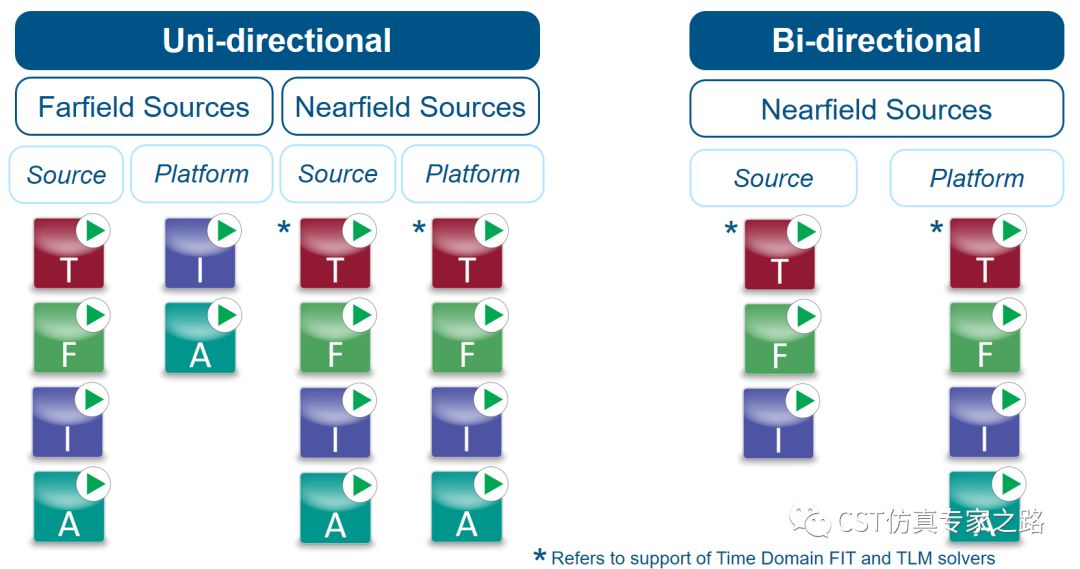

CST從2018版本開始具有雙向混合求解，到2019版已經通用微波工作室的各個求解器之間的雙向混合。具體的混合對象如下圖：
對天線的安裝和耦合仿真，意味著對復雜結構（天線）和電大尺寸環境（安裝平臺，如車輛、飛機、船舶）仿真，如果采用單一求解器求解全部模型，例如T-solver，對于平臺則會產生大量的mesh網格和巨大的計算量，反之，如采用I-solver，計算天線的饋入結構則具有挑戰性。
采用混合求解器（HybridSolver）,可同時使用多種求解方法得到期望結果。該求解器將復雜問題分成多個部分，它們之間的聯系由等效的近場或遠場源定義；選擇雙向方式（Bi-directional）可計算場源與平臺耦合過程，因此采用混合求解器可以大大加快天線的安裝和耦合仿真。該求解器在多種場景下都能完成高效又不失精確的仿真，這里以天線在車輛上的安裝為例進行具體的仿真介紹。
具體的操作可以見之前發布的教程，【培訓視頻】Part 2-1 雙向混合求解這里重新發布文字版。
天線和平臺安裝點設置

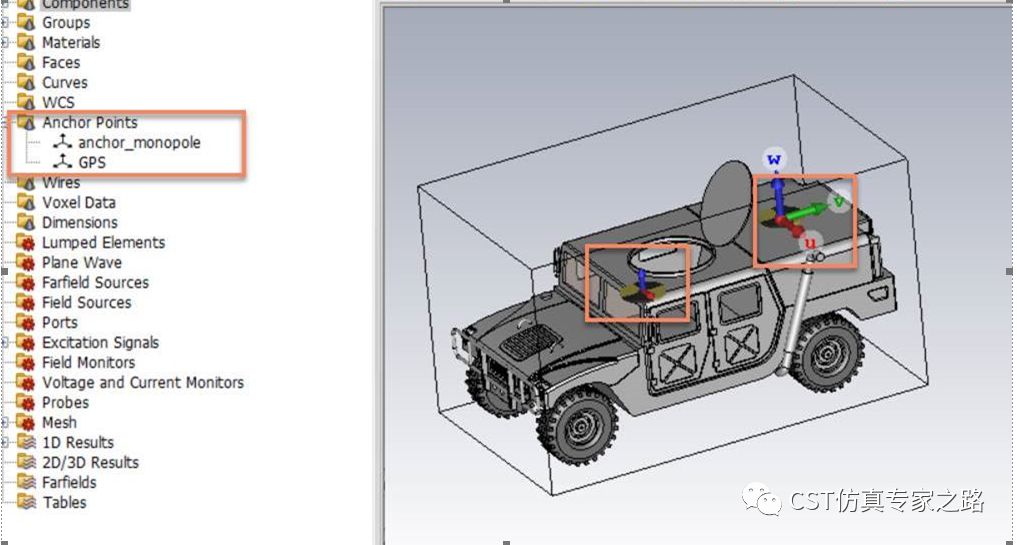

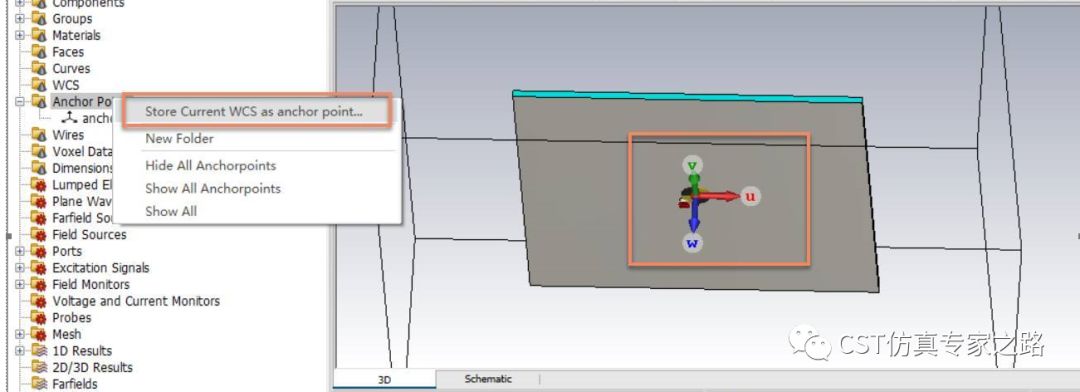

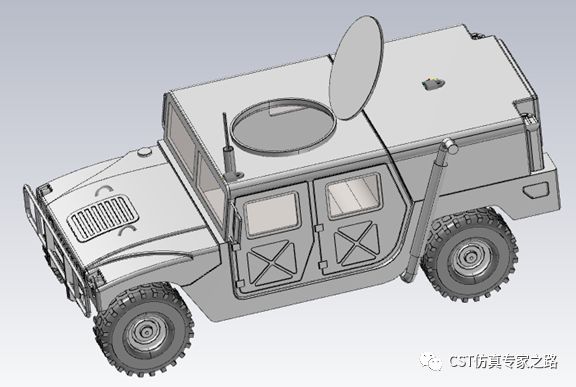

在本例中還要在安裝平臺上也設置相反的安裝點。比如下圖的一個GPS天線要安裝到悍馬車上需要先在天線文件里設置安裝點，安裝方向是相對坐標系w軸的方向。所以天線的相對坐標系的w軸方向和平臺的w軸正好是相對的。
在完成上述操作后，開始正式的SAM操作。
建立天線安裝模型
建立系統裝配與建模（SAM）

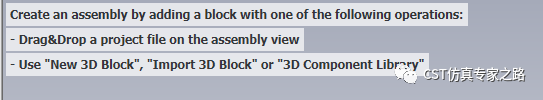

導入.cst文件，可直接將其拖拽至Assembly或使用導入功能。

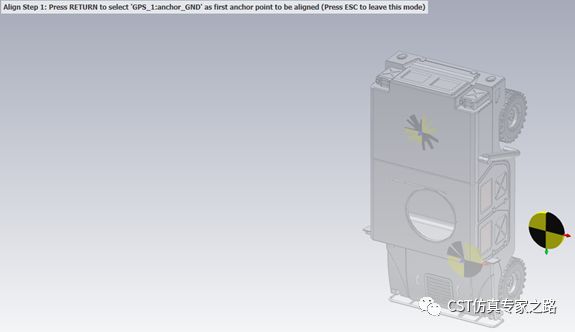

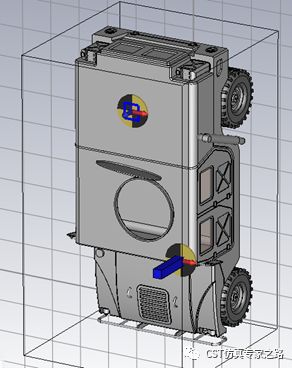

將GPS天線與車輛裝配，點擊snapanchor points，分別選擇第一個裝配點和第二個裝配點，將天線與車輛對齊完成裝配。
對Monopole天線重復裝配操作，完成兩個天線裝配。
創建仿真任務

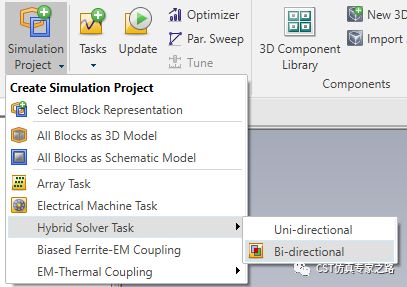

創建HybridSolver Task，選擇雙向Bi-driectional。
雙向求解將源到平臺，平臺到源的耦合數據（近場）迭代計算，直到達到收斂條件。該求解方式支持T-solver和I-solver，仿真時間上Bi-directional耗時長于Uni-directional。

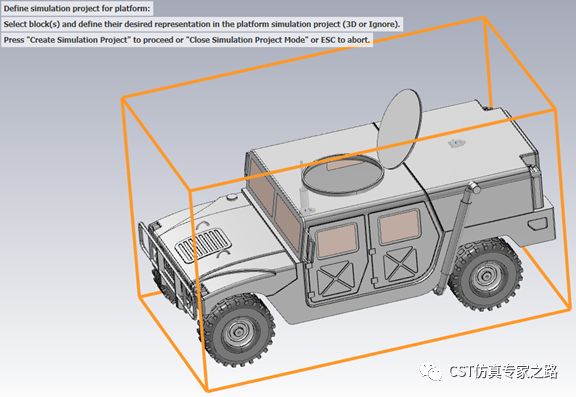

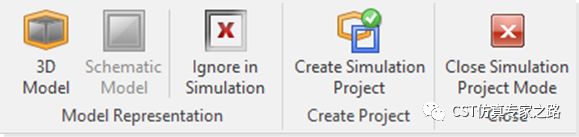

定義車輛為Platform，選擇車，點擊3D Model，點擊create simulation Project建立仿真工程。
指定名稱（Platform），選中本例中的悍馬車block。
指定求解器（IntegralEquation）
選擇GPS，重復上述過程。

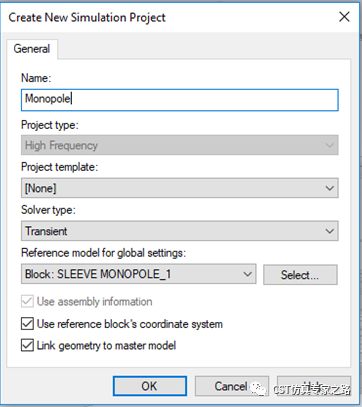

選擇Monopole，同樣重復上述過程。

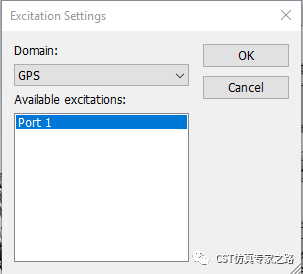

點擊closesimulation Project，仿真任務創建，彈出激勵設置，選擇GPS區域作為激勵。

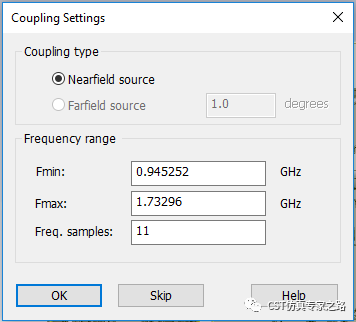

指定近場源頻率范圍
檢查仿真項目設置

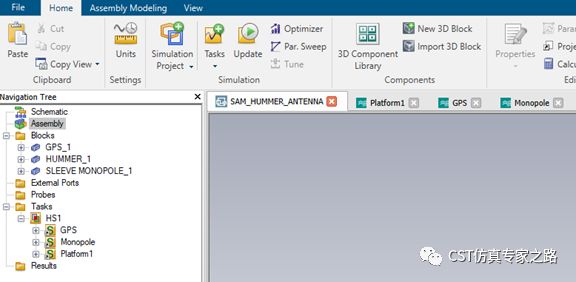

設置完成的混合求解器任務可在NavigationTree-Tasks中觀察到

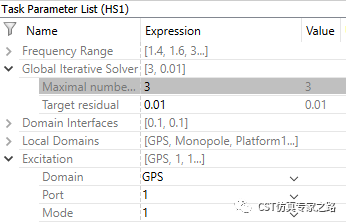

選擇HS1任務，可在任務參數列表中修改相應參數，例如將最大迭代次數修改為3以減少仿真時間。
每個項目自動創建，且至少包含一對場源數據，fieldsource 和fieldsource monitor，fieldsource monitor可獲得場數據，fieldsource指其它域的場數據。
其中GPS源部分的內容，如下：
monopole子任務中內容如下：
開始仿真
點擊Update，等待計算結果。
分析結果

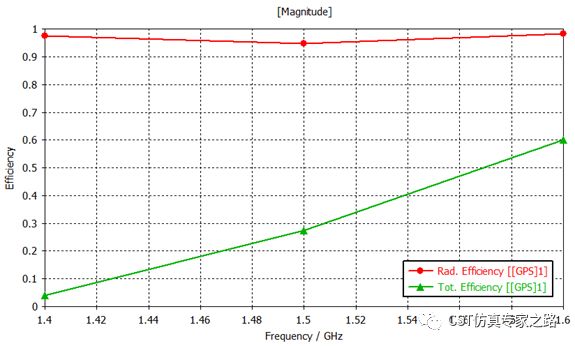

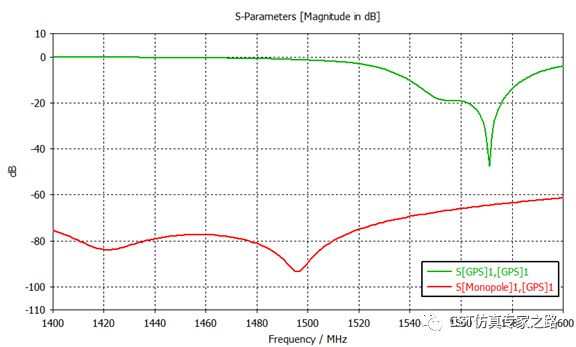

在結果中查看一維仿真結果，如效率和S參數。

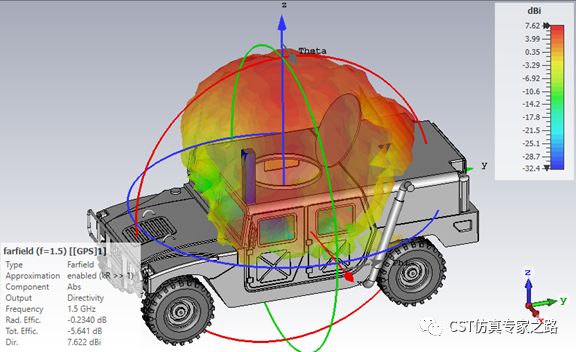

點擊farfield，觀察遠場結果
總結
以上就是汽車天線安裝到車輛平臺上的仿真流程，雙向混合解決了平臺尺寸大的問題，同時雙向混合充分考慮了源和平臺之間的耦合問題，保證了求解精度。如有問題，可在文后留言。
