CST熱仿真實例（1）- 針式散熱片，THs穩態求解器
這期我們介紹熱仿真中的熱穩態求解器，仿真散熱片的溫度分布。
1. 建模

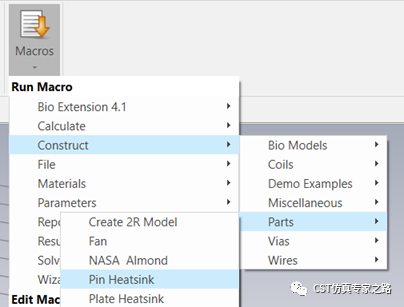

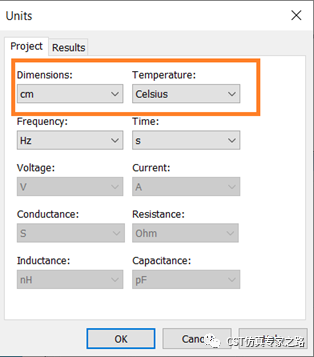

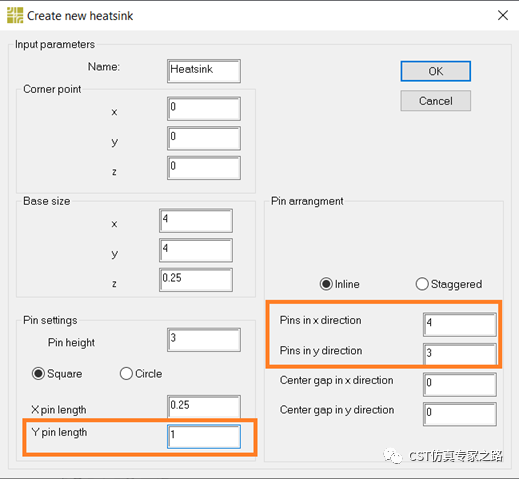

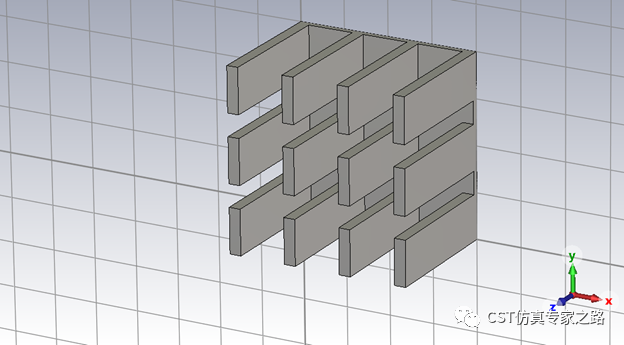

直接開多物理工作室，修改單位，使用宏Contruct->Parts->Pin Heatsink

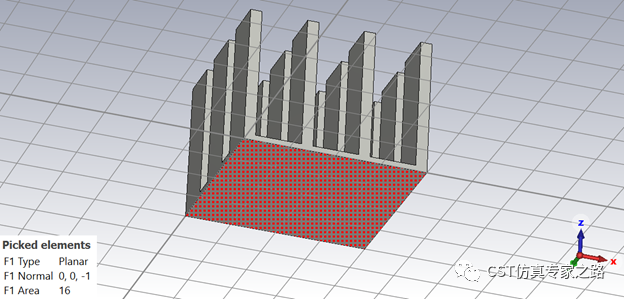

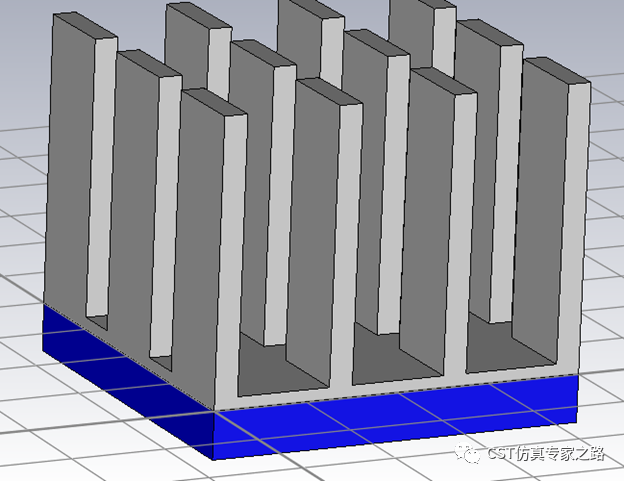

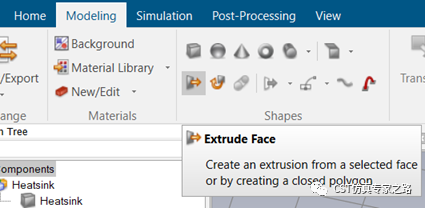

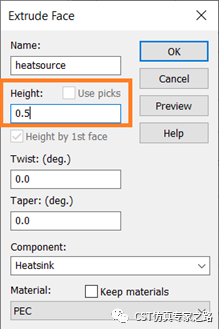

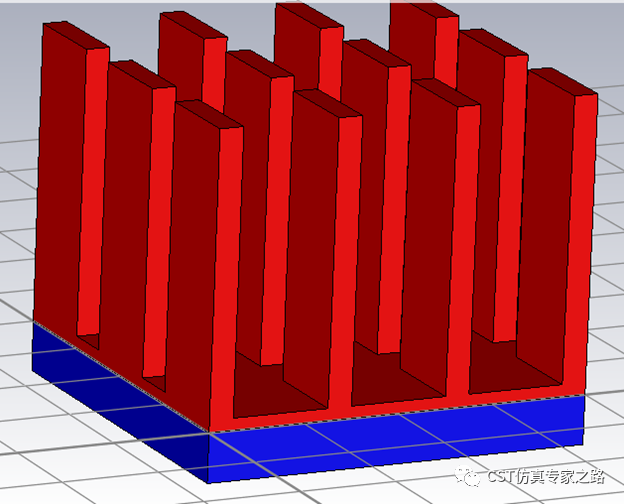

選中底面，點擊Extrude，建立一個高度為0.5的底座，作為熱源。

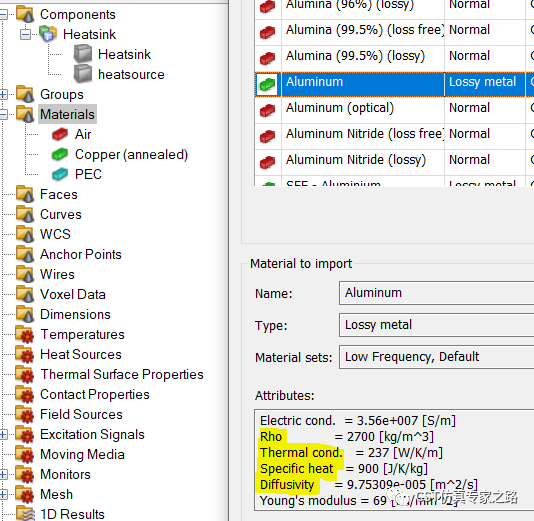

將散熱片金屬改為鋁，材料庫中的鋁有熱仿真需要的物理屬性。
2. 熱仿真設置

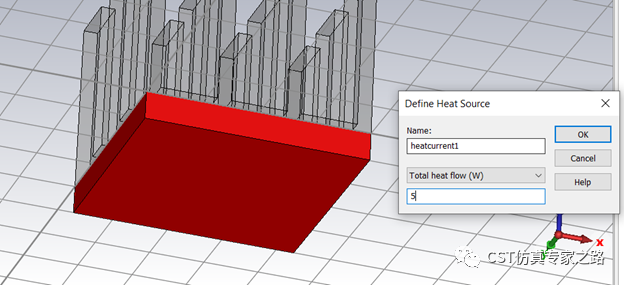

添加熱源，雙擊底座，輸入5瓦功率。

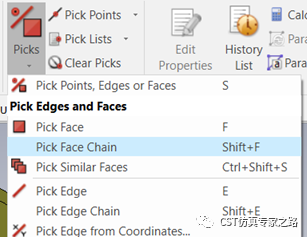

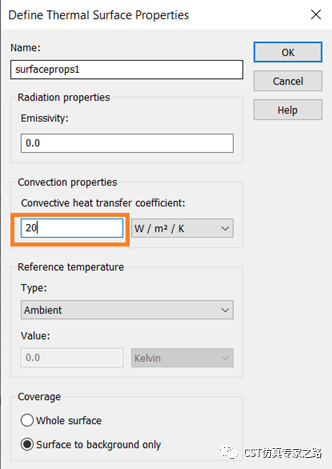

用Pick Face Chain功能選中所有的散熱片的面，定義其熱表面屬性。
這里我們放對流熱傳遞系數20。

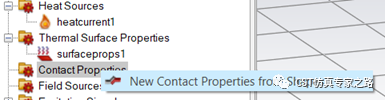

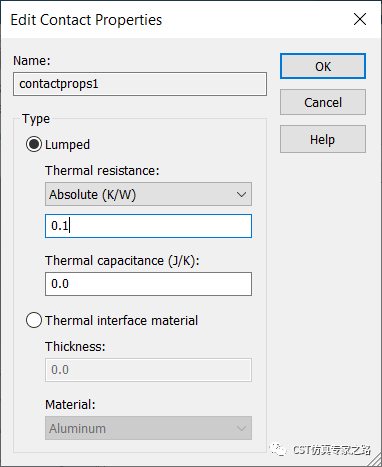

然后定義接觸面屬性，雙擊底座，按Enter，雙擊散熱片，按Enter，出現對話框，輸入熱阻0.1。

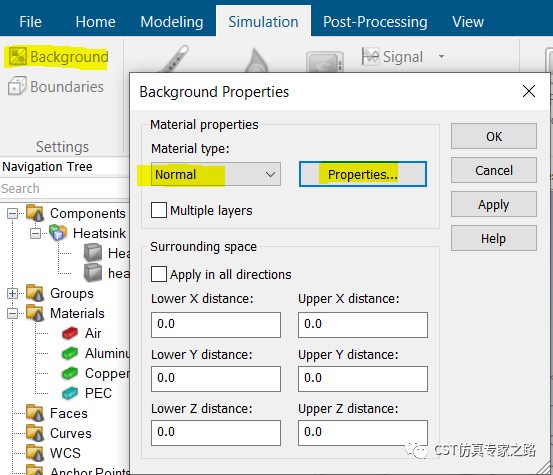

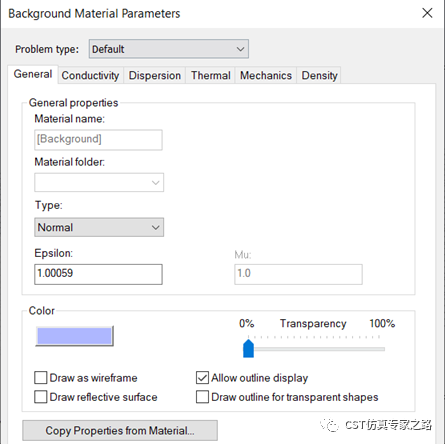

在背景中查看材料，確保是空氣，有熱仿真方面的屬性，如需要，可用Copy Properties from Material選項將背景定義成空氣。

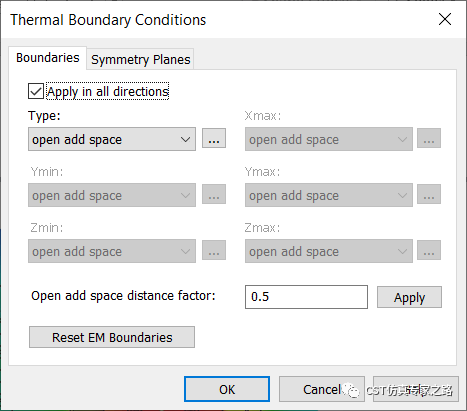

邊界方面，我們可用Open（add space）自動添加一定的背景距離，雖然熱仿真并不建議用open。

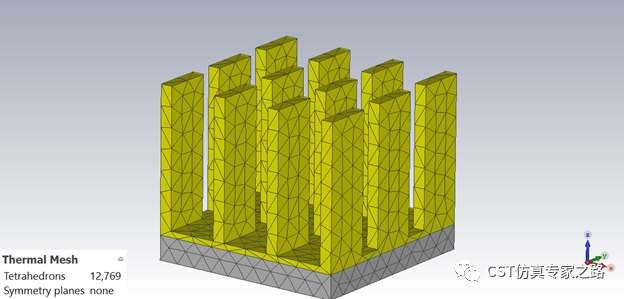

可查看網格。

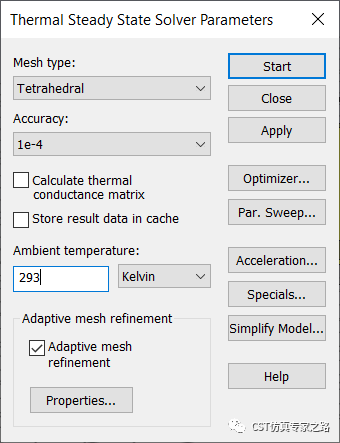

進入THs熱穩態求解器
環境溫度為293開爾文，相當于20攝氏度左右。開始仿真。

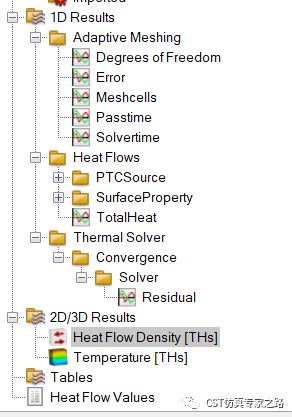

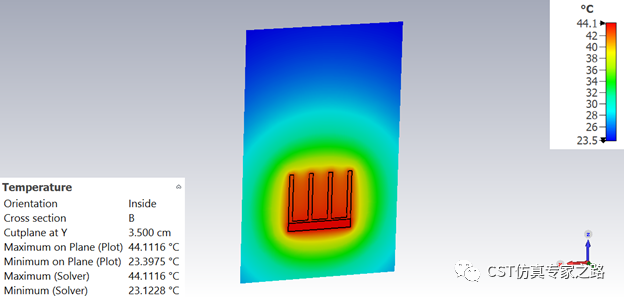

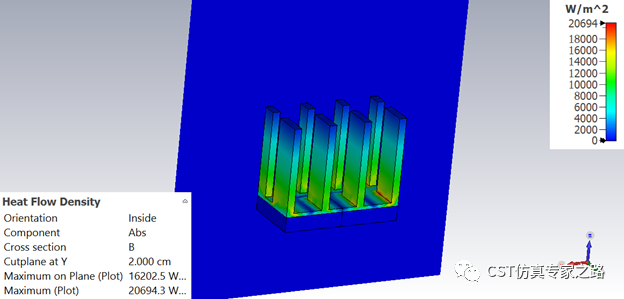

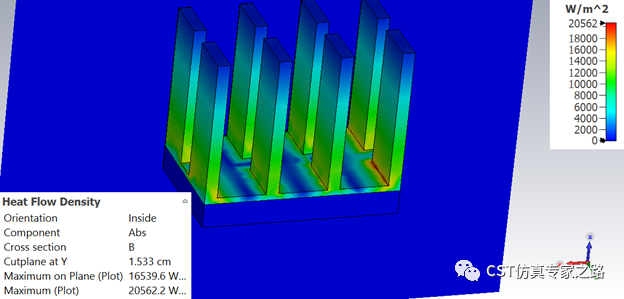

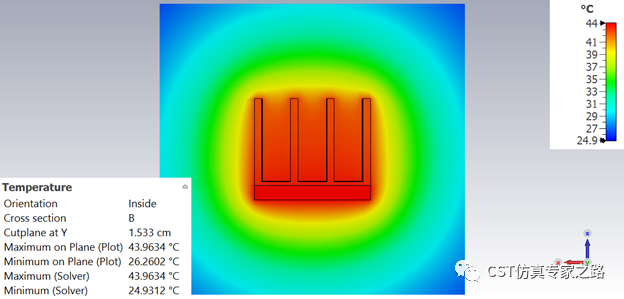

穩態結果我們主要看兩個，熱流密度和溫度分布。

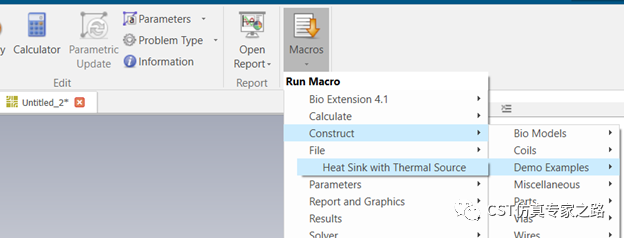

這個案例基本上就是宏Construct->Demo Examples -> Heat Sink with Thermal Source所建的模型，細節上略有區別，比如邊界尺寸，網格等，結果基本一樣。
小結：
1. Ths和Tht不是流體計算，所以對背景空間（空氣流體）要求不高。優勢是仿真快，缺點是假設量輸入較多，比如最主要的是對流熱傳遞系數，用來表示固體和流體之間的熱交換效率。案例中的20是經驗值，每個面都設定20是非常粗略的做法。
2. 接觸面屬性可用于仿真接觸熱阻或薄層阻熱材料，無厚度仿真。THs穩態忽略熱熔（Thermal capacitance）也就是說，熱平衡情況下，該薄膜儲存的熱量對結果無影響。

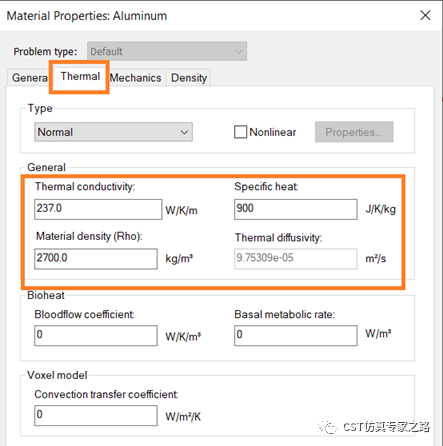

3. 熱仿真一定要檢查好材料的熱仿真屬性：密度，導熱系數，比熱容，由這些量計算出的熱擴散系數（diffusivity）量級要合適，一般在e-5。
必須定義的量：熱源，材料的熱仿真屬性，環境溫度，邊界條件。
建議定義的量：散熱面的對流熱傳遞系數。
可選定義的量：接觸面的熱阻和熱容。
