如何理解和設置頻域求解器F-solver頻點
經常有用戶搞不清楚這個頻域求解器的界面，尤其是頻點列表的設置，其實幫助文檔里面都寫了：
先解釋最特殊的一個:

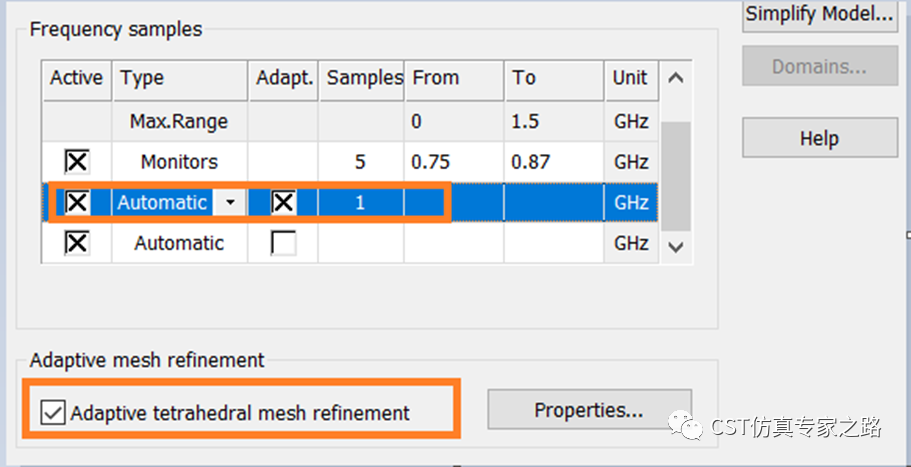

舉例1：Adap.
這個是Active和Adapt.兩個都打叉的Automatic，意思是啟用自動選擇的頻點用于網格自適應。Samples是1，所以自動選擇一個頻點；From和To都空白，所以選擇的是最大頻率1.5GHz。也就是說，這樣設置的話，四面體網格的自適應加密會發生在1.5GHz。

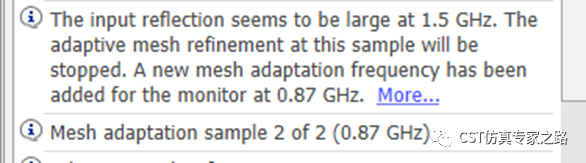

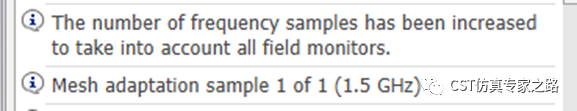

這里要注意的就是，有時候最高點頻率S11比較大，這樣能量不能很好的進入結構，自適應網格加密效果不好，所以求解器可能會重新選擇自適應頻點：

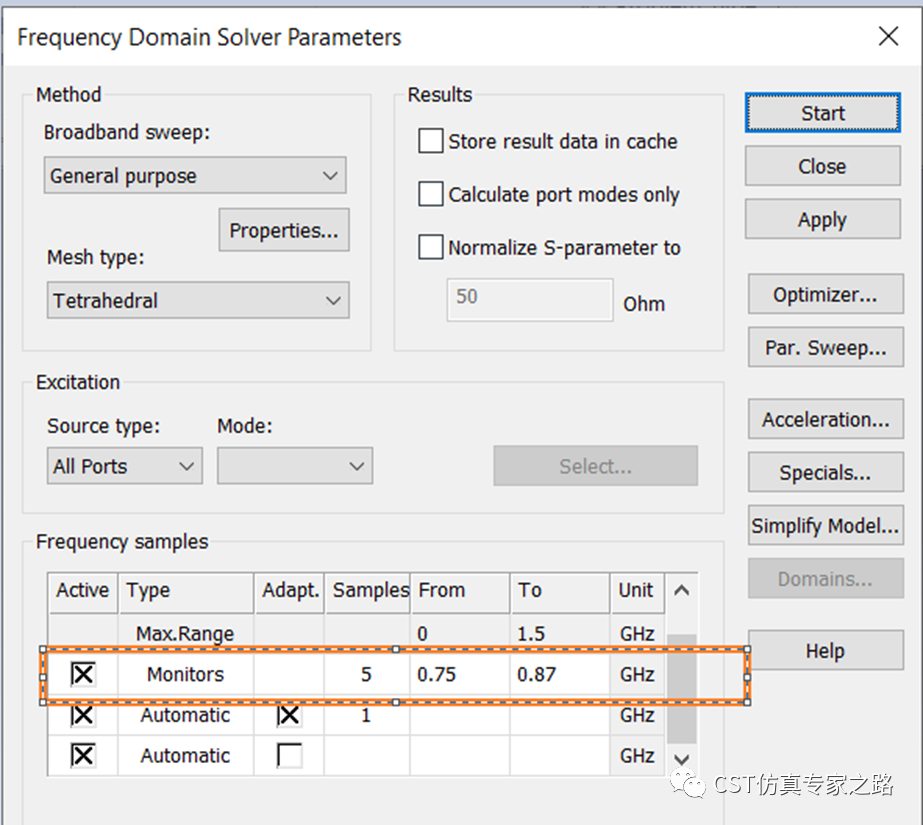

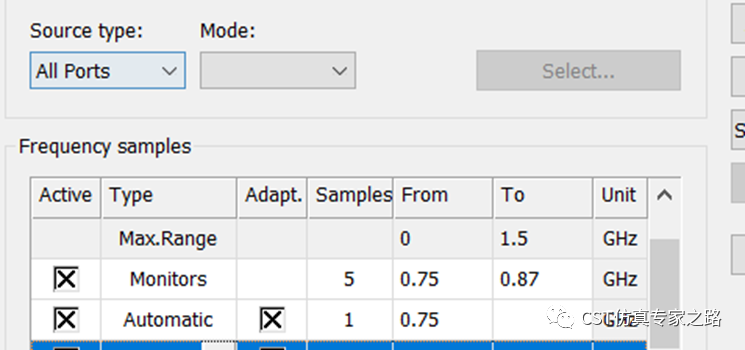

清楚了這些，這里我們就可以手動設置這個網格自適應頻率，一般可以放在工作頻率，像這樣：

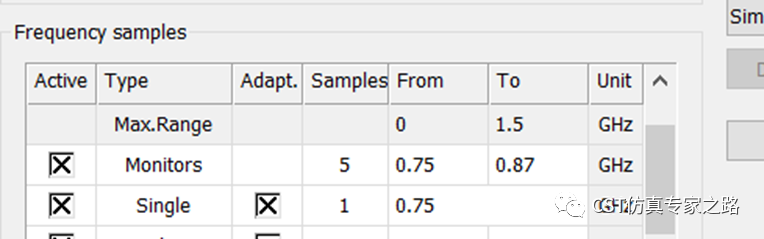

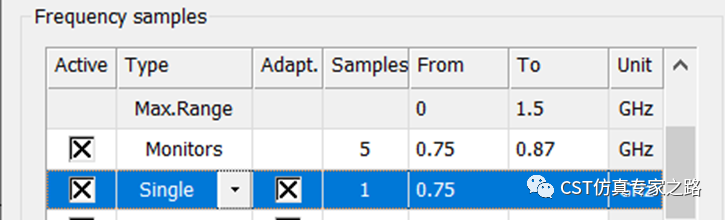

那么除了最高頻率自動自適應，還會自適應在0.75GHz，這樣能夠保證我們工作頻率網格的精確度。再不行就把Automatic改成Single，這樣就確定是1個工作頻點的自適應網格：

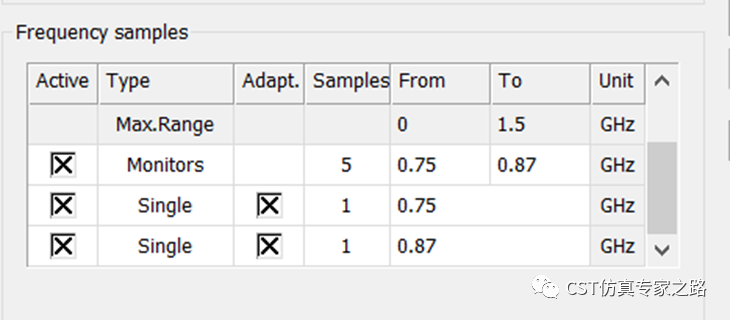

或者兩個手動頻點，比如適合雙帶濾波器這樣的應用：
解釋完網格，下面我們看頻點。

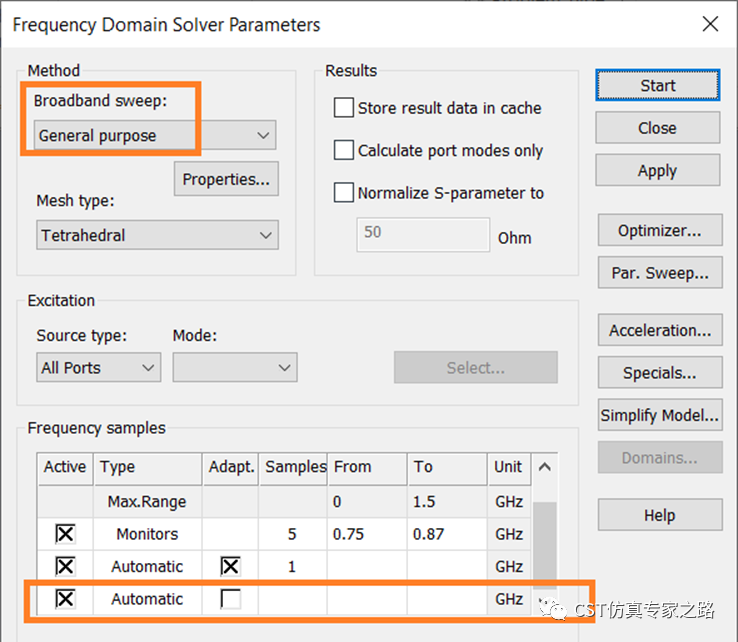

舉例2：GP+Automatic

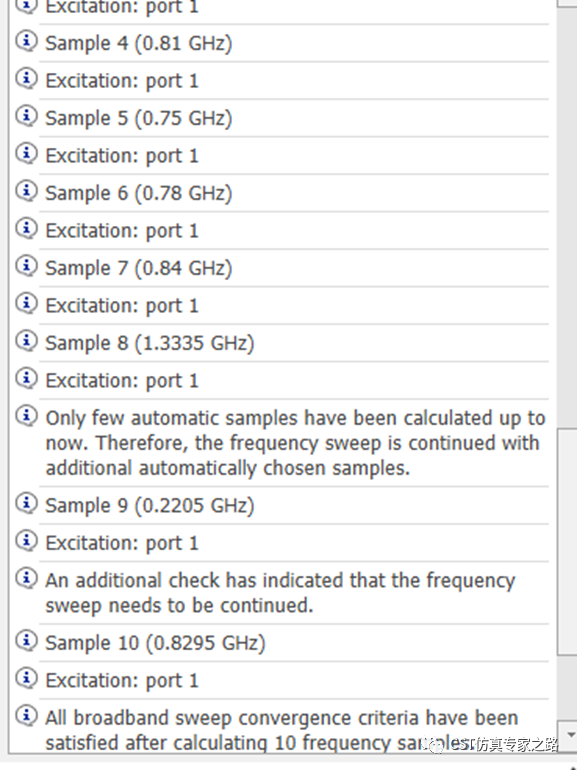

這個是最常見的情況，General purpose我們有時候也簡寫成GP，這時的Automatic（不勾選網格自適應）就是自動寬帶掃頻。計算頻點的個數和位置是求解器自己決定的，一般都是智能跳頻計算，不是等距的。所以仿真所用時間（計算多個頻點）完全取決于結構屬性；若諧振較多，則所需計算頻點數較多，諧振附近采樣較多。具體頻點計算需要看log，或結果中選擇marks來看。 比如共計算了10個點：

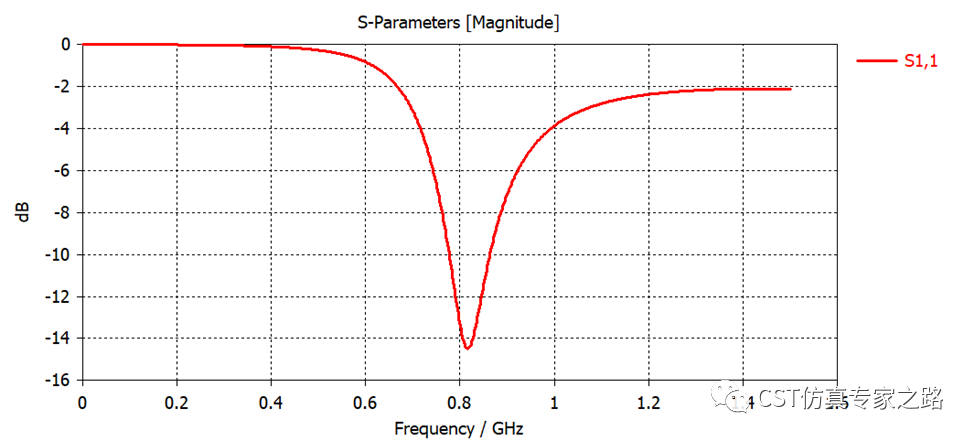

S參數乍一看看不到頻點：

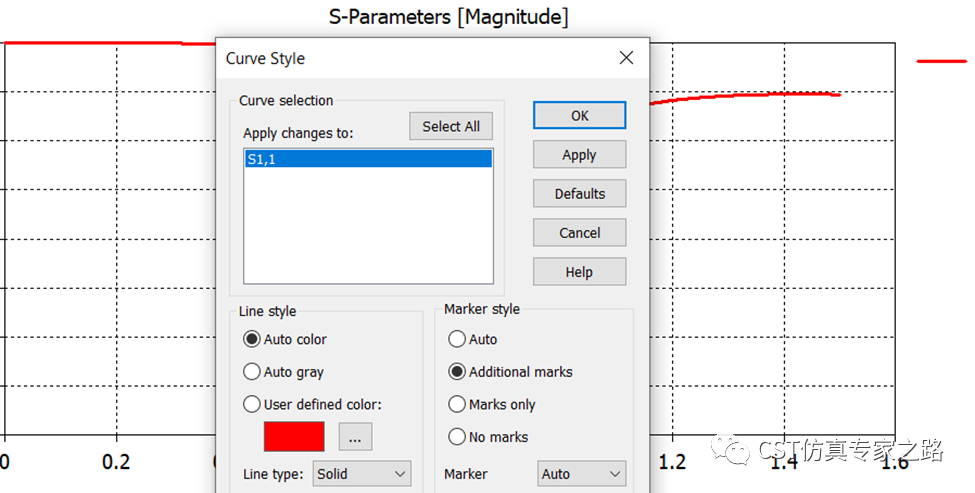

加上marks：

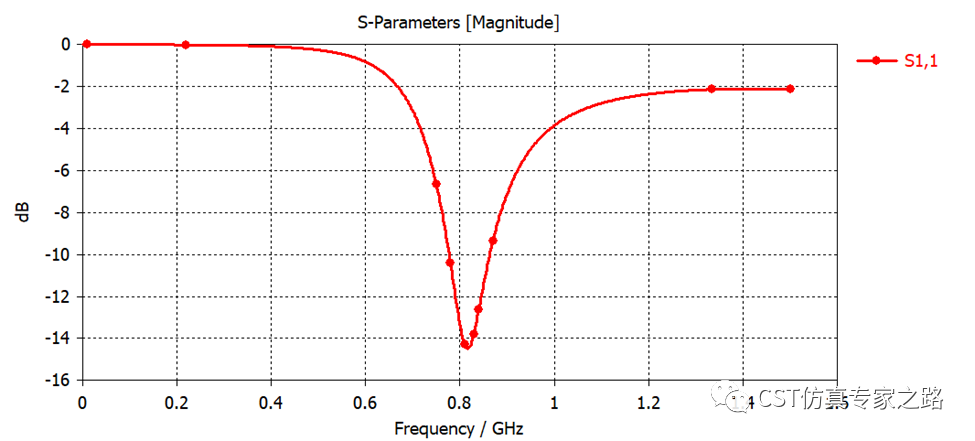

可見計算的十個點：

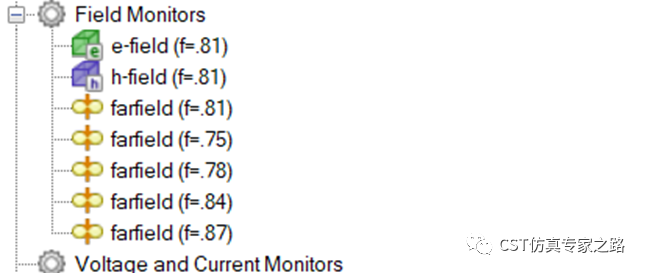

注意，這個截圖中，求解器檢測到5個監視器頻點，所以這5個頻點是一定在最終掃頻的頻點列表中的，也就是說，我們沒開始仿真就應該知道他會最少算5個頻點。
再換句話說，萬一用戶的監視器設置的剛剛好，求解器一看，哎喲，這幾個點算出來的寬帶結果相當不錯，滿足收斂要求，不用自動加更多頻點了，那就直接結束仿真了。不是有句話么，頻點選的好，老公回家早。
舉例3：GP+Equidistant

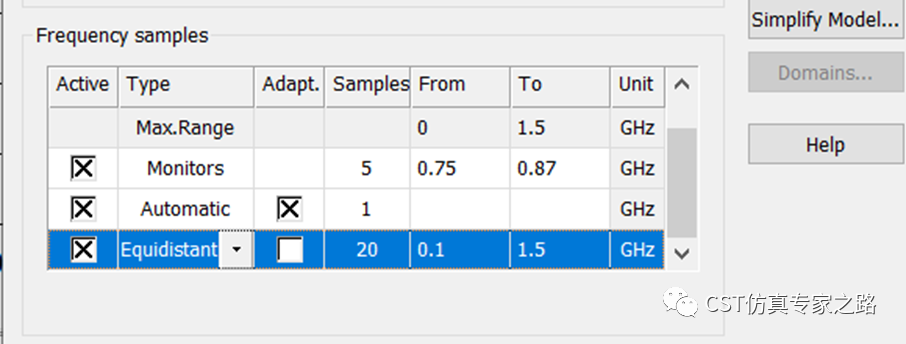

如果我們不用自動，可以用手動設定等距離的一些頻點：

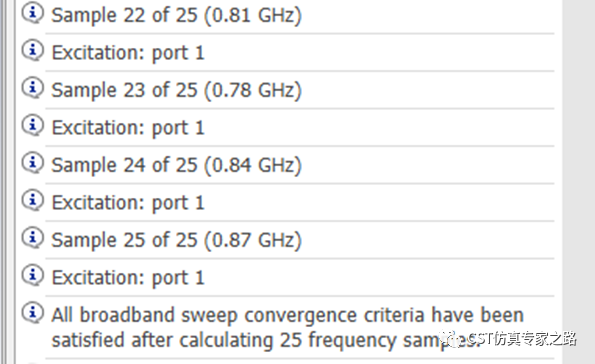

加上監視器的5個，這樣結果中應該有20-25個頻點，取決于監視器頻點和這20個頻點有沒有重復：
這個是上個世紀傳統的頻域仿真設置方法，有智能跳頻就很少用這個了。

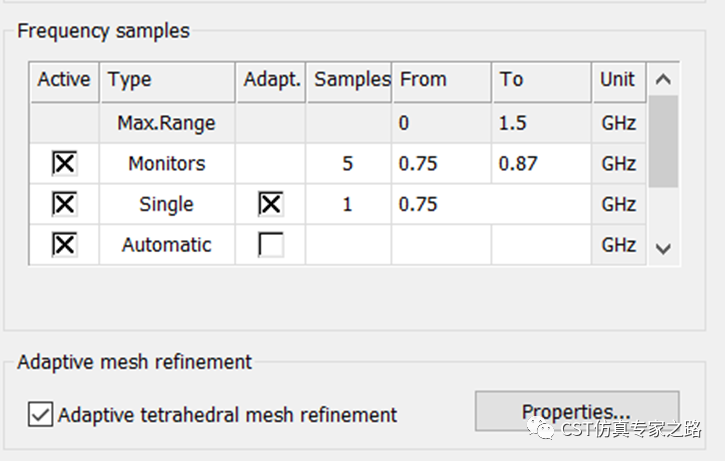

舉例4：GP+Automatic+Single
這個比較推薦，因?yàn)橛掷弥悄芴l，又保證用戶想要的頻點和自適應（這不就基本是默認么。。。）
舉例5：GP+Logarithmic
對數采樣，個人覺得還不如等距采樣加幾個低頻采樣，或者默認的自動采樣效果好。

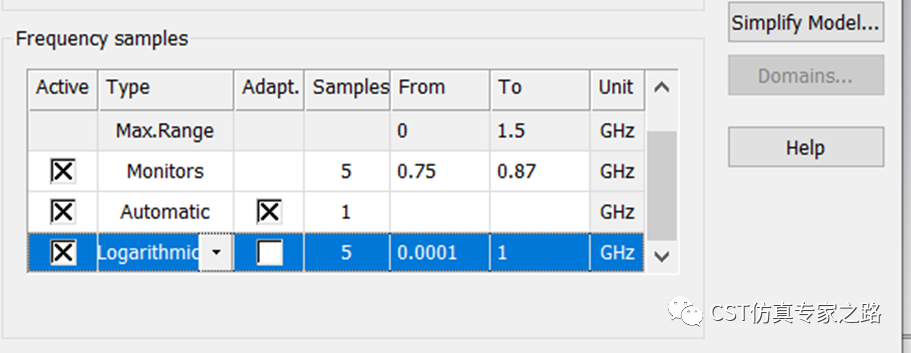

若設置如下，則計算0.0001、0.001、0.01、0.1和1GHz 5個頻點，加上監視器，一共應該是10個頻點。
舉例6：Fast Reduced Order

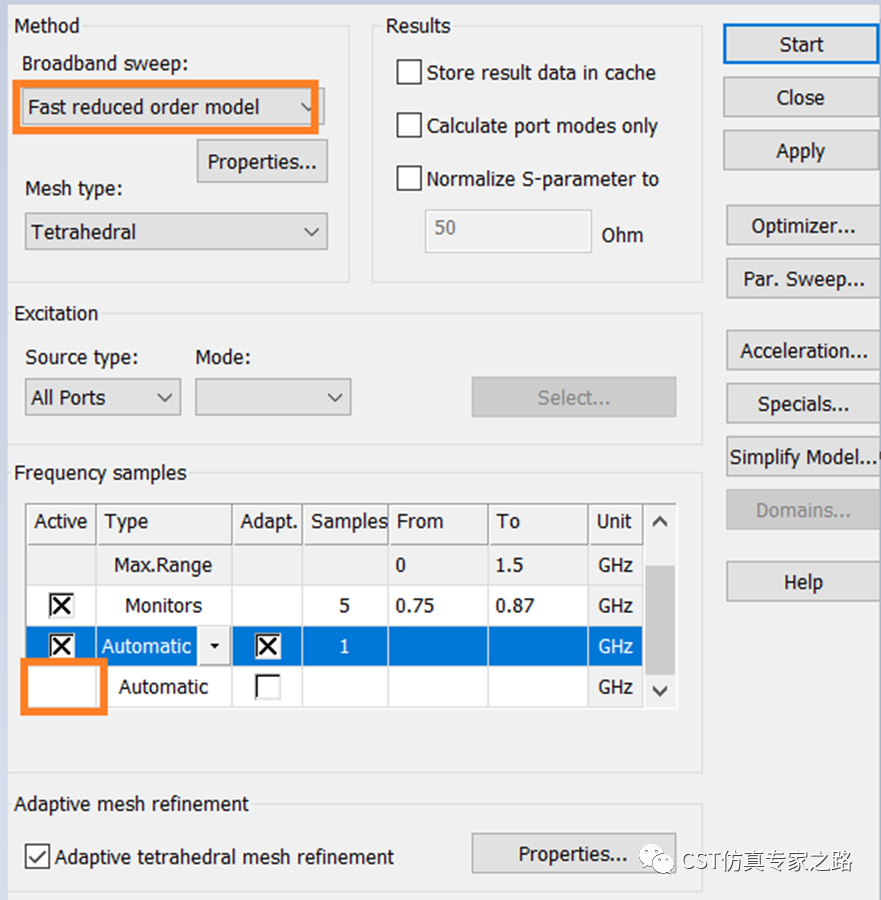

這個和GP不同，不是算頻點，所以可見沒有自動掃頻了：
結果中也沒有采樣頻點：
這個是用少量的系統函數表示整個寬帶結果，有的時候效率很高。
舉例7：Discrete samples only
以上都是一個頻段的結果，要么就是一些頻點插值（GP），要么就是表達式模型（FRO）。這里還有一個求解方式，就是單算頻點。

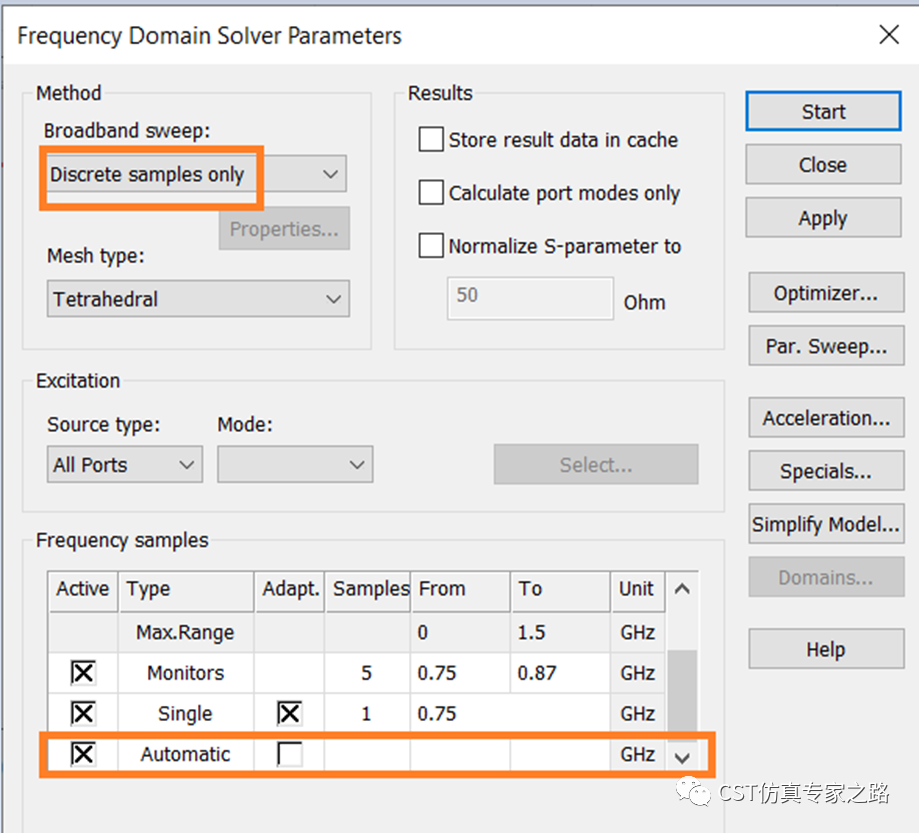

可如果這時候選擇automatic，這就比較慘了，可能算上幾千個頻點，坐等BBQ吧~~誰讓我們都選了離散頻點模式卻不定義頻點呢。
所以自己定義幾個頻點計算，或者有了監視器干脆就算這幾個監視器頻率就完了，最多保留一個自適應網格：

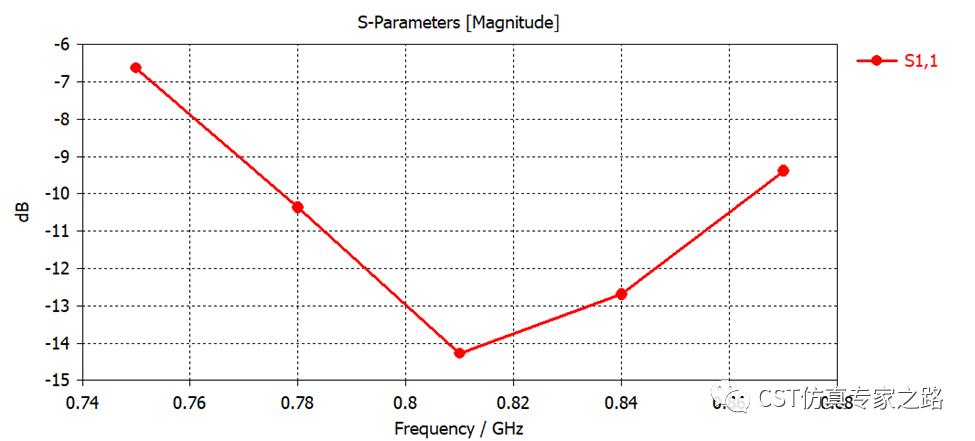

至于這樣得到的離散S參數結果嘛
