如何把測量的阻抗曲線導入CST中進行系統級仿真

作者 | Zhou Ming

在系統級EMC仿真時，一些關鍵的部件，例如電機、cable的差、共模阻抗通常是通過測量得到的。那么這個阻抗曲線怎么樣才能導入CST進行仿真呢？今天教大家一個簡單實用的方法。

第一步，拿到網分測量的阻抗曲線結果，注意必須用網分，而不能用阻抗測量儀。網分的測量結果可以保存兩種不同的數據類型：“幅值+相位”或者“實部+虛部”。

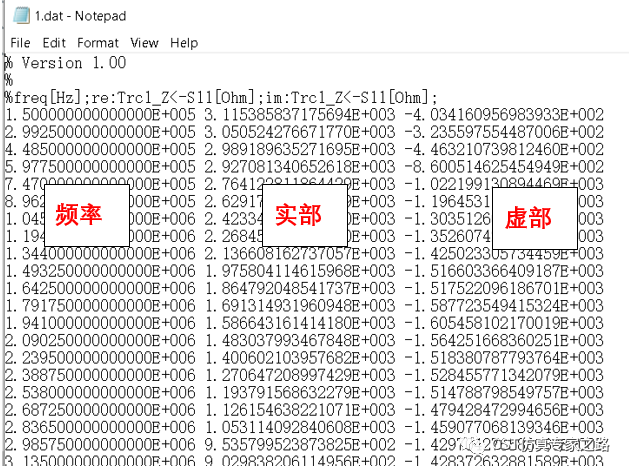

這兩種數據類型都可以直接導入CST，下圖以“實部+虛部”的數據結果為例，注意數據中間為空格。

注：了解touchstone文件格式后，可直接跳到第七步。

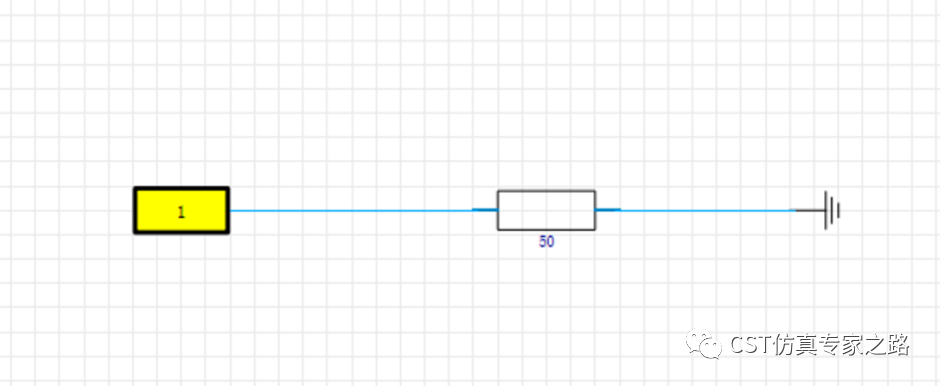

第二步，打開CST DS工作室，創建如下圖一個簡單的電路。

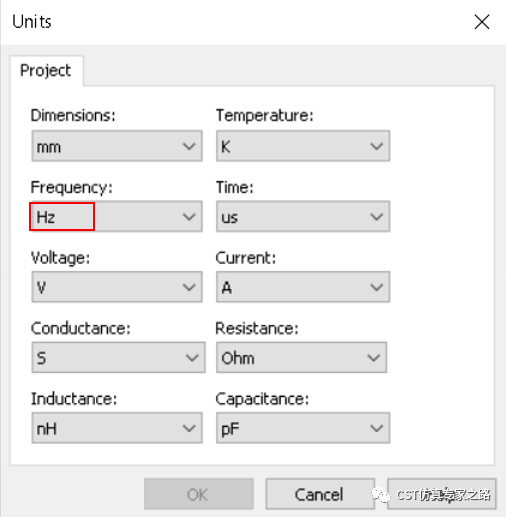

第三步，打開CST DS工作室，設置單位，注意頻率的單位要和測試數據保持一致。

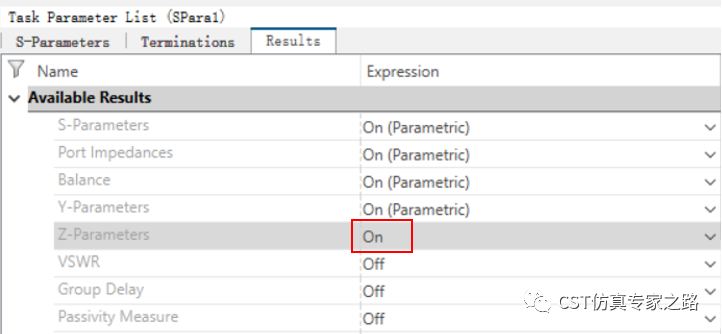

第四步，創建S參數task，設置起始頻率以及采樣點數，Z-parameters設置為on。

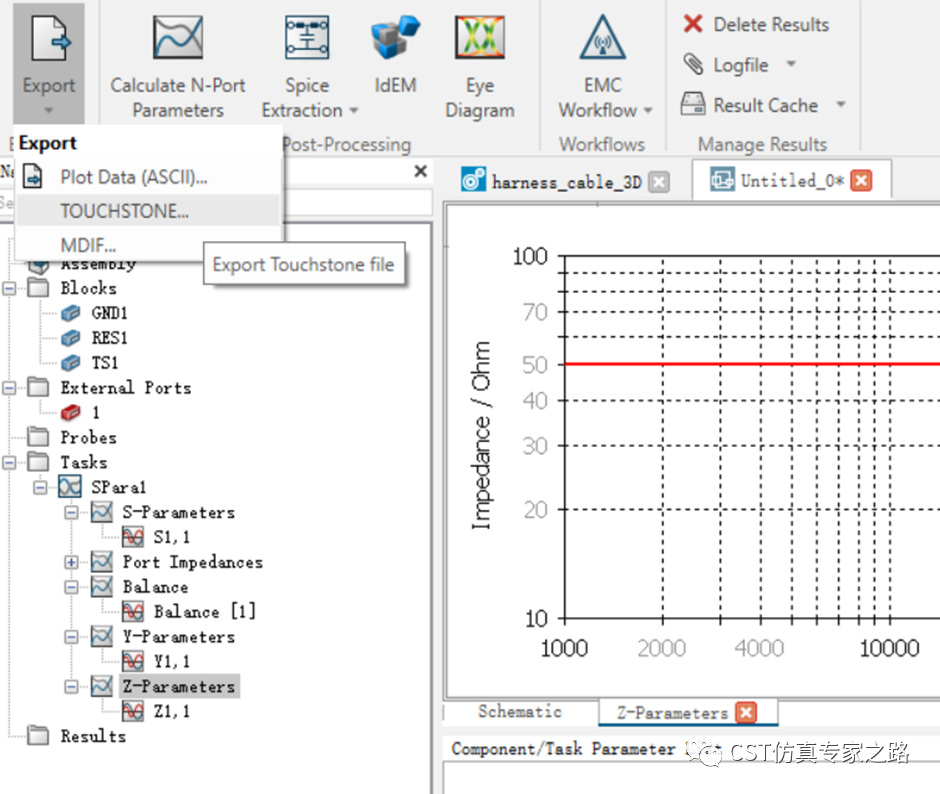

第五步，點擊update開始運行，輸出Z參數的結果。

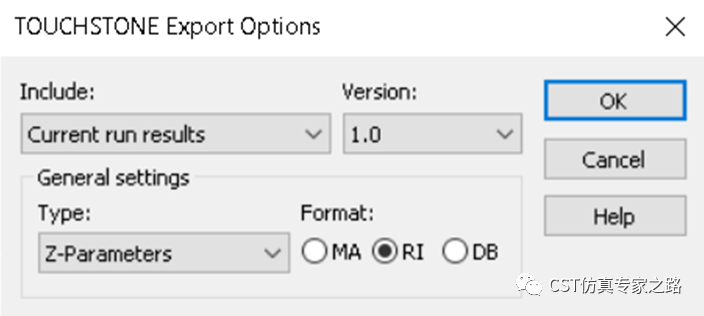

Format里RI代表實部和虛部，MA代表幅值和相位。這里我們選擇RI。

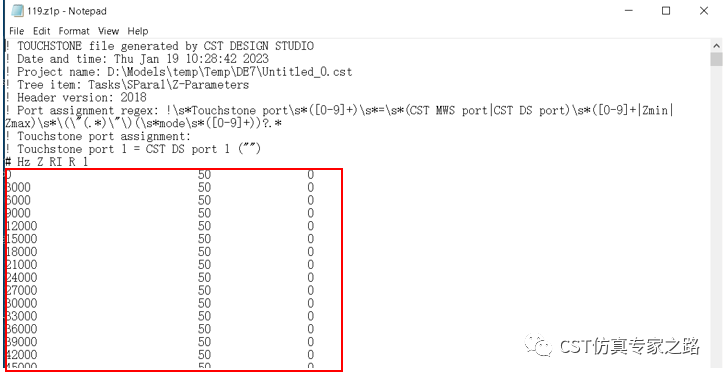

第六步，打開保存的z1p數據文件，觀察z1p文件格式，表頭部分注釋可省略，只需保留#后內容及替換數據部分即可。

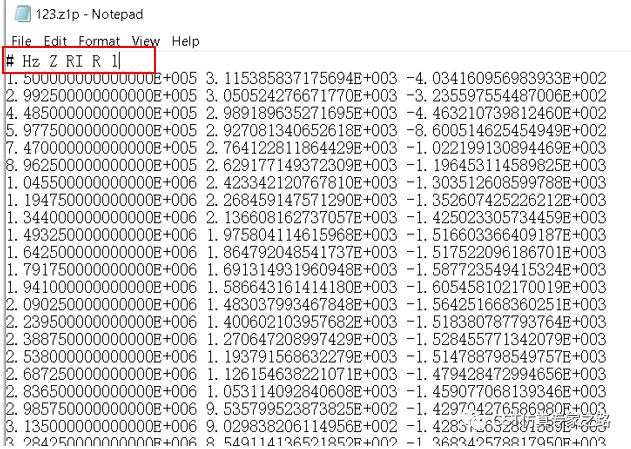

第七步，打開數據文件，刪除原有的表頭文件，在第一行按照下面的格式輸入“# Hz Z RI R 1”。如果數據類型是“幅值+相位”，那么第一行的格式就是“# Hz Z MA R 1”。保存，并將文件格式改為z1p。

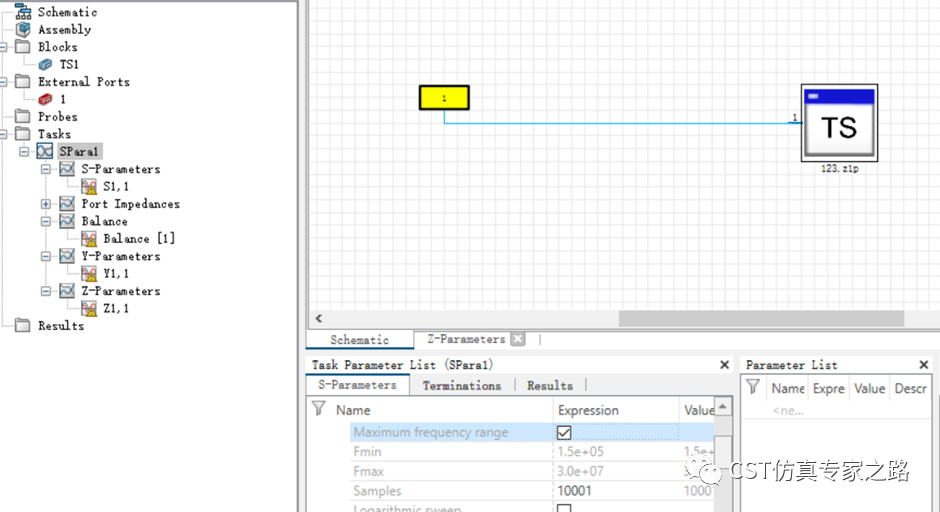

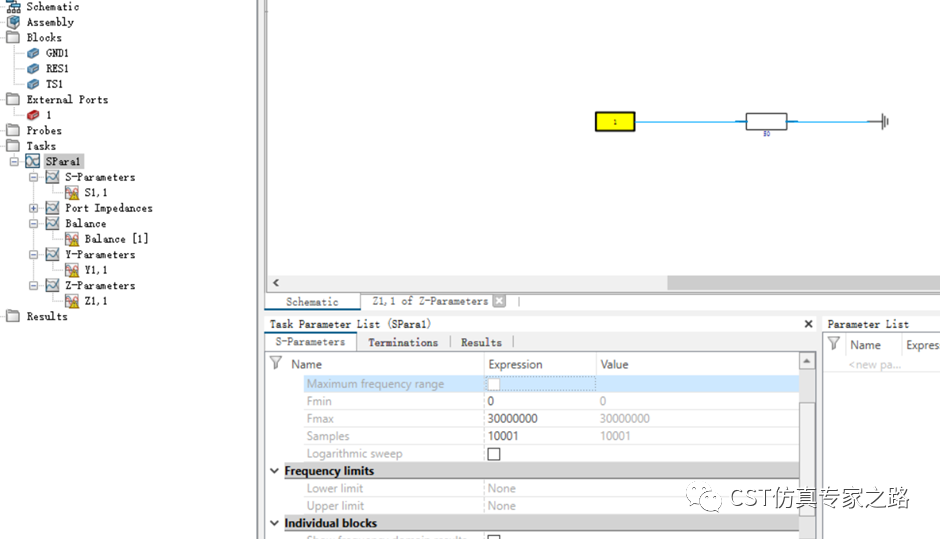

第八步，使用touchstone 導入測試數據文件并建立電路模型。創建S參數task，設置起始頻率以及采樣點數，Z-parameters設置為on。

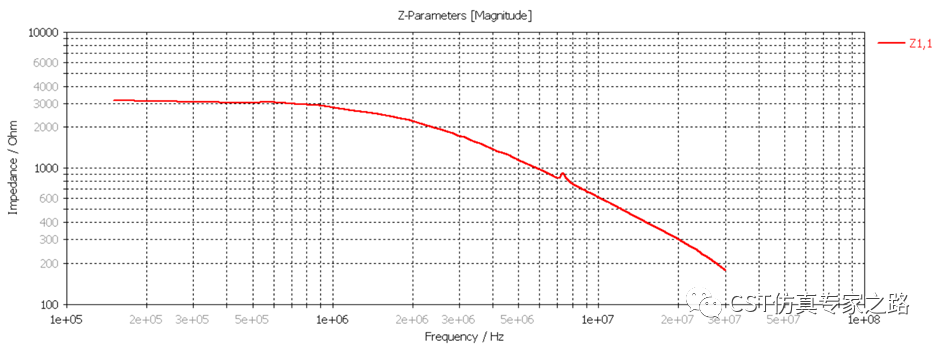

第九步，運行S參數task，拿到阻抗曲線。這里所使用的z1p文件就是我們想要的阻抗模型。

利用測試數據進行仿真的方法還介紹過仿真實例：如何利用電流鉗測試結果進行RE仿真？
