CST系統級RS仿真（四）- 生成RS調制信號

作者 | Zhou Ming

CST系統級RS仿真（一）——天線建模

CST系統級RS仿真（二）——RS仿真場地較準（掃頻模式）

CST系統級RS仿真（三）——RS仿真場地較準（單點加擾模式）

本期繼續CST系統級RS仿真，前幾期我們已經介紹了天線建模及場地校準的方法，今天我們介紹如何生成RS調制信號。

根據IEC61000-4-3標準要求，RS測試需要采用幅度調制（AM）信號，在開始正式的系統級RS仿真之前，我們還需要解決調制信號的問題。

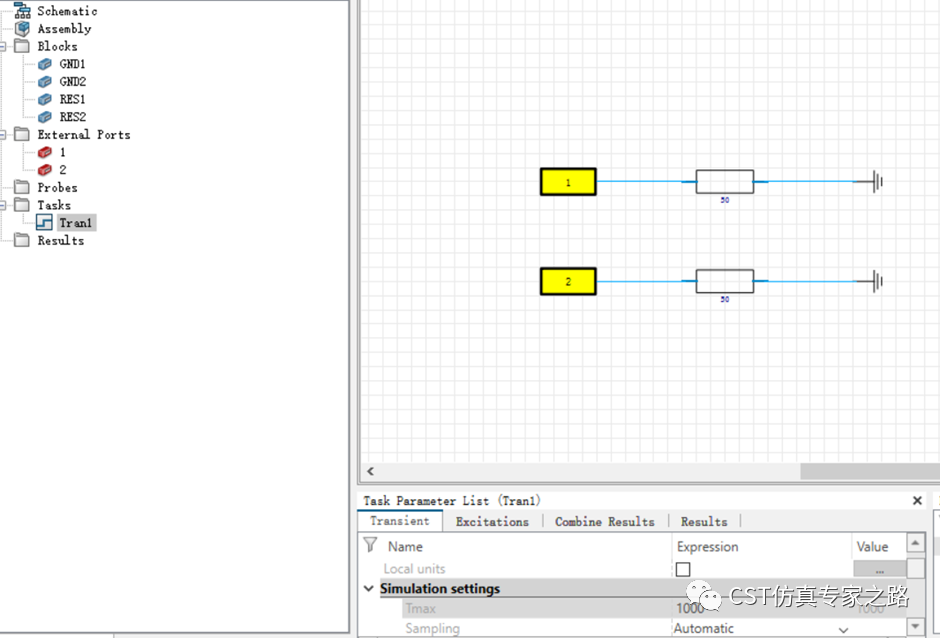

首先，在CST電路工作室里創建兩個簡單電路，如下圖所示。

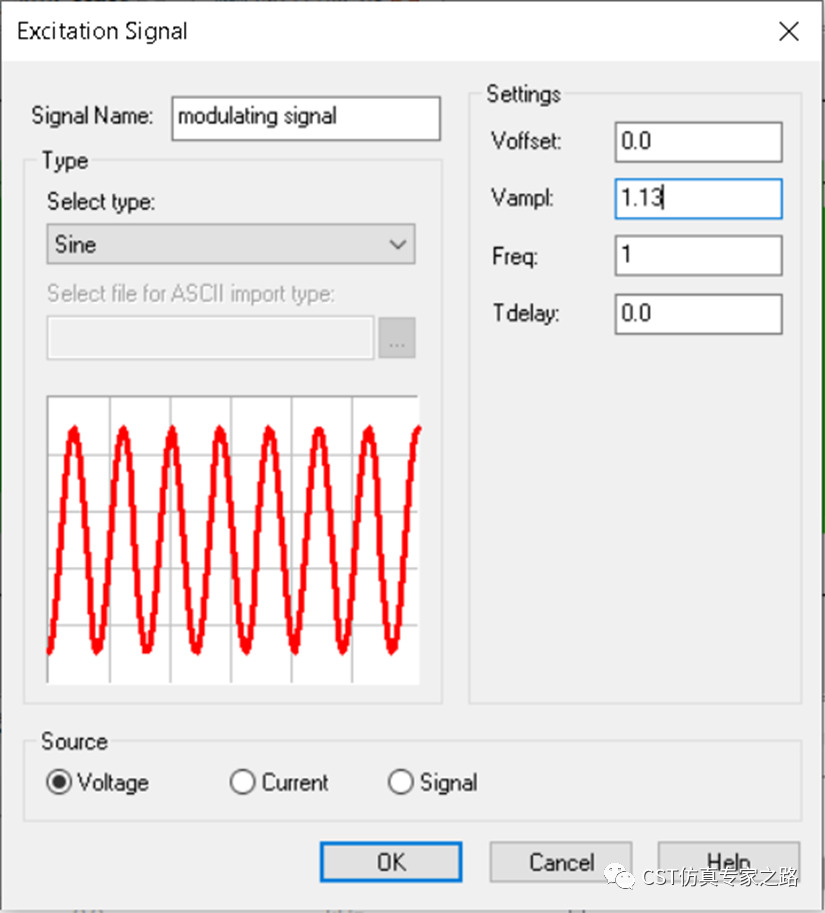

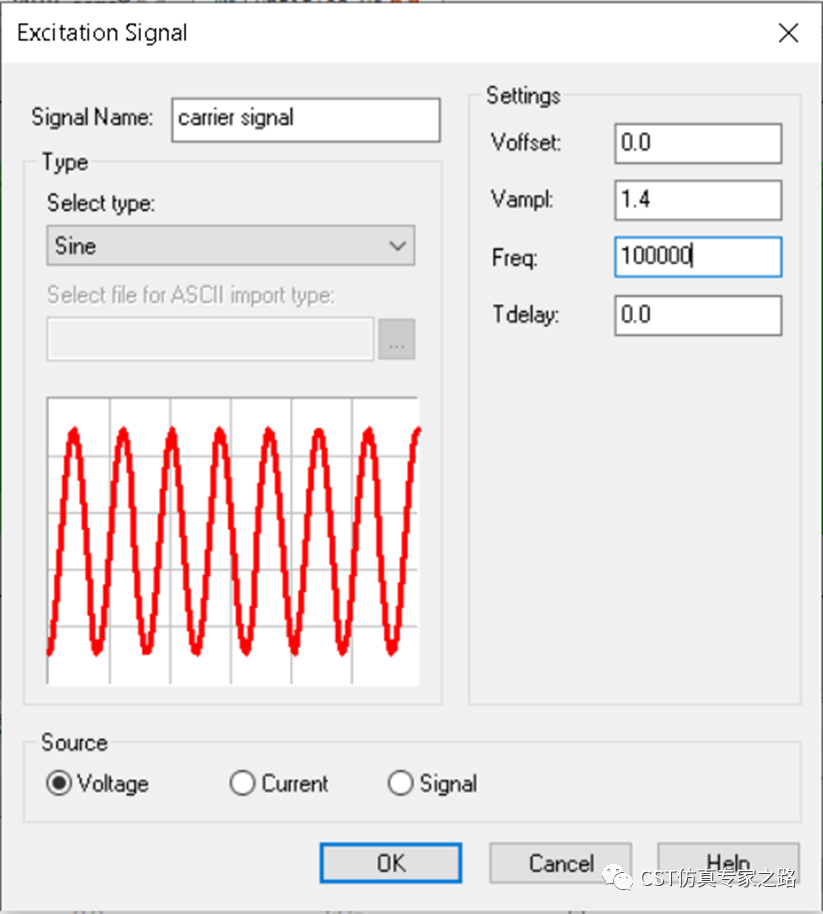

第二步，分別定義調制信號（1KHz正弦波）和載波信號（主要根據設備出故障的頻點來設置，此處我們模擬1MHz的射頻干擾）。

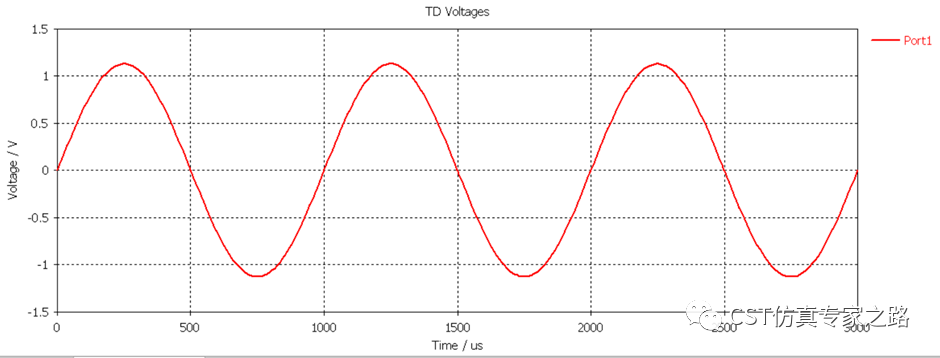

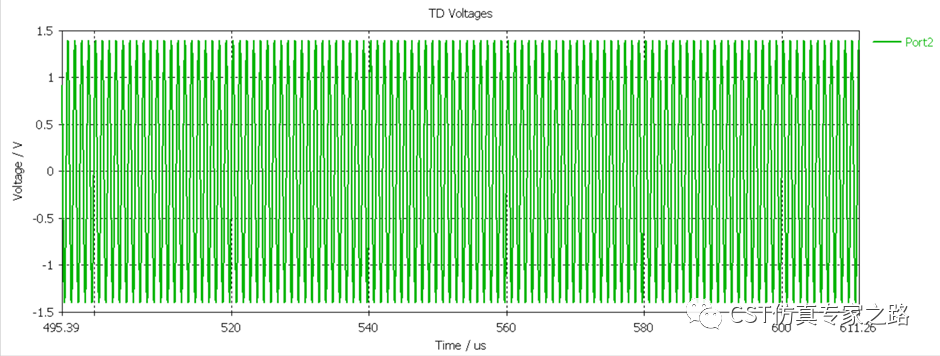

運行之后，可以看到1KHz（port1）的調制信號，以及100MHz的載波信號（port2）。

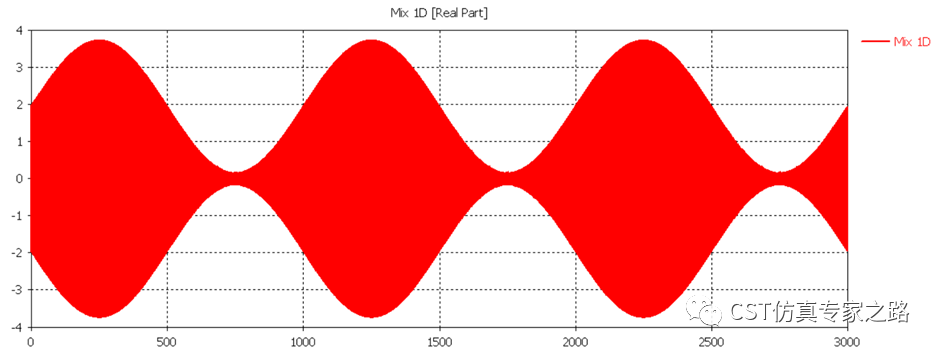

第三步，根據信號調制公式，在CST post-processing中寫入公式，對port1和port2的信號進行后處理，得到100MHz經過1KHz正弦波80%調制后的信號，如下圖。
