如何在CST仿真中導入EMC測試標準限值

EMC測試標準是用于評估電子設備的電磁兼容性的標準。以下是一些常見的EMC測試標準：

　　1.CISPR 22：這是一個國際標準，適用于計算機設備和其它類似設備的輻射和傳導騷擾測量。

　　2.CISPR 25：這是一個汽車電子設備的EMC測試標準，包括電磁兼容性和電子設備的可靠性測試。

　　3.EN 55022：這是一個歐洲標準，適用于計算機設備和其它類似設備的輻射和傳導騷擾測量。

　　4.EN 55024：這是一個歐洲標準，適用于所有電子設備的免疫性測試。

　　5.FCC Part 15：這是美國聯邦通信委員會的規定，適用于計算機設備和其它類似設備的輻射和傳導騷擾測量。

　　6.IEC 61000-4-2：這是一個國際標準，適用于電子設備的ESD（靜電放電）測量。

　　7.IEC 61000-4-3：這是一個國際標準，適用于電子設備的輻射測量。

　　8.IEC 61000-4-4：這是一個國際標準，適用于電子設備的瞬態傳導騷擾測量。

　　9.IEC 61000-4-5：這是一個國際標準，適用于電子設備的瞬態電壓騷擾測量。

　　10.IEC 61000-4-6：這是一個國際標準，適用于電子設備的有源和無源傳導騷擾測量。

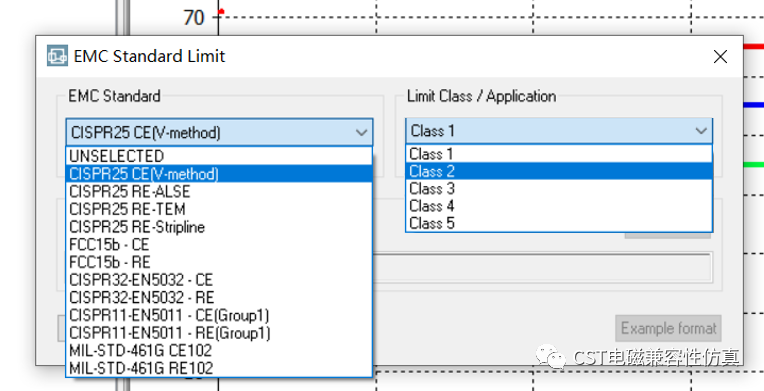

如圖CST腳本中有各種通用的EMC測試標準，比如CISPR25，CISPR32，F(xiàn)CC等，而且各個測試等級都有。

那么如果我們需要導入自定義的EMC測試標準或者整車廠的測試企標，那么應該怎么辦呢？

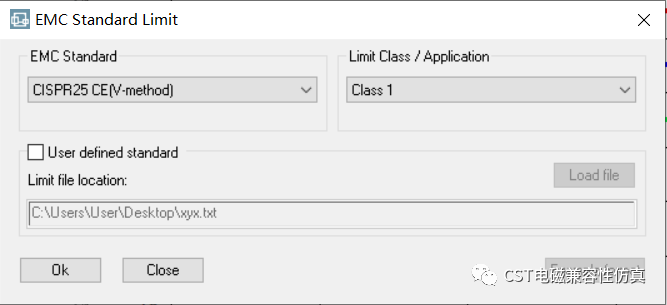

首先在Macros里面打開EMC Standard Limit腳本，

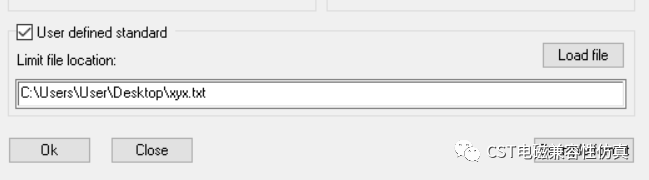

然后勾選選擇User defined standard，再點擊button->Load file,導入你準備好的標準的目標文檔，格式是txt文檔。

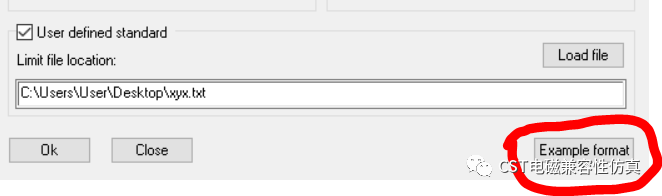

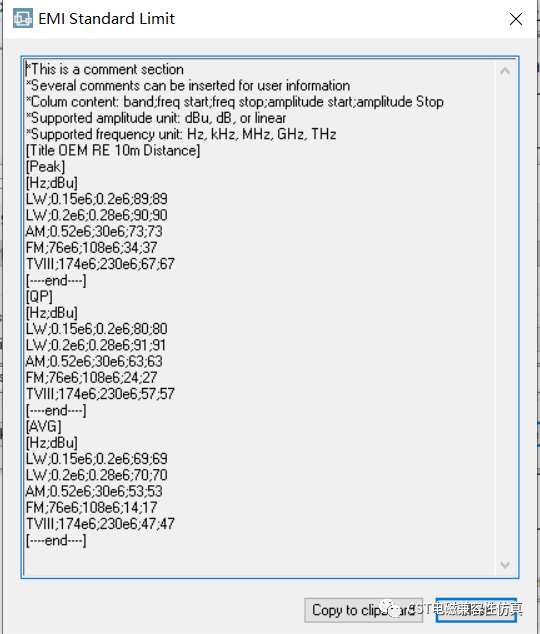

導入自定義標準的文檔如何編輯呢？編輯格式在CST里面是有參考的，我們點擊按鈕Example format，打開對話框，如下圖。

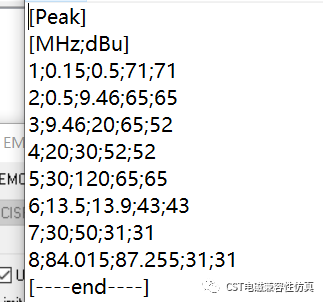

這個沒必要多說什么，直接上我編輯的實例，大家可以參考下我的格式，按照這個格式來寫就行了，峰值，準峰值，平均值可以寫在一起同時導進去，這個真的方便，如圖：

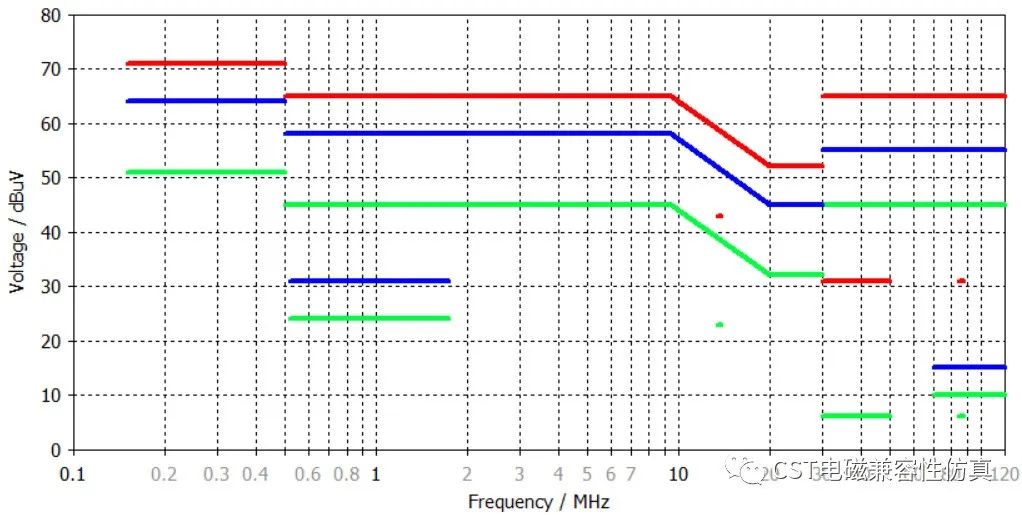

最后點擊OK，在導航樹的results里面查看結果：

紅色線是PK值，藍色線是QP值，綠色線是AVG值

最后點贊一下CST，它的功能越來越強大，也越來越多，喜歡編程和編輯腳本的小伙伴得抓緊時間了。以后很多腳本都會成為CST的一個功能了，以后自己編程二次開發的機會會越來越少。
