CST基礎073-查看參數掃描分析結果和場分布結果

來源：小編更新時間：2024-06-22 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 查看參數掃描的結果

確認參數變化時的結果：OD from 1D。

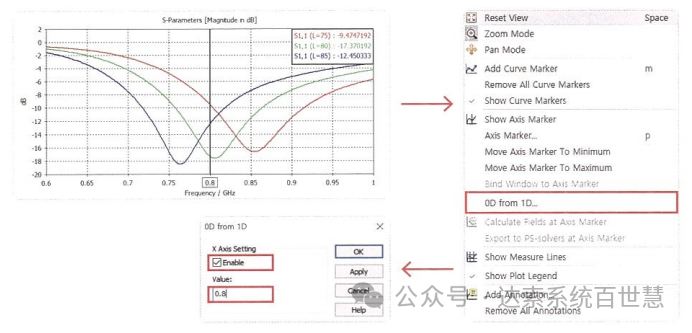

有一種功能，可以在特定頻率一目了然地確認ParameterSweep的結果。比如在Dipole天線仿真中可以確認不同天線臂長度下的S-Parameter結果。鼠標右鍵Dfrom 1D，打開0D from 1D窗口。勾選Enable激活，Value一欄輸入頻率值就可以確認Parameter Sweep的結果。

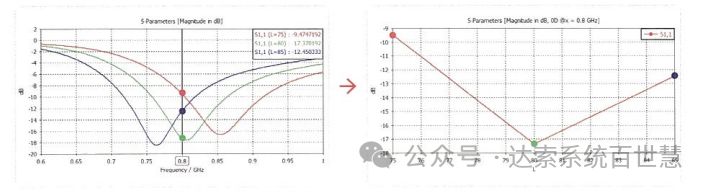

比如希望在0.8GHz確認S11的結果時，Value輸入0.8。這樣設置后，X軸為Parameter值Y軸為S11。

2. 查看2D/3D場分析結果

場結果的定制化顯示：Navigation Tree > 2D/3D Results。

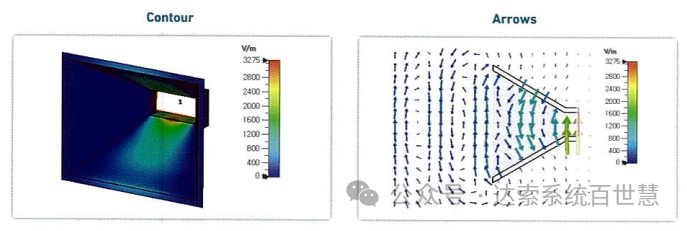

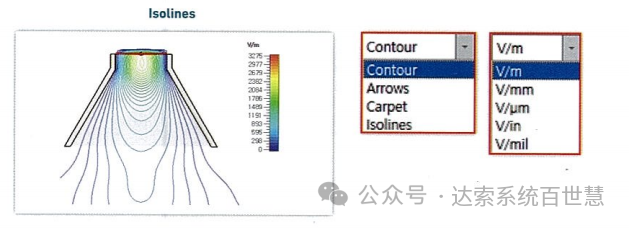

在Field Monitor中設置好需要查看的頻點后運行仿真，仿真完成后就可以在NavigationTree中確認場結果。可以有多種類型的繪圖展示仿真分析得到的場。場的尺寸和單位也能進行設置。

使用Smart Scaling功能時，為了方便用戶快速掌握?qǐng)鲎兓内厔?shì)，會自動設置取值范圍，并勾選Log選項。但是對比兩個場時，也可以直接手動設置Min/Max Rangeo。
