CST基礎043-Intersection Check操作

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

CST中可以使用Intersection Check功能檢查仿真模型的重疊部分，具體操作為：Simulation > Check > Intersection Check。

CST的仿真模型中存在重疊情況時，重疊部分的材料可能被識別為其他材料，而不是原來的材料。比如，PEC (Perfect Electric Conductor)材質的結構和一般介質的結構重疊時，該重疊部分會被識別為PEC材質發生結構重疊現象時，仿真分析時能不能調用用戶需要的材料屬性，取決于重疊部分被識別成什么材質。因此，為了進行準確的仿真，需要檢查出重疊部分并進行分離。

CST支持Intersection Check功能，檢查仿真模型結構是否含有重疊部分。分別可以從電磁仿真角度、熱仿真角度、結構形變仿真角度上進行檢查，查找影響各仿真結果的重疊部分。

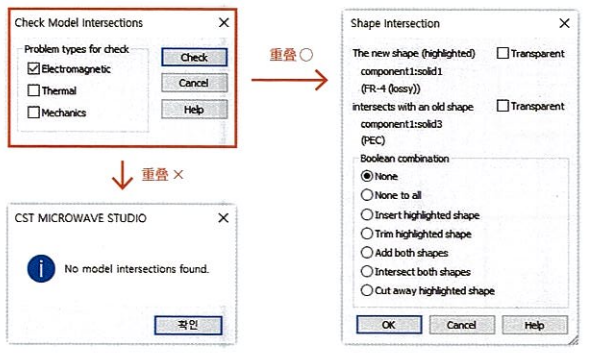

經過檢查如果沒有發現重疊部位，則彈出提示窗告知沒有重疊。檢查中如果發現重疊部位時，會彈出提示窗口詢問怎樣處理重疊的結構。

材質同為介質的結構之間發生重疊時，識別成以Component文件夾為準位于最下方的材料進行仿真。對于不同類型材質的重疊部位，則根據材料類型的優先級確定應識別為哪種材質(優先級:PEC> Lossy Metal>Normal)。
