CST基礎028-使用Curve功能創(chuàng)建2D、3D模型
CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
1. Curve功能介紹
下面要了解一下，可以進行多種建模的Curve功能。操作命令為：Modeling > Curves > Curves > Create 2D / 3D Curve。
不是說繪制Curve就可以直接生成3D Model。Curve功能就像畫草圖。因為Curve只是單純的草圖，所以對仿真分析沒有任何影響。
2D Curve：2D Curves是在工作平面(Working Plane)上進行繪制的。可以創(chuàng)建Line、Polygon、Circle等各種圖形。
3D Curve：有些Curve很難畫在一個平面上。比如，像彈簧一樣X/Y/Z軸方向上各個點的位置互不相同的Curve。這種情況下，需要使用3D Curve功能。3D Curve可以設置成Polygon、Spline等，而且通過AnalyticalCurve功能可以將Curve繪制成函數形式的Curve形狀。
激活Global坐標系時，Working Plane在XY平面上被激活，激活Local坐標系時，Working Plane在UV平面上被激活激活Local坐標系后在需要的空間上指定UV平面就行。
2. 使用Curve生成3D模型

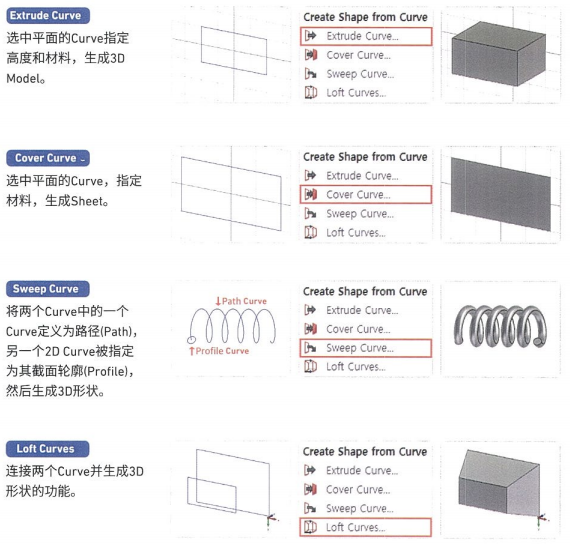

使用Curve生成3D Model的操作命令：Modeling > Shapes > Create Shape from Curve。
如前所述，不是說繪制Curve就在相應空間直接生成3D Model。那么，怎樣才可以將我們繪制的Curve轉換成3D圖形呢？具體操作如下：
