CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。
在一個仿真工程中更改變量取值進行仿真分析或者改變?cè)O(shè)置進行仿真分析時，之前的1DResult會不會消失呢?
1D Result：CST中1D Result指的是Y值取決于X軸的曲線圖結果(比如:S-Parameter結果)
答案是：1D Result都會被保存，且可以在Result Navigator中查看。如下圖所示，Result Navigator中保存著不同變量取值對應的結果，選擇所需變量值的Run ID就可以查看其結果。還可以同時選擇多條ID，將多個Plot放在一起查看，只需要使用“Ctrl”鍵或"Shift"鍵進行復選就行。使用Parameter Sweep、Optimization功能時會頻繁更改變量多次進行仿真分析，這些結果都會保存到Result Navigator，有助于掌握變量影響結果的趨勢或便于查看及對比結果。

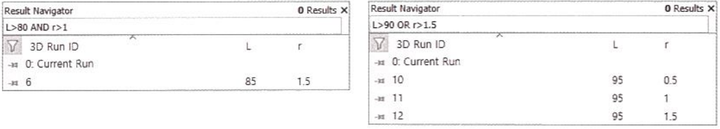

Result Navigator也可以使用漏斗狀圖標的分類功能，通過不等號劃分為大于或小于某個數值，或者通過AND/OR。
指令設置多個篩選條件。
