CST MWS PCB印制天線2.4GHz仿真求助
最近，把一個成熟的WiFi AP 20
現在人口氣真大，上來動不動就是什么“敗筆”……。
先不管導入的步驟有沒有瑕疵，就算有一半是substrate，slice之后刪掉不需要的部分不就好了么？
端口的場分布明顯是高次模，怎么可能得到“正常”的數值呢？

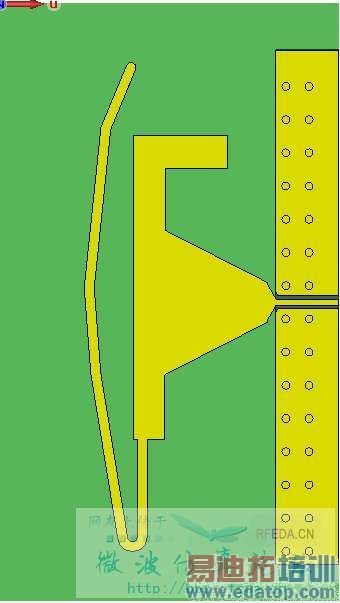

樓主的模型：
放大：
先把樓主認為是“敗筆”的地方修改了（10秒鐘都不需要）：

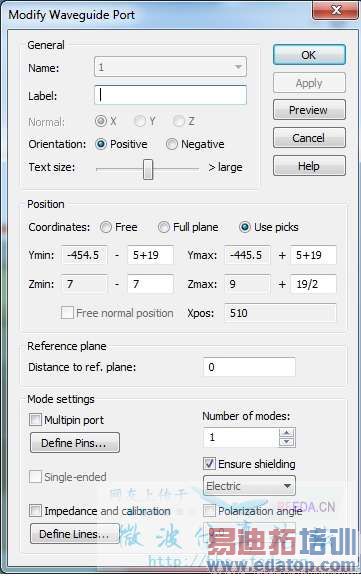

刪除所有l(wèi)ocal mesh properties，還原金屬元件的fixpoint。波導端口Z軸負方向擴展改為7 mil，添加Electric shielding：

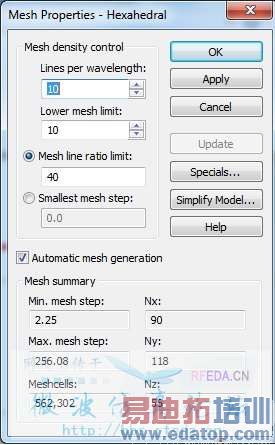

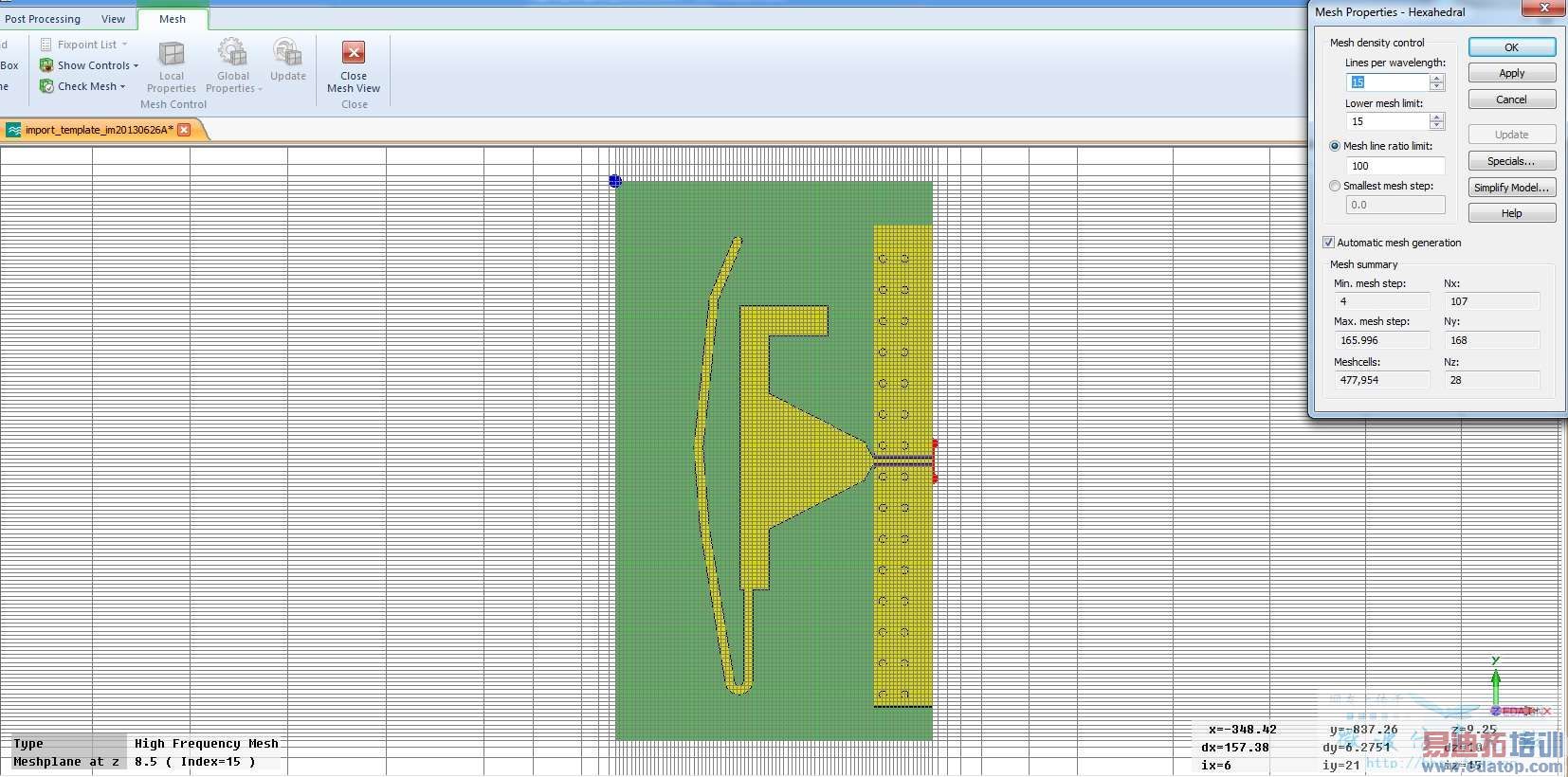

Global mesh properties中的Mesh line ratio limit改為40：

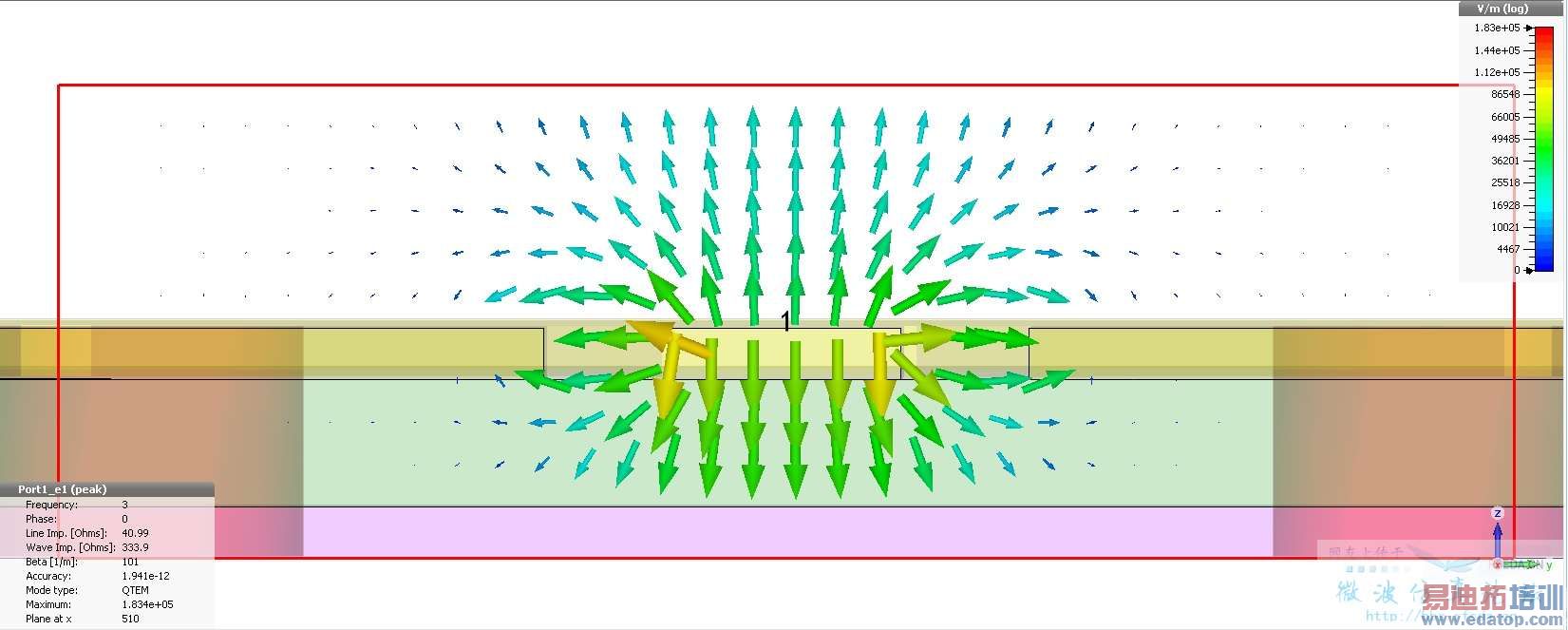

得到的端口參數：
這個才是“正常”的，根據場分布，波導端口在Z軸正方向的擴展還可以考慮繼續增加幾個單位。Time domain solver accuracy設置為-30 dB，激活Energy based adaptive mesh refinement，frequency設置為2-4 GHz，得到的S11：

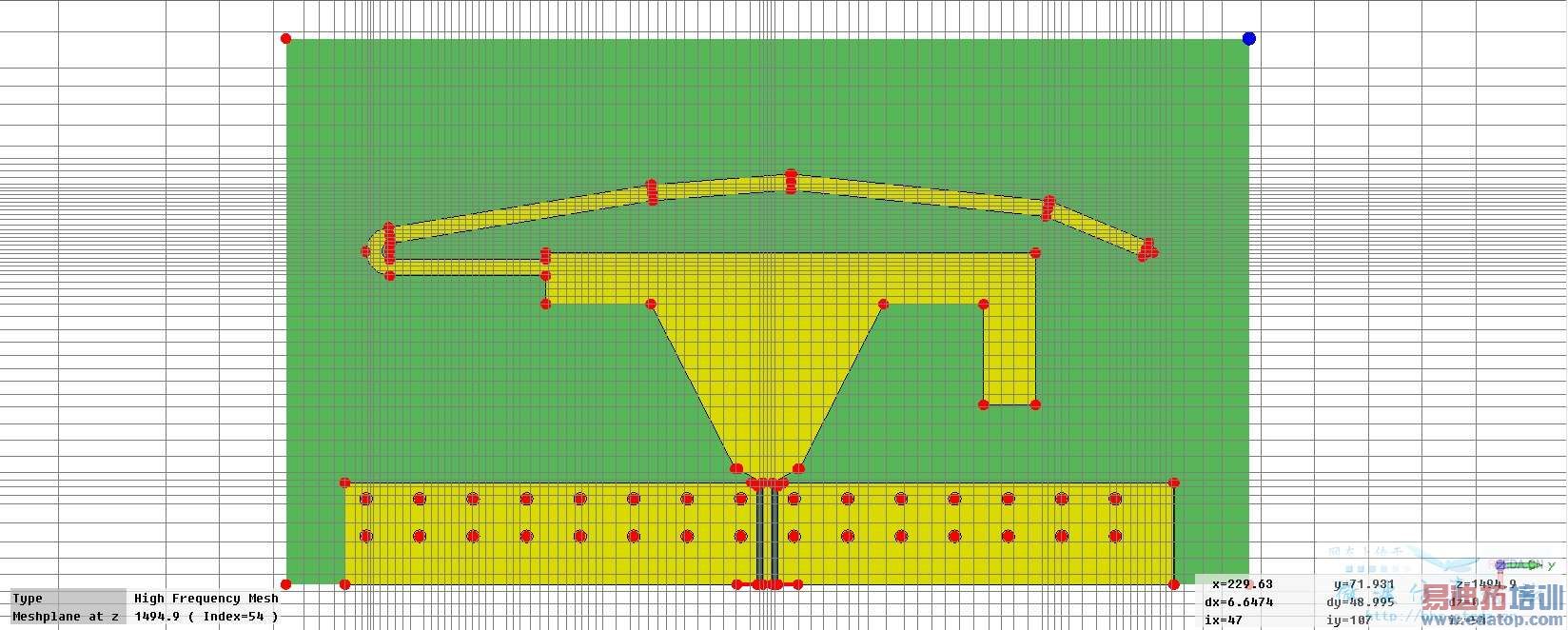

網格優化之后的網格分布：

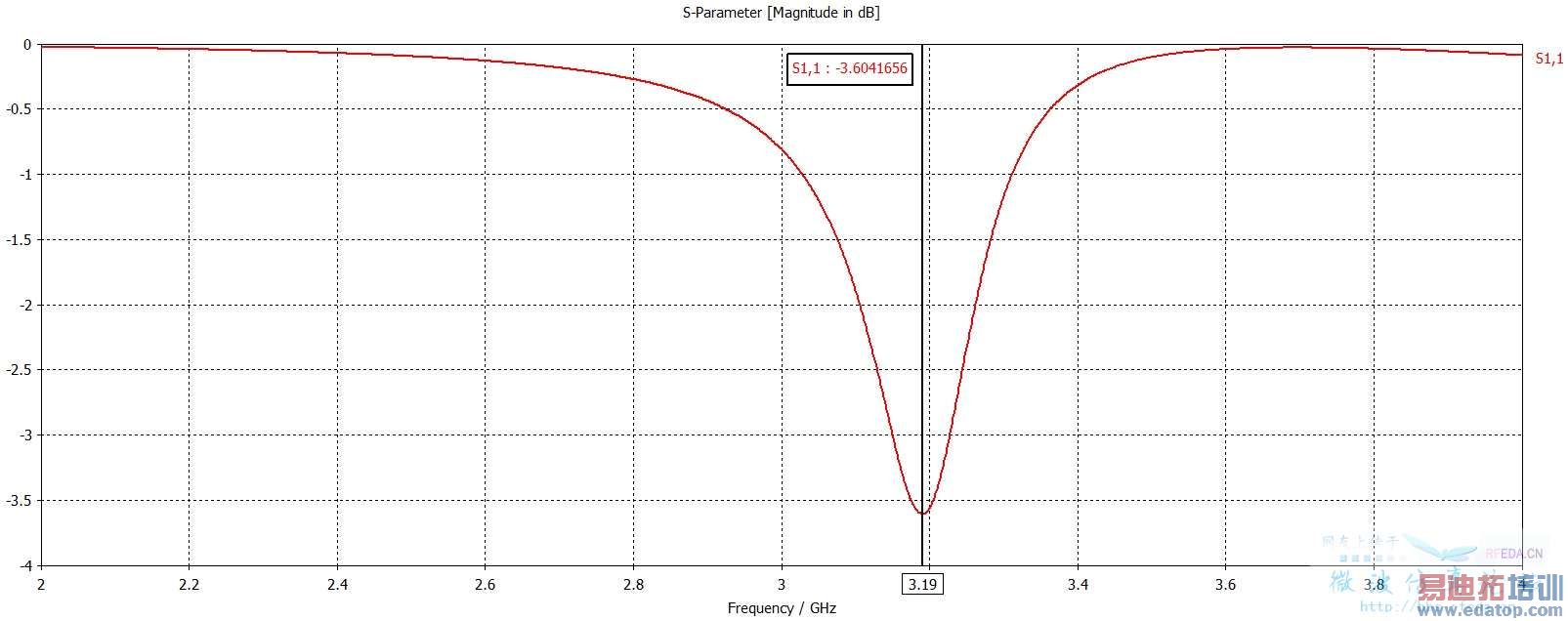

S11有明顯的波紋，因?yàn)槟芰亢纳⒌煤苈?

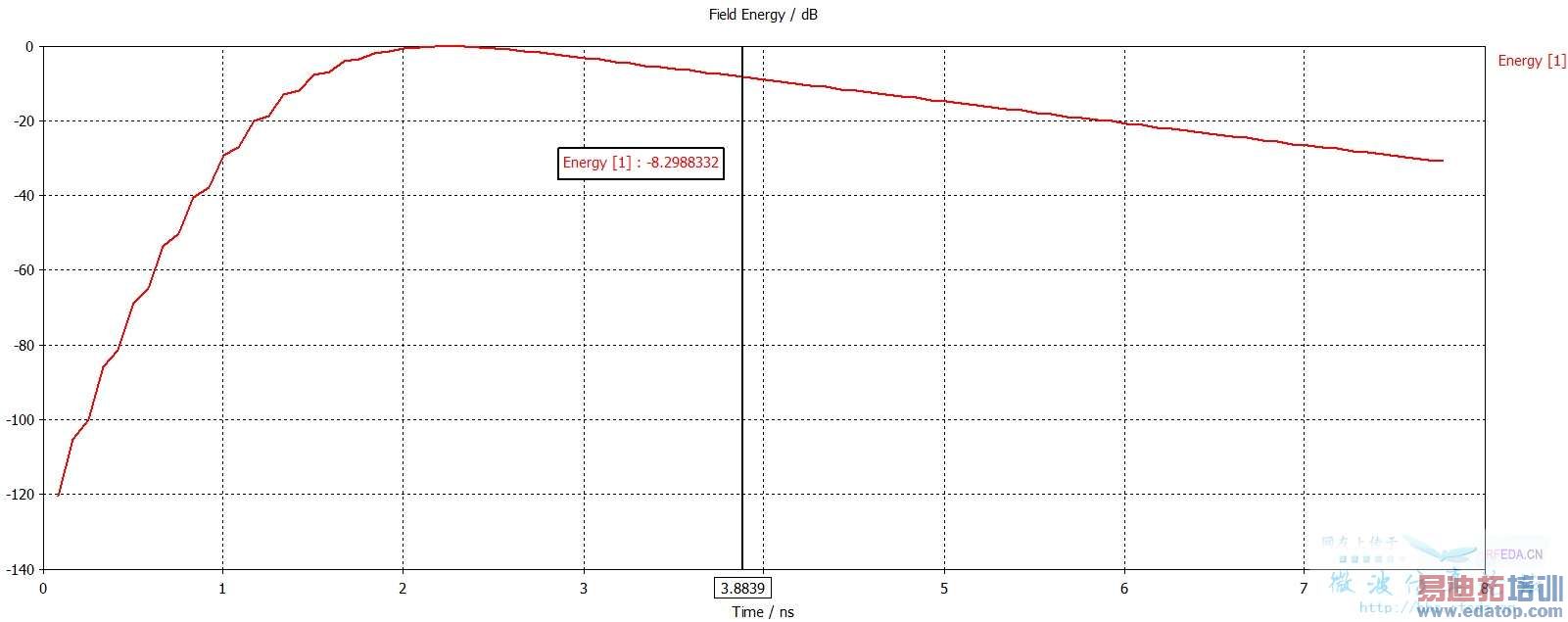

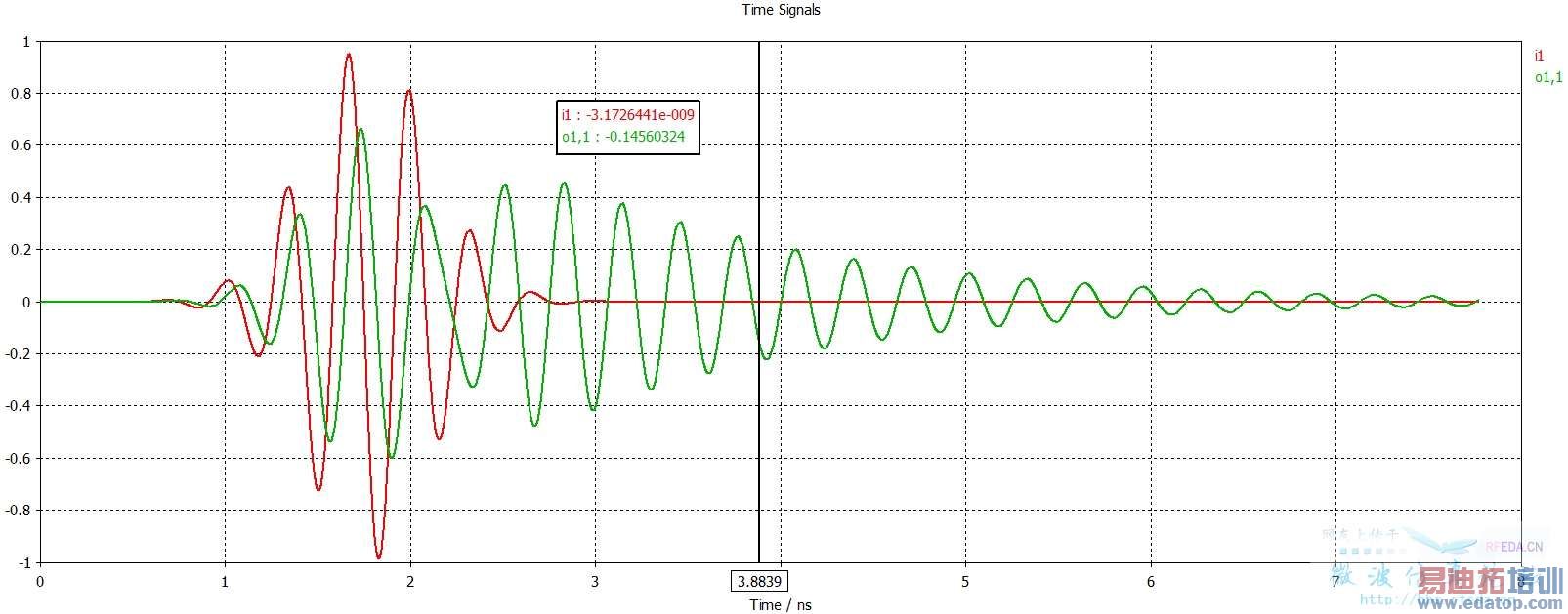

激勵結束之后模型內的能量有明顯的諧振：

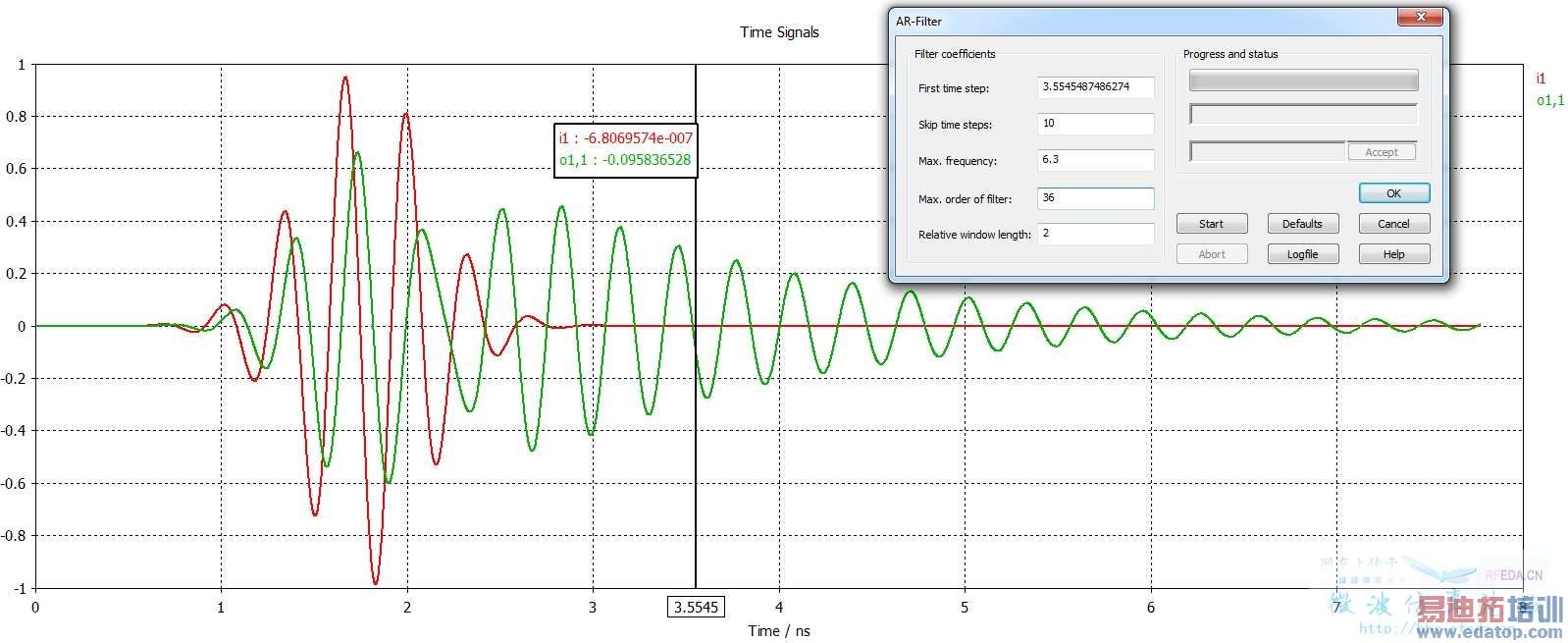

因此打開AR-Filter：

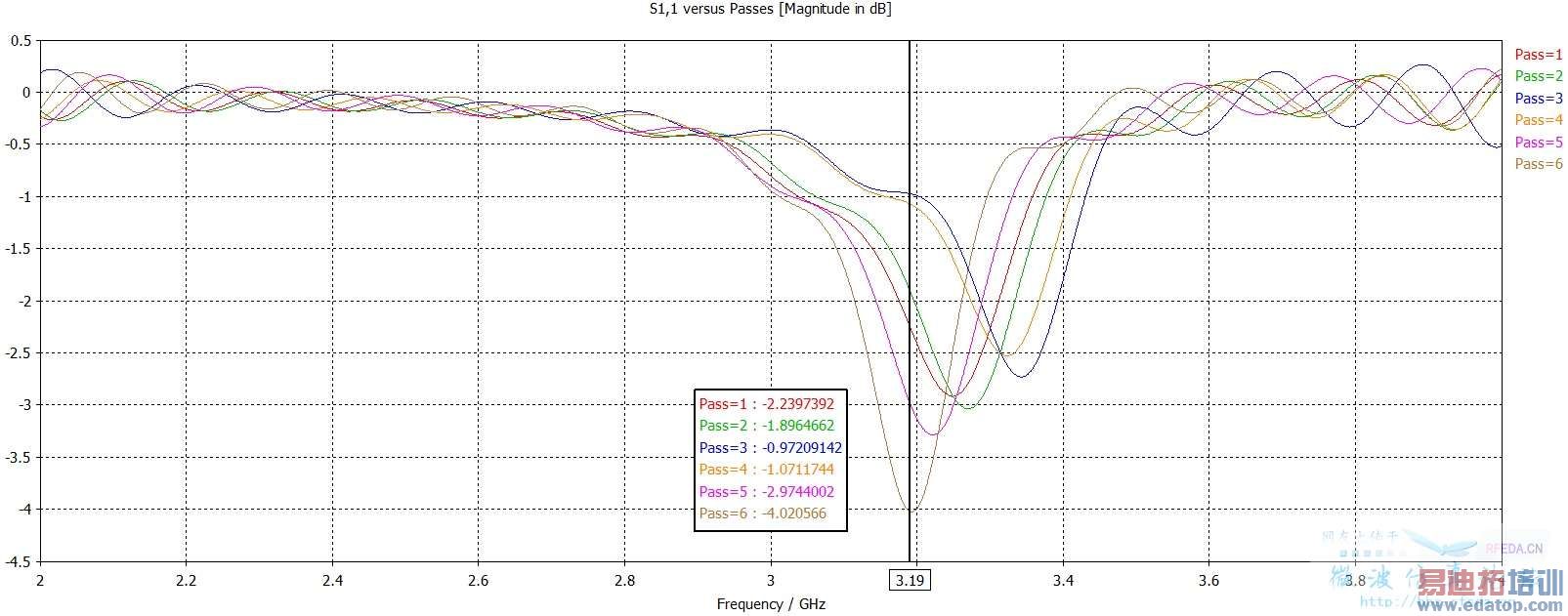

得到的S11：
樓主之前模型的問題：波導端口沒有添加shielding。
收兵回營！
第一要，感謝hefang這樣達人的指點！
先回復1樓批評，
用“敗筆”兩字，的確本人有所過分，表示歉意。
但是，根據hefang的修改方法，似乎他是直接把trace給我消掉一半了（介質變厚了）。實際是需要把介質消掉一層。。這個操作個人覺得還是比較麻煩的（原因是CST在做PCB導入時，這些重疊的部分都是ADD的操作，兩個都有，很不合理）：
1. 從介質面向上exclude一個新矩形體，trim表層兩個走線，cutaway掉新矩形體；這樣上表面的非走線的地方就變成vacuum了；
2. 如果走線不是PEC(實際是有損的），那還要把他們與介質add在一起的地方，都變成走線；
上面兩個大步驟還要對下表面做一下。。。
to hefang，請教一下，有更簡單的方法嘛？
因?yàn)镃ST導入PCB疊層的不合理，如果PCB復雜，要做的步驟，感覺還是蠻多的。
后續的操作，我再慢慢消化，一會還要請教hefang。
請教hefang
"刪除所有l(wèi)ocal mesh properties，還原金屬元件的fixpoint。"
這個操作的目的是什么？怎么刪除，怎么還原呢？
Hi, hefeng
在學習過程中，一直忽視electric shielding這個選項。
查了一下help，解釋到：
Electric shielding: Activate the check button to let the boundary of the waveguide port be treated as a perfectly shielding (PEC) frame.
就是幫我的port四周都用PEC連接起來了。
我的問題是，
1. 對于我這個模型，難道是為了把上面的參考地與下面的參考地連接起來嗎？
2. 我的模型中有意加了過孔呀，難道還得這么搞？
發現這個選項 勾與不勾 發生了質的變化。
我不知道你是怎么看出來我消掉trace的，我只是把“多余”的介質去掉，trace與地的間隔不變。
操作原理：align WCS with selected point -> slice by uv plane -> delete；
操作步驟：p、double click point at bottom plane of the top trace、w、double click substrate、right click、slice by uv plane、double click unwanted substrate、delete。（5秒之內搞定）

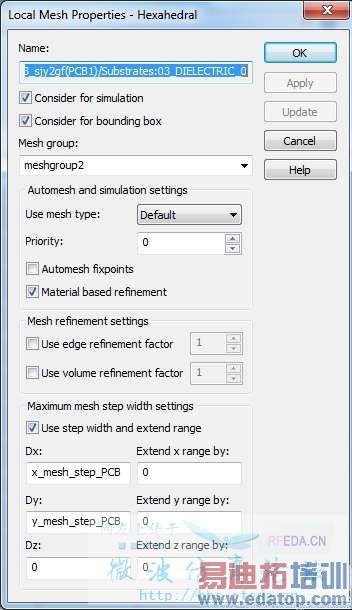

刪除原先的Local mesh properties是因?yàn)樵O(shè)置的不合理，沒必要一股腦地把substrate所在的區域設置得那么密集：
對比energy based adaptive mesh refinement的結果，你應該能看到開始的網格劃分浪費了多少資源。金屬結構是影響電磁場分布的主要因素，結果所有的金屬結構都不生成fixpoint，等于無視金屬結構自身的結構特性，非常不合理。
Local mesh properties選項里有“Automesh fixpoints”和“Maximum mesh step width settings”，請使用軟件的幫助文件了解對應的意義。CST MWS幫助文件《Local mesh properties (Hexahral)》，或者點那個“Help”按鈕。
波導端口加electric shielding是因?yàn)樵O(shè)置了open add space邊界，waveguide port在邊界以內因此變成了internal port，加shielding是讓internal端口工作在正確的端口模式，和模型有沒有接地?zé)o關。
請問hefeng，你用的什么版本CST？
CST 2013。
請教hefang
怎么刪除原先的local mesh properties？
然后怎么還原金屬元件的fixpoint？
