CST MS仿真飛機受雷擊，有些運行結果圖為空白

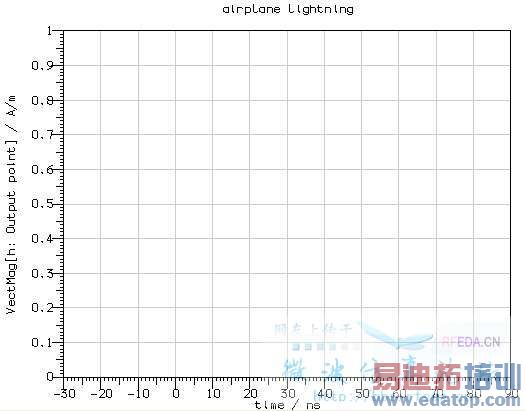

用CST MS仿真飛機雷電， 我在MS中導入A320飛機的模型，參考軟件自帶的雷擊例子設置，運行后results里的Time domain、frequence domain、shielded cable三個圖都是空白的，上面沒有曲線，而space domain里的三維圖是正常的，不知是何原因。
我用自己建立的比較粗糙的飛機模型是 可以仿真的。
請各位多多指點，不勝感激！
MS的問題得等lantianyi……
等lantianyi解惑啊。。。多謝
根據你傳的1D Result來看，你是設置的磁場監視器。
根據我的經驗，出現這種情況，跟你取的點的位置有關系，你仔細看看，是不是設置到了金屬里之類的，或者多設置幾個點再試試，看別的點有沒有數據。
如果模型不保密的話，可以上傳上來我看一下。
不過想必模型會很大。。。那不如你就把飛機刪除，留下其他設置的內容，我看看。
我在飛機內外都設置了點，只有外面的點（outside）有值，里面的都是零值。而且設置 的cable的場值也是零值。
刪除飛機模型后工程 46
里面沒有值啊，那你看看是不是窗戶啊，門啊，你都設置了lossless的材料，這使得這個A320變成了徹底的封閉腔體，外部激勵源的電場必然進不來。。。
仔細看了一下你的這個表面電流的圖片，似乎也沒出現在窗戶處的電流不連續，因此我可以初步判斷，確實是沒有設置窗戶的材料為非金屬～
這個確實是沒有設置門窗，我在自己建模的時候有設置，仿這個飛機的時候就沒有建立門窗，應該就是這個問題，呵呵多謝版主了，明天再按照版主說的試試！
學習學習，有用就好
