CST MWS SIW-EBG結構集成的濾波器，能量始終無法耗散，是因為強諧振還是模型問題？
來源：edatop
更新時間：2024-07-09
閱讀：

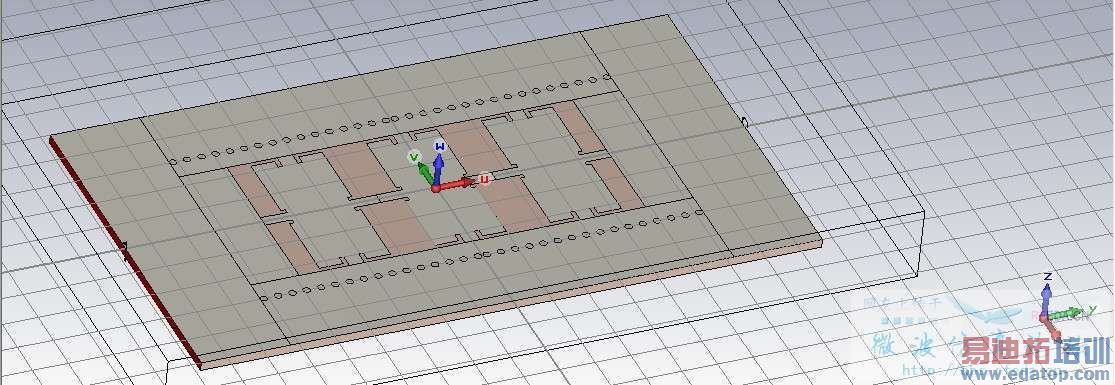

做了一個SIW+EBG結構的濾波器，按文獻給出的尺寸仿的（文獻中叫做SIW-CPW）
不知道問題出在哪里...有朋友有興趣幫我看一下么？謝謝。
26
30
簡單仿真了下你的模型
1、增加波導端口的面積，就是在Z+方向增加一點，我設置了5mm
2、提高端口模式，這種結構應該不是1模
非常感謝，Z+我沒增加我是猜UP表面可能沒有場，像波導一樣
模式我增加幾個看一看，感謝你的幫助
又嘗試了一天，還是沒結果。?；痉艞壛?p class="mwqa">明天幫你試試吧，用筆記本實在跑不動，我今天Z+加高5mm，能量很快降下來了
、
CST什么時候能夠增加一些SIW方面應用的例子?。扛杏XSIW仿真起來有很多有困惑的地方，比如說波端口大小的設置
我也覺得是這樣，就是缺少這樣的例子！
我最近仿真也遇到了能量不收斂的問題！
