CST如何實現按角度掃描？

到底如何實現按角度掃描啊  真的不會?。?nbsp;

請?jiān)敿?xì)寫下仿真的任務，光這一句話很容易讓人產生歧義的

雙反射面天線，要求陣列饋電。大概64個饋源，需要天線實現在方位和俯仰±20度范圍內掃描，得到這個范圍內的掃描后的綜合方向圖，打算利用sweep來做，但是第一不知道怎么將角度參數加進來，第二角度也不一定按線性步長。

是否是64個陣元的激勵設置，這樣的話需要對每個端口賦于相位，通過相位差調整掃描角度。
如果是等間距的話都書上都有掃描角和相位的對應公式

我需要在方位和俯仰上面都有20度的掃描角，按你說的我得設置一下相位仿真一下得到一個角度的方向圖，最后再合成所需要的范圍內掃描的方向圖嗎

你先說說你的天線的工作原理，是通過轉反射面得到掃描角還是通過饋源的相位控制得到掃描角？

是的，根據你的情況，建議你采用全波仿真，只要仿一次得到每個單元的結果就可以了。就得將每個饋源得到的結果用combine result操作合成結果。
當然你也可以只仿真一個單元，然后用antenna array陣列因子的隨便看看，后者可以隨意得到你要的角度，只是沒有考慮陣元間的耦合。

通過饋源的相位控制，但是不要用移相器或者TR組件，能否利用CST自帶功能實現相位參數掃描

這個我也知道，但是你說的也只是看到某個特定角度下陣列的方向圖，而我需要的是角度要離散掃描下的方向圖合集  這個用matlab可以實現，我想知道用cst自帶的什么功能能實現這樣的參數掃描

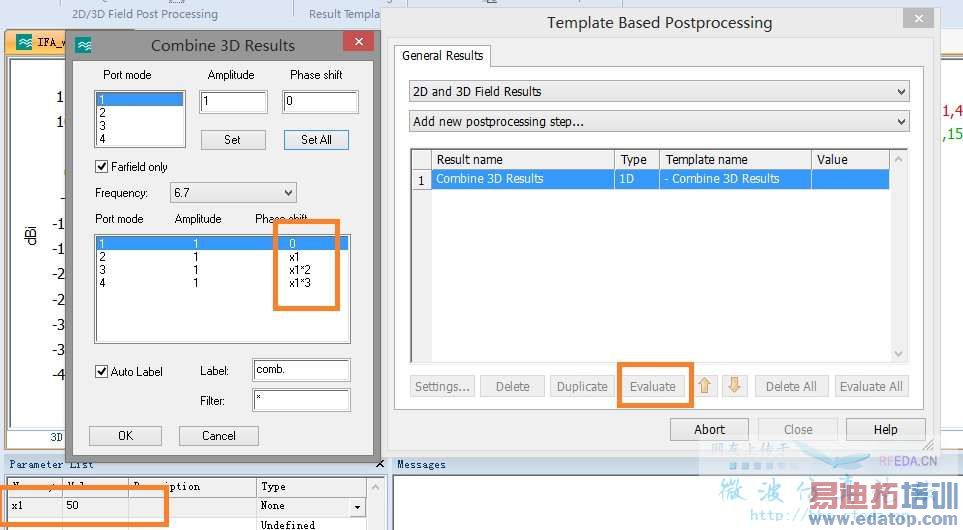

用后處理-設置你掃描角度為變量，如圖x1=30。陣列中相應的單元為n*x1。每改動一次x1,點擊一次evaluate,就按相位差生成一條曲線。所有曲線可拷貝到一起就是你要的合集。（CST中曲線可以直接拷貝）
