HFSS waveport 問題
來源：edatop
更新時間：2024-10-05
閱讀：

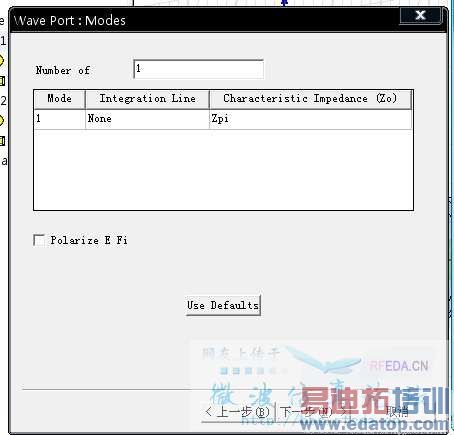

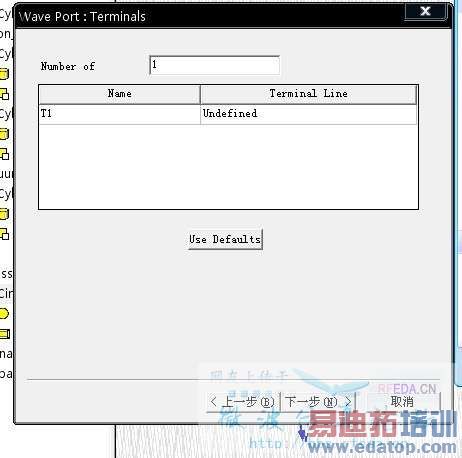

相同的驅動 3Dmodel建好后，設置Waveport端口時，會出現兩種完全不同的界面，如下圖，11111圖設置完運算VSWR結果正確，222222圖VSWR結果錯誤,請問是什么原因？
LZ選用的solution type不一樣
solution type 都是 Driven Terminal。
我設置的waveport都是圖2形式的
圖1形式的還真沒碰到過
圖2需要設置校準積分面，我也是新手不知道回答的正確不。盼高手回答
剛看了看圖一是driven求解模式，不用畫積分線，圖二是driven terminal模式，需要畫積分線
可能lz畫積分線方向畫錯了，看看fullbook上同軸饋電微帶天線例子就好了
