HFSS11 中如何畫等高線場圖謝謝
來源：edatop
更新時間：2024-10-05
閱讀：
在網(wǎng)上搜了許久，只看到HFSS軟件的介紹中說可以畫 等高線，其他的就沒有了，懇請各位高手指點(diǎn)一下，先謝謝啦！

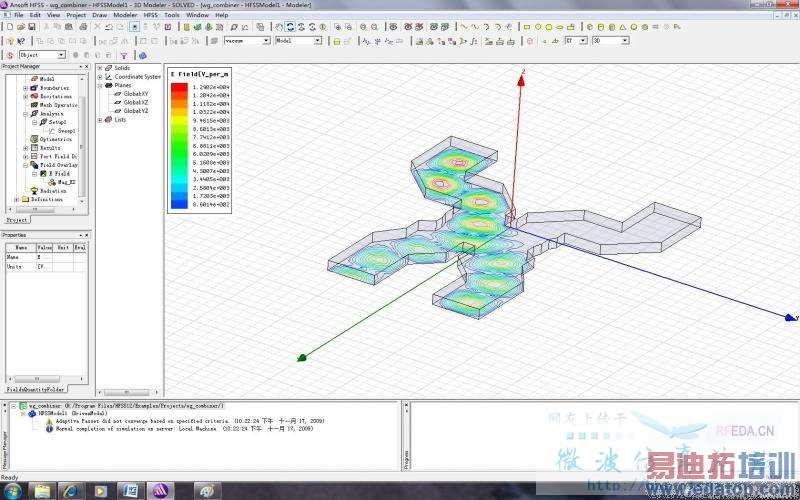

是這樣嗎?

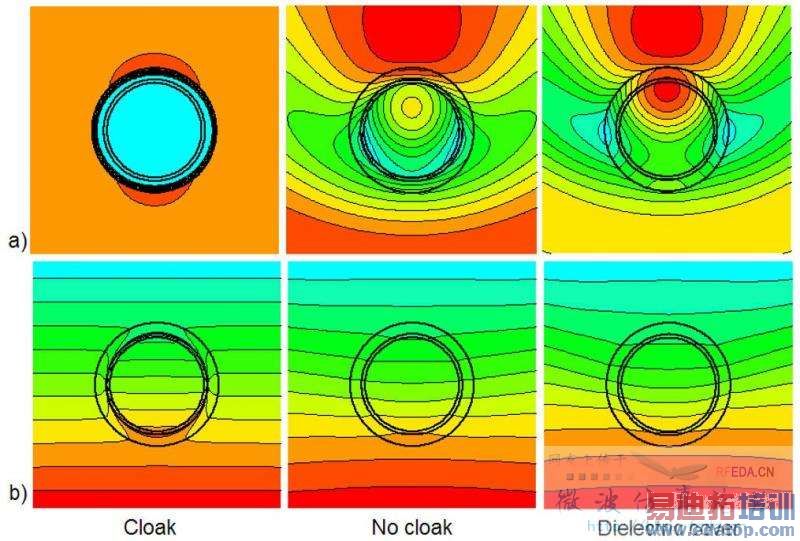

看的不太清楚，場圖是肯定的，我畫的場圖只能用顏色來表征場的大小，各顏色之間沒有等高線，我想要如圖的這種效果
恩,明白了.這個不算是等高線吧

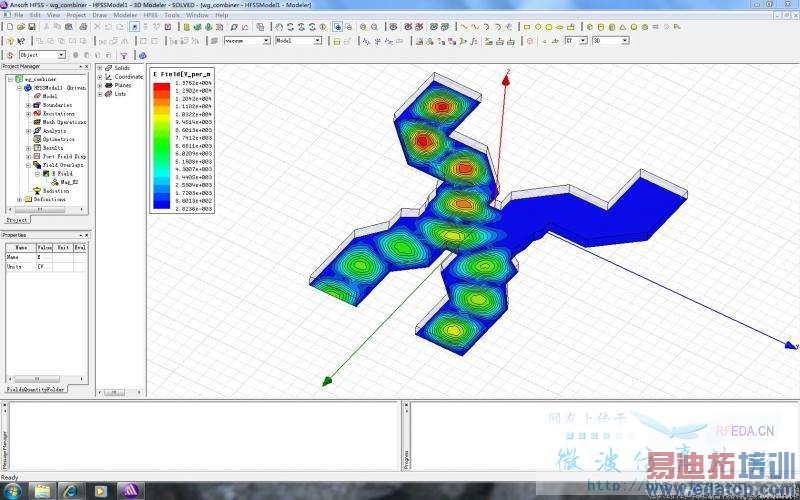

操作應(yīng)該是
右鍵單擊E field - modify attribute - 選plots頁 在scalar plots中把outline鉤選上。如果要改變場表示形式，就改isoval type
其中有我那個圖中的等高線模式
昨天我也弄出來了，謝謝啦！再請教一個問題：HFSS里能不能畫場的相位圖？
可以,選vector那個
好像選vector做不出來，要求是效果跟我上面那幅圖的第二行圖是一樣的
