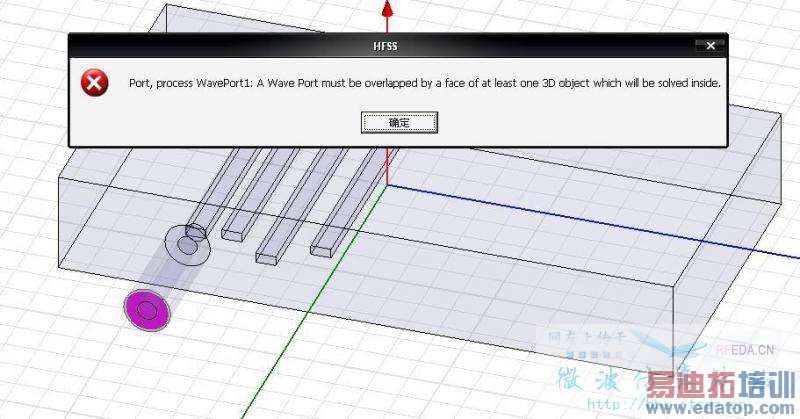

各位高手請教一下，小弟在學習貴網站提供的HFSS中文手冊（10.0版本）時，在學到438-457帶通濾波器時，設置微波端口，我用的是模式驅動，設置微波端口出現了這樣的錯誤（如貼圖所示貼圖）是怎么回事？為什么教材里能設置該同軸面為微波端口？謝謝
你用waveport時，端口要包裹在金屬里面，你只要在port口外畫一個金屬實體蓋住waveport就可以了
波端口是在三維體上
如果你是平面
建議用集總端口
