波導魔T的H臂和E臂怎樣寬帶匹配
來源：edatop
更新時間：2024-10-05
閱讀：
請問波導魔T的H臂和E臂怎樣寬帶匹配。

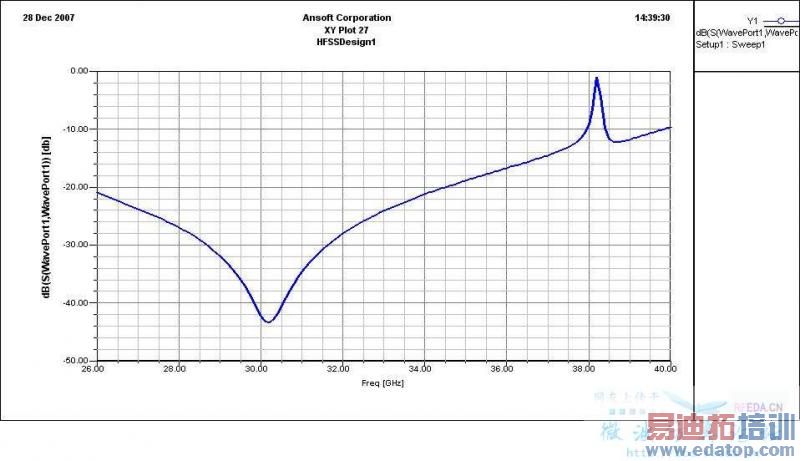

當我用銷釘匹配H臂時，在38GHz附近的諧振點怎么也消不掉（如圖），不管是移動銷釘?shù)奈恢没蚴歉淖冧N釘?shù)陌霃蕉疾恍校?qǐng)問是怎么回事，怎樣才能消除。
只用銷釘無法實現寬帶匹配，還需要在底面上增加一個錐臺才行，可以參考一些微波方面的書籍
請問誰知道那個諧振點是怎么回事？
你可以看下頻率在那點的電場分布圖,就可以大概知道是什么地方引起的了
我用HFSS仿真魔T的時候，還需要再畫盒子將它包裹起來嗎？我看教程上沒有啊。可是在導入模型以后，總是不讓我算。
