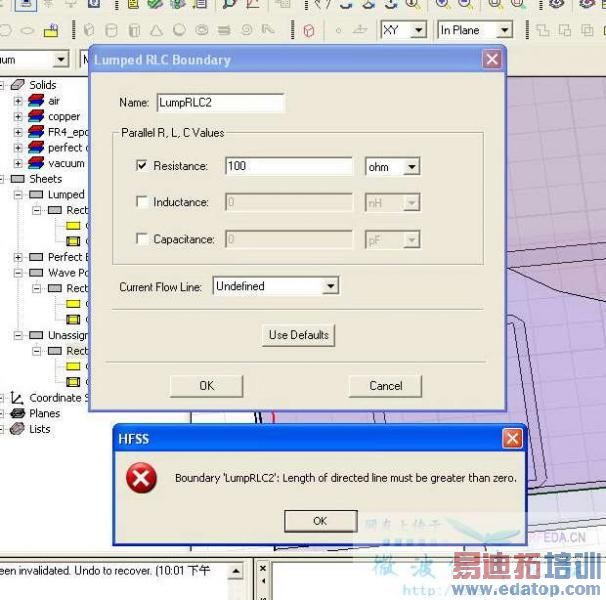

定義功分器隔離電阻的lumped RLC邊界條件，F(xiàn)low line 如何添加？

加了RLC電阻后，必須定義Flow line 才可以，但是Flow line走線是什么方向呢？在help里也沒看出怎么設(shè)置。在哪里看到已經(jīng)定義好的積分線和Flow line起終點坐標？

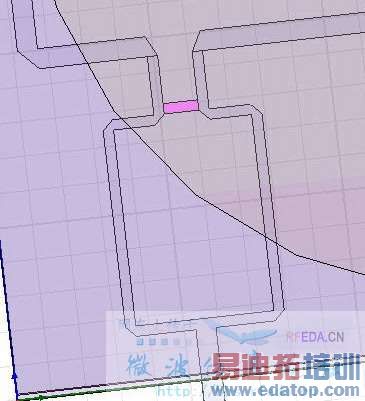

順著紅色小方塊的長邊，從寬邊的中點到另一寬邊的中點

順著紅色小方塊的長邊，從寬邊的中點到另一寬邊的中點 即可

就是電流流向，往你想要的方向就行了
在電阻上畫

只要沿著長邊就可以了，方向?qū)τ诠Ψ制鱽碚f沒什么影響的。
