CST仿真邊界的確定

就是模型外面那個默認的計算邊界如何設定啊?
好像自己會變化，
例如，如果對于附件那種，我只導出波導的全部電場分布時，隨著所取間隔的不同，Z向邊界會發生變化
想問下如何處理

看內部場動畫顯示，我說的是波導壁上的，也可以看空間場，定義場監視器就可以了

如果你建立的是真實波導結構，那就用OPen邊界吧，CST建模一定要注意你選擇的模板的背景材料才可以，否則會導致錯誤發生

我是用的open 邊界，我想問下這個邊界大小能實際控制么?或者說我從哪能看到這個邊界的具體數值呢?

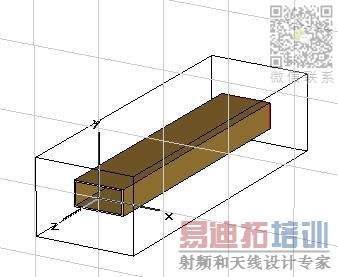

如果你畫的是矩形波導，可以選擇一個波導模板，他的背景材料是PEC，所以你畫的時候只需畫他的內部的介質就可以了。外面的金屬壁是不用畫的。邊界就選擇電邊界就可以了

open只是它的背景環境，對波導的仿真，實際上作用不大，如果是波導裂縫天線的話，另當別論，波導臂會自動設置為電邊界的，這個你無需擔心，你建立的實際模型就是金屬結構的
