cst設計多頻單極子天線，gsm頻段的增益是負值，應該怎么辦呢？
來源：edatop
更新時間：2024-09-07
閱讀：
最近用cst軟件設計了一款多頻單極子天線，有g(shù)sm ,DCS,WCDMA三個頻段，可是其中GSM頻段的增益是負值-4.2dB，應該修改哪些參數，可以使GSM頻段的增益變成正值呢?

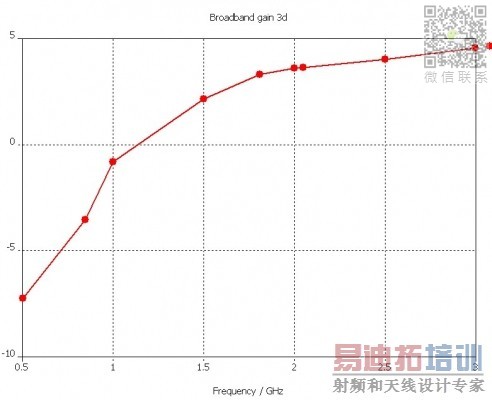

先看你模型 然后看你的farfield plot里設置的是哪個增益 一個是CST的增益另一個是IEEE定義的增益 你兩個都看下
:27bb :27bb
如果是設計在手機尺寸大小的情況
通常在gsm850/900的頻段上如果效率有50%附近
增益值大約會在-1~1左右
所以如果增益小於-1
應該是天線效率太低造成
