cst里面怎么畫螺旋曲線？
來源：edatop
更新時間：2024-09-07
閱讀：
求教?cst里面怎么畫螺旋曲線啊?謝謝
HFSS講了怎么畫螺旋曲線 ，現在再說說怎么用CST來畫這個螺旋吧。
1 選擇 curves--new curve

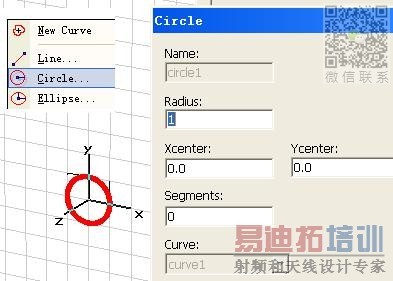

2 選擇 curves--circle 如圖 畫一圓

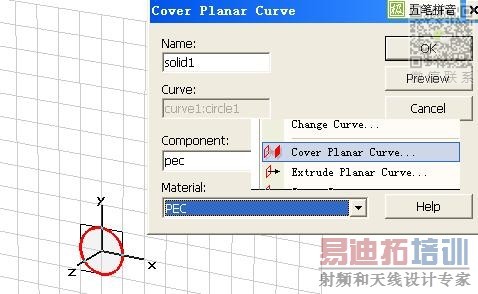

3 變成面（如圖） 選擇這個面

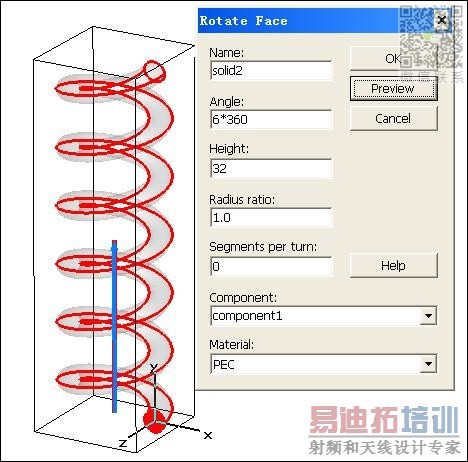

4 rotate 提示選擇旋轉軸
。還是老大強。！
那拋物面天線怎么畫呢?
天啦，還是tensor有耐心
拋物面天線用 cst的 2D-curve macro 就可以畫，需要旋轉一下
done！
創造一個良好的交流氣氛嘛，也不是太麻煩，大家都能說一點會的，嘿嘿，我也可以從別人那多學點了！
學到了，強
在它得eaxmple里面有例子
你可以看一下
