利用ADS Momentum設計微帶天線(Patch Antenna)

作者:mweda    文章來源:mweda    點擊數:    更新時間:2008-10-17

 利用ADS設計平板天線

    首先在ADS Main Window中開啟一個Data Display Window(點選window new data display)後在此視窗中建入Equation(1)、(2)、(3)如圖1,然後在Layout Window中畫出電路圖形(圖2),而後點選Layout Window中momentum substrate create/modify 去定義基板參數(圖3、4);點選momentum mesh setup,設定切割區塊的大小和切割的頻率,如圖5;點選momentum simulation S-parameters,啟動電磁模擬器momentum並開始模擬,如圖6。模擬結束後可在Data Display Window中看到模擬結果,如圖7所示,點選momentumapost -processingaradiation pattern,去看遠場場型(Far-field pattern),如圖8所示;在圖8的視窗中可點選current set port solution weights,設定想看電流變化的頻率點,如圖9、10。圖11秀出在諧振頻率點的電流變化。

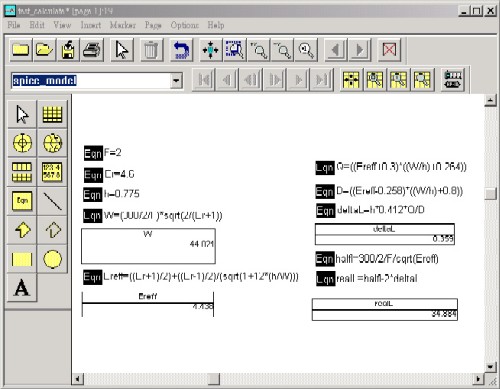

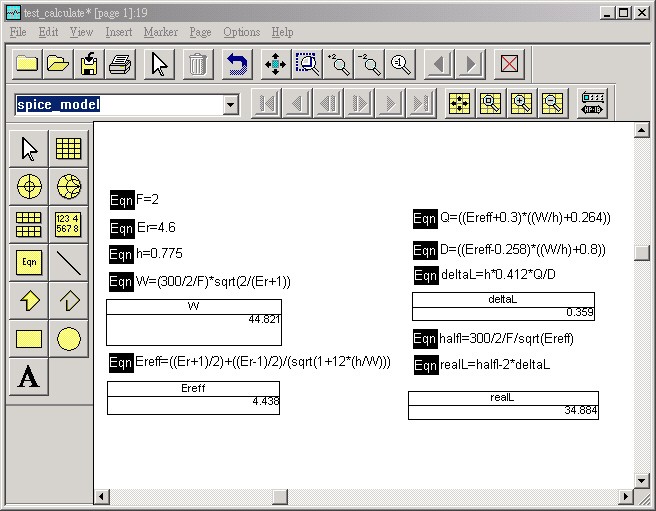

圖1 在data display window中建入equations

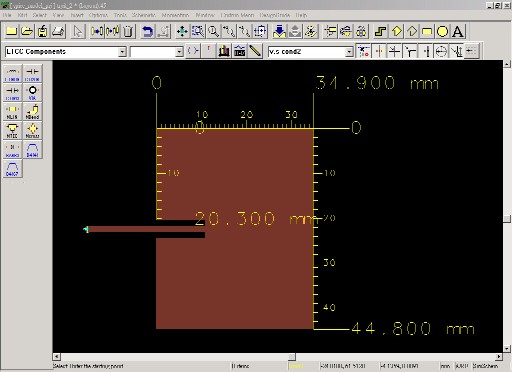

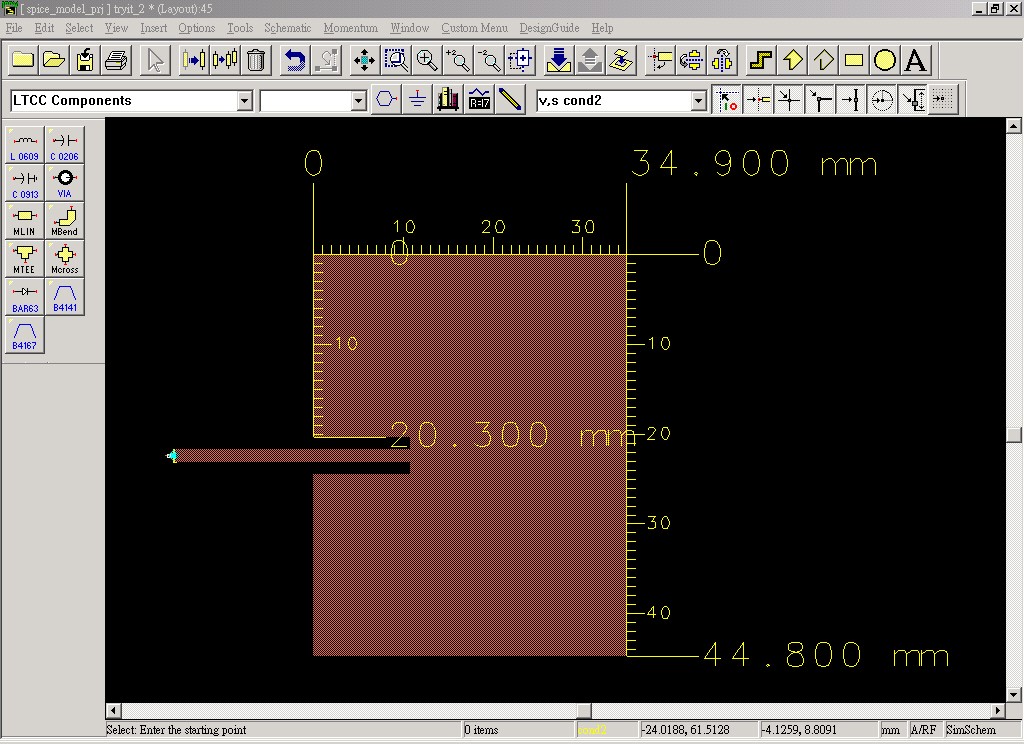

圖2 平板天線的佈局圖

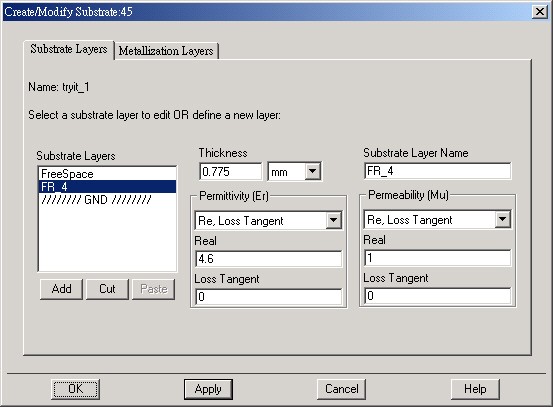

圖3 定義基板參數

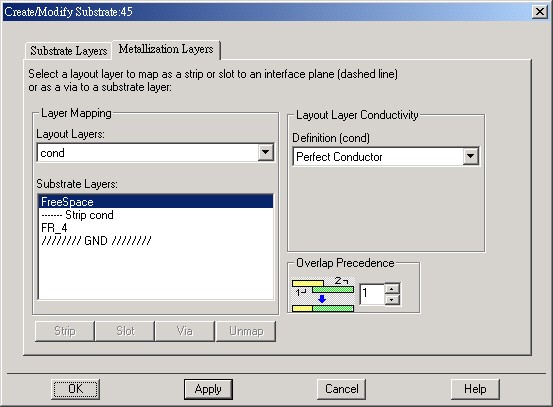

圖4 定義金屬參數

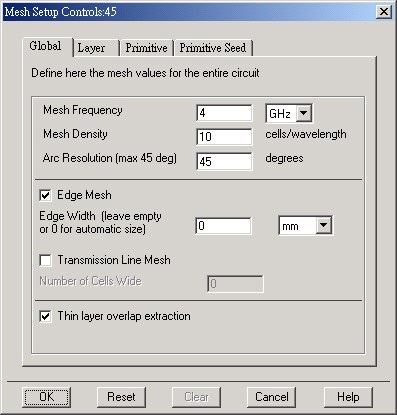

圖5 設定mesh frequency 和 mesh density

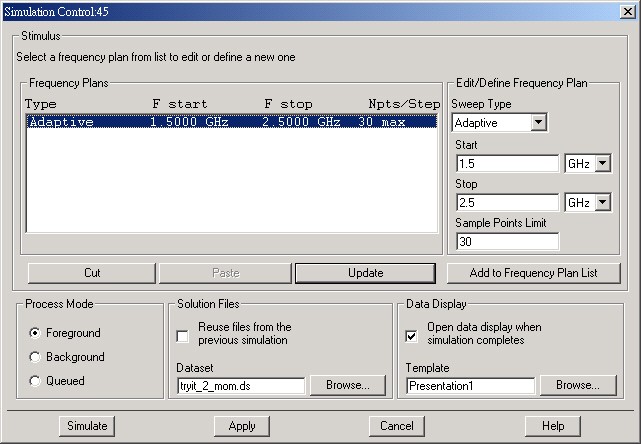

圖6 模擬設定
