R&S矢量網絡分析儀：R&S ZVA

頻率范圍上限：8 /24/40 GHz ；端口數：2/4

該設備在測量速度、動態范圍、靈活性和測量精度之間達到了一個完美的平衡，它可以很理想地滿足當前和未來的測量任務要求。之前，Rohde & Schwarz的R&S ZVR系列矢網在射頻微波測量領域建立了標準；現在，R&S ZVA繼續保持了這個成就；隨著R&S ZVA系列新產品的出現，Rohde & Schwarz正領導著未來矢量網絡分析儀發展的方向。R&S ZVA的接收機采用了基波混頻技術，以確保獲得高靈敏度和寬動態范圍；非常快速的頻率綜合器獲得了很短的測量時間。正是它那卓越的性能、全新的功能、精密的圖形用戶界面和極大的靈活性，使得R&S ZVA成為實驗室和生產環節中完成繁難任務必不可少的工具。

多端口概念 上限頻率：8/24/40 GHz；端口數：2/4 所有的發生器/接收機通道直接接入第二個內部源（僅限于4端口儀器）多端口處理能力

最高的網絡分析儀性能 寬動態范圍：> 135 dB（典型值>145 dB，帶有直接接收機通道）高輸出功率：> 15 dBm 寬功率掃描范圍：> 50 dB 最好的精度

強大的功能 放大器/混頻器測量教 交調測量 “熱S參數”測量平衡器件測量高速時域分析標網分析（外接R&S NRP）

高測量速度 每點：<3.5 μs （連續波模式，1MHz中頻帶寬） 201點測量時間：<4.5 ms（頻率掃描）通道間切換時間：<1 ms 設置間切換時間：<10 ms 數據傳輸時間：<0.7 ms(201 點，通過RSIB) 同時測量多于1個待測件

現代的用戶界面 基于Windows系統直觀的鼠標操作熱鍵、軟鍵操作大量的通道、軌跡數并行設置管理操作向?qū)В豪�如平衡器件測量和校準

連接 兼容傳統的設計工具軌跡數據可在PC和R&S ZVA之間雙向傳輸通過GPIB和LAN口遠程控制通道比特－高速控制外部部件 USB連接

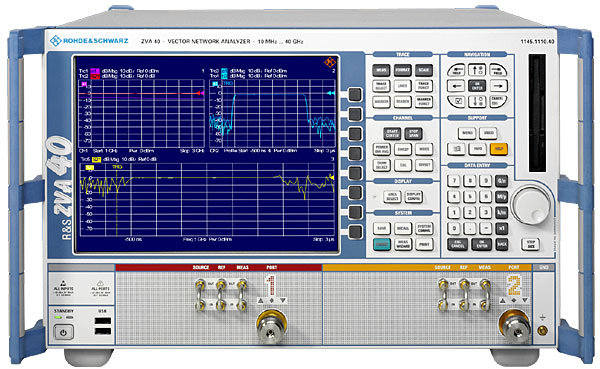

R&S ZVA With Two Ports

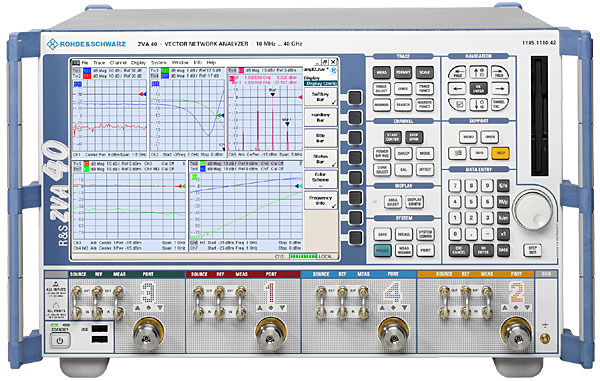

R&S ZVA With Four Ports
