HFSS仿真2×2 線極化矩形微帶貼片天線陣

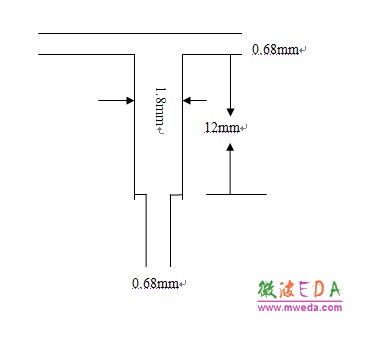

    2 個50歐姆的貼片天線并聯，即為25歐姆，用λ/4阻抗變換器使之與50歐姆的微帶傳輸線匹配，而單個貼片天線微帶饋線寬度由上述單個貼片天線的設計可知為0.68mm，此處仍與50歐姆匹配，故末端饋線寬度仍為0.68mm。此時的重點是設計T 形頭，結果優化仿真得T 形頭長為λ/4即12mm，寬為1.8mm；較窄微帶線部分的寬仍為0.68mm。此時優化后的貼片天線長度為15.70mm，寬度為17.12mm。匹配網絡端口設計如下。

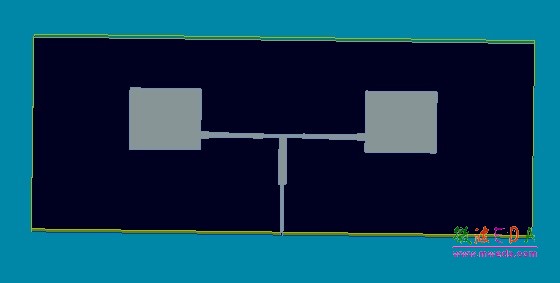

    2.1 2×1 貼片天線陣的設計模型

    2.2 S11仿真結果

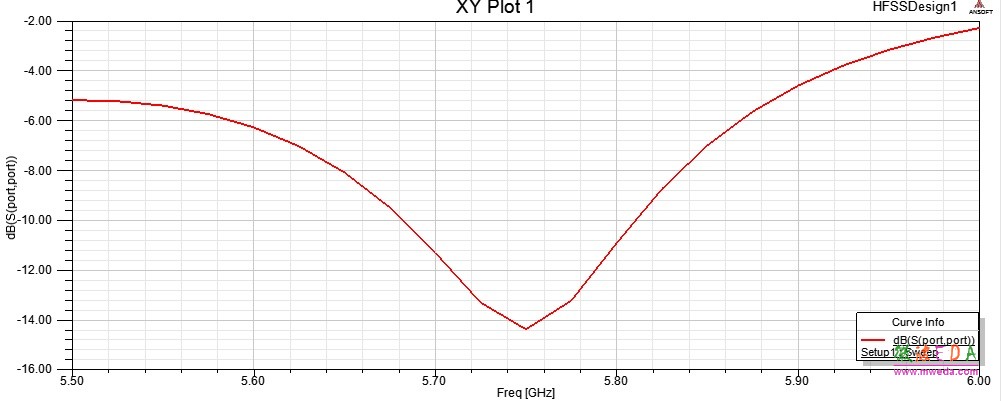

    可以看到，天線的諧振頻率為 5.75GHz，反射系數為-14.5dB。

    2.3 三維增益方向圖

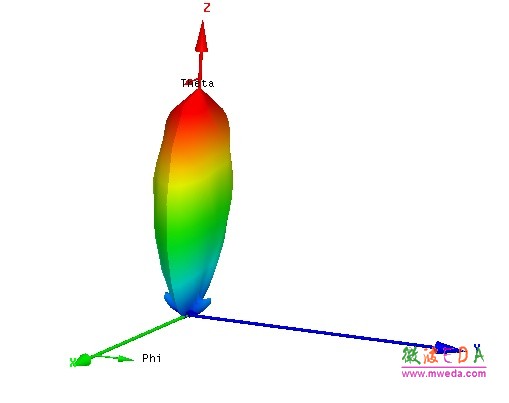

    由2×1 矩形天線陣的三維方向圖可以看出，其方向性相對于單個貼片天線增強，在theta=0°的方向輻射增強。

    2.4  E 平面方向圖

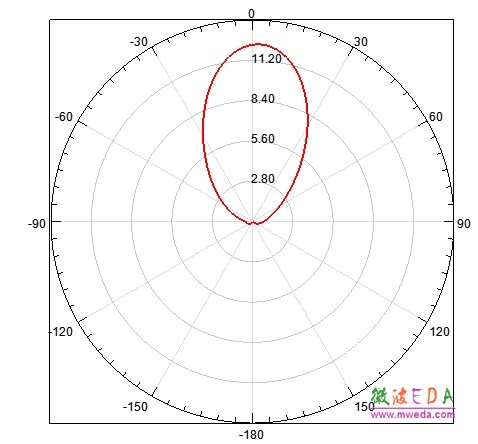

    由方向圖可以看出，2×1 矩形天線陣方向性較單個天線變好，增益也有所提高。

    2.5 駐波比VSWR

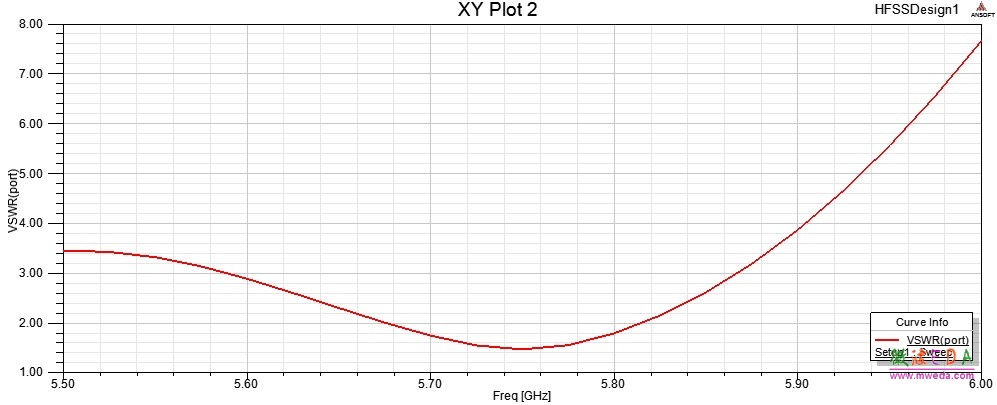

    結合方向圖和駐波比曲線，可以看出，2×1帖片天線陣列相對于單個貼片天線，天線的增益增加，約為 12.2dB；帶寬有所減小，以5.75GHz 為中心頻率，在約140MHz 的范圍內滿足VSWR<2。
