HFSS場計算器功能介紹

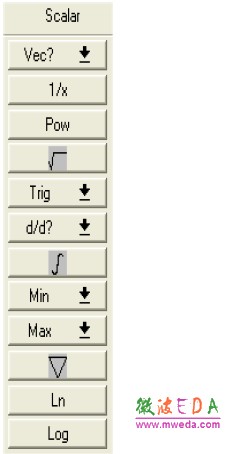

    Vec? > X, Y, 或 Z 作用于第一行的標量或者復數標量使其變為矢量的相應某一個分量。 (數據將變為矢量或者復矢量)
     1/x 倒數：求算式的倒數。復數或實數。
     Pow 乘方：輸入次序：在第一行填入底數；填入乘方數；單擊[Pow]；顯示出乘方式。
    √ 開平方。
    Trig 輸入三角函數運算符：sin, cos, tan, asin, acos, atan, and atan2. 作用于第一行的實數數據，以弧度為單位。Atan 角度范圍為-90 到90 度，atan2 角度范圍為-180 到180 度
    d/d? > X, Y, 或 Z 微分運算。
    ∫ 積分運算：可在線、面或體上對各種物理量進行積分運算。在第一行上顯示幾何結構，第二行輸入積分計算的物理量。計算輸入次序：首先建立算式，得到所需的場量，在Geometry 中選定積分計算的幾何體（線、面或體），點擊積分命令，進行積分運算，得到積分算式，點擊[Eval]得到積分數值。（注意：對復數積分時可對實部和虛部分開操作，然后再通過 ComplexReal 和 ComplexImag 進行操作得到結果。）
    Min 和 Max 均包含Value 和 Position 兩個操作。可以得到最小和最大的場數據和位置。該操作對象必須是非復數標量并限于某些特定操作 (Domain 或 Value) 如：SclLin, SclSrf , SclVol。
    ∇ 梯度計算：操作對象可以是復數，結果數據是矢量。
    Ln 和 Log 自然對數計算和常用對數計算，兩者操作對象是實數，正標量數據。(如對 一常量取對數，必須先通過 Abs 操作取絕對值確保數據非負)

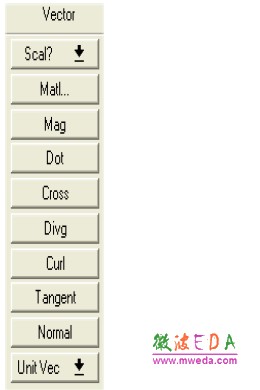

    3.8 矢量操作.

    Scal? > X, Y, 或 Z 矢量的幅度，可選 X，Y或 Z分量。

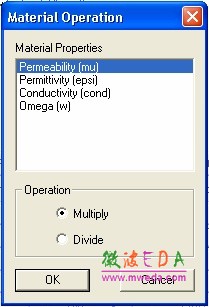

    Matl：第一行的算式與材料特性進行乘除運算。輸入過程：選擇[Matl] 。顯示[Material Operation]；選擇材料特性，Permittivity (epsi):相對介電常數，Permeability (mu):相對磁導率， Conductivity:電導率，Omega (ω):角頻率、ω選擇[Multiply] 或 [Divide] ； [OK] 結束。
    Mag 得到矢量算式的幅度。不影響復數形式。
    Dot 和 Cross 點乘和叉乘。Dot 操作后結果變為標量（實數或復數，依賴于操作的矢量形式）。
    Divg (Divergence) 和 Curl 矢量散度計算和矢量旋度計算。Divg 操作后結果為標量。Tangent 矢量在曲線上切向分量計算。建立矢量算式；通過[Geometry/Line] 選擇物體；選擇[Tangent] 計算切向分量。
    Normal 計算物體表面或曲面上的法向分量。
    Unit Vec > Tangent 和 Normal ，法向或切向單位矢量。Tangent：切向單位矢量；Normal: 法向單位矢量。

    3.9 計算結果輸出

    Value 計算空間某點的場量值，場量幅度值，場量的 X ，Y， Z 分量。第二輸入行的數 據可以是矢量或標量但必須是實數。第一行的幾何圖形可以是任意（點、面、線或體）。
    Eval 得到積分運算、最大值、最小值等數值計算結果，不顯示單位。必須是單個數據， 數據格式可以是標量、復數、矢量。
    Write 將算式計算的結果以文件形式存盤以供 HFSS 之外所用。

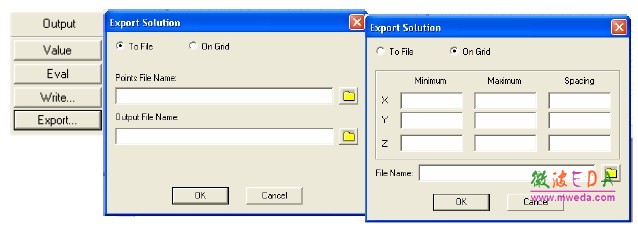

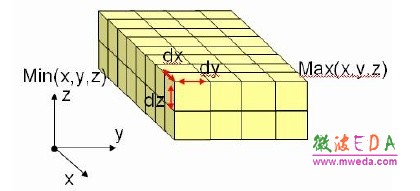

    Export 將算式得到的場量按坐標范圍輸出。
