9.5 給耦合器模型分配邊界條件和激勵

    設置環形帶狀線 Trace 為理想導體邊界條件，設置其4 個輸入/輸出端口的激勵方式為波端口激勵。

     1．設置環形帶狀線Trace 為理想導體邊界

    在操作歷史樹下選中環形帶狀線 Trace，選中后的環形帶狀線模型會高亮顯示；然后右鍵 單擊工程樹下的 Boundaries 節點，從彈出菜單中選擇【Assign】→【Perfect E】，打開 Perfect E Boundary 對話框，如圖 9.18 所示。直接單擊對話框的按鈕，設置選中的環形帶狀線 Trace 為理想導體邊界。

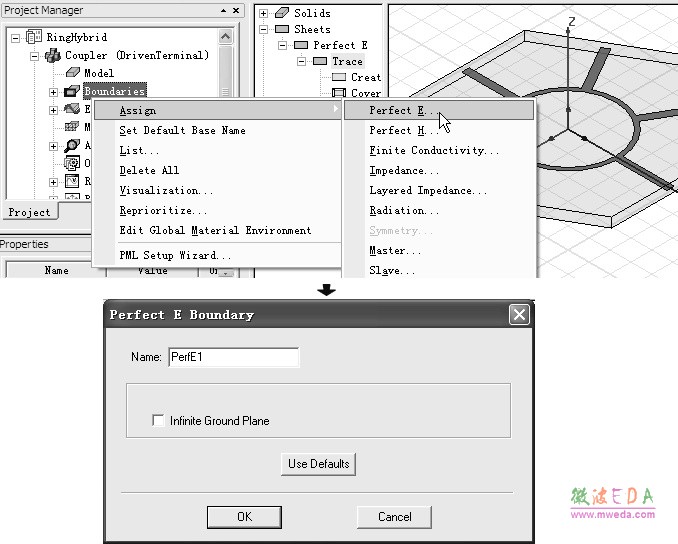

圖 9.18 設置環形帶狀線 Trace 為理想導體邊界

    2．設置耦合器4 個端口為波端口激勵

    耦合器 4 個端口的編號如圖 9.19 所示，4 個端口的激勵方式都設置為波端口激勵。首先設置端口 1 為波端口激勵。

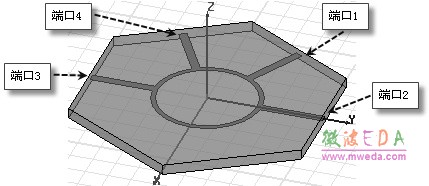

圖 9.19 耦合器4 個端口的編號

    單擊F 鍵，切換到面選擇狀態。在介質層 Substrate 的上表面靠近端口1 處，單擊鼠標，選中物體Substrate 的上表面，然后按下快捷鍵 Ctrl+B，此時會選中端口 1 所在的表面。選中端口1 表面后，右鍵單擊工程樹下的 Excitations 節點，從彈出菜單中選擇【Assign】→【W(wǎng)ave Port】， 打開如圖 9.20 所示的“終端線設置”對話框，單擊該對話框的按鈕，設置端口1 的激勵方式為波端口激勵。端口1 的激勵方式設置完成后，默認的端口激勵名稱 WavePort1 和終端線 名稱 Trace_T1 會添加到工程樹的 Boundaries 節點下。右鍵單擊工程樹 Boundaries 節點下的端 口激勵名稱 WavePort1，從彈出菜單中選擇【Rename】命令，重新命名激勵名稱為 P1；在工程 樹下，單擊 P1 左側的 按鈕，展開 P1，會看到默認的終端線名稱 Trace_T1；右鍵單擊終端線名稱 Trace_T1，在彈出菜單中選擇【Rename】命令，重新命名終端線名稱為T1。

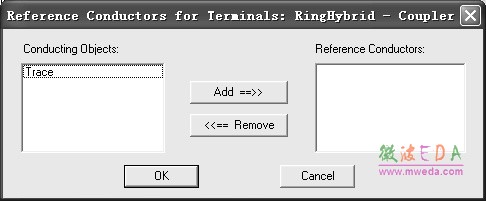

圖 9.20 “終端線設置”對話框

    雙擊工程樹 Boundaries 節點下的端口激勵 P1，打開Wave Port 對話框，選中對話框的 Post Processing 選項卡，確認其端口阻抗為 50 歐姆，如圖 9.21 所示；然后單擊按鈕，關閉該對話框。

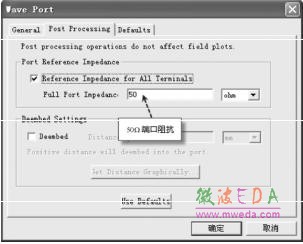

圖 9.21 Wave Port 對話框

    使用相同的操作，分別設置端口 2、端口 3、端口 4 的激勵方式為波端口激勵，并把波 端口激勵和終端線的名稱分別命名為 P2、P3、P4 和 T2、T3、T4。波端口設置好之后，工程 樹下的 Boundaries 節點如圖 9.22 所示。

圖 9.22 工程樹下的波端口和終端線名稱


    說明： 在終端驅動求解類型下，HFSS11 版本和 HFSS11 之前的版本關于波端口激勵 的設置操作是完全不同的。在 HFSS11 之前的版本中，終端驅動求解類型在定義波 端口激勵時需要用戶手動設置終端線（Terminal Lines）作為電壓的積分路徑，HFSS 根據設置的終端線計算端口節點電壓。在 HFSS11 版本中，由用戶手動設置終端線 作為電壓積分路徑計算節點電壓，改為由系統自動設置終端線作為磁場的積分路徑 計算節點電流。本章是基于 HFSS11 版本操作講解的，對于之前版本的操作，讀者 可以參考相關版本軟件自帶的幫助文檔。
