8.4 HFSS天線仿真設計分析結果

文章來源: 本站原創    錄入: mweda.com

    在實際應用中,通常使用球坐標系來處理天線的輻射問題。對于直角坐標系中三維空間的任一位置 P(x,y,z),用球坐標系可以表示為 P(r,theta,phi)。其中,r 是坐標原點與點 P 之間的徑向距離,theta是坐標原點到點 P 的連線與 z 軸正向之間的夾角,phi 是坐標原點到點 P 的連線在 xy 平面的投影與 x 軸正向之間的夾角,可以參考圖 8.14。球坐標系中 r、theta、phi 的變化范圍分別為 0≤r<+∞,0≤ theta ≤ 180°,0≤phi≤360°。


圖 8.14 球面坐標(r,theta,phi)

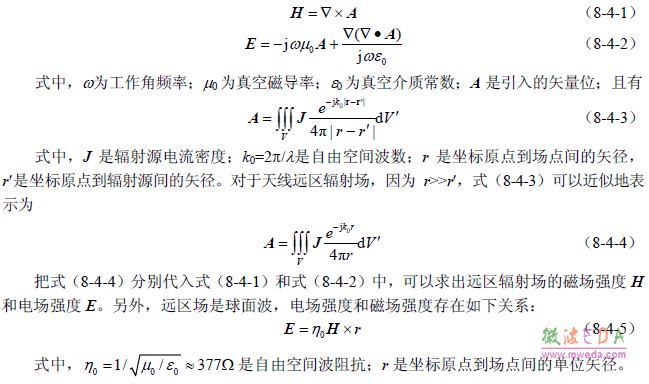

    在球坐標系下,天線輻射到自由空間的磁場和電場分布可以由下式計算:

     天線輻射能量到自由空間,需要計算遠離輻射源處的電磁場分布。HFSS 中定義了輻射邊界條件和 PML 邊界條件用以模擬開放的自由空間,計算天線的輻射問題。因此,HFSS 在處理天線等輻射問題時,必須使用輻射邊界條件或者 PML 邊界條件。



    8.4.1 定義遠區場輻射表面


    在 HFSS 數據后處理模塊,為了能夠查看天線方向圖、天線方向性系數等參數,首先需要定義遠區場輻射表面。

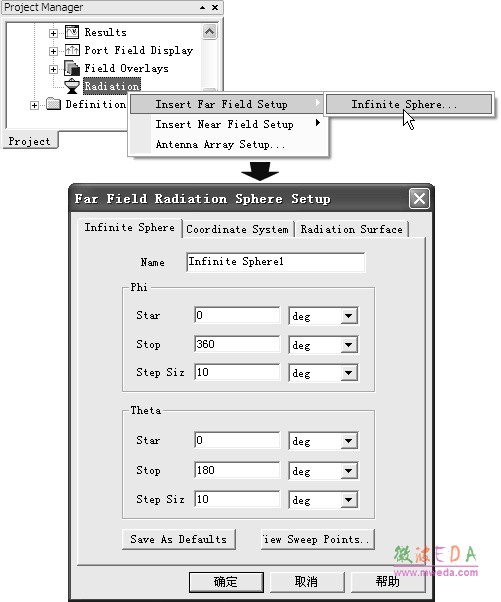

    從主菜單欄選擇【HFSS】→【Radiation】→【Insert Far Field Setup】→【Infinite Sphere】 命令;或者右鍵單擊工程樹下的 Radiation 節點,從彈出菜單中選擇【Insert Far Field Setup】→【Infinite Sphere】命令,打開 “遠區場輻射表面設置”對話框,如圖 8.15 所示;定義和添加遠區場輻射表面。


圖 8.15 “遠區場輻射表面設置”對話框

    在該對話框的 Infinite Sphere 選項卡界面的 Name 項輸入遠區場輻射球面的名稱;Phi 欄是定義圖 8.14 所示的球坐標系中角坐標Phi的范圍和步進值,Theta 欄是定義圖 8.14 所示的球坐標系中角坐標Theta 的范圍和步進值;二者的角度范圍由 Start、Stop 項設置,步進值由 Step Size 項設置,單位可以是角度(°)或者弧度(rad)。 對話框中的Coordinate System選項卡和Radiation Surface選項卡一般保持默認設置不變。 最后單擊確定按鈕,完成遠區場輻射表面設置。設置完成后,Name 項定義的輻射表面的名 稱會添加到工程樹的 Radiation 節點下。
