8.2.4 查看數值結果的操作步驟

    從前面的講解中，我們知道 HFSS 數據后處理模塊有多種方式顯示數值結果，這里我們以直角坐標圖形顯示 S 參數結果為例，說明查看數值結果的具體操作步驟。

    打開第 2 章保存的設計工程Tee.hfss，該設計中的T 形波導是一個三端口器件，下面我們來詳細介紹如何查看其 S11、S21和 S31參數隨著頻率變化的曲線圖。

    右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Modal Solution Data Report】→ 【Rectangular Plot】命令，打開如圖 8.5 所示的結果報告設置對話框。

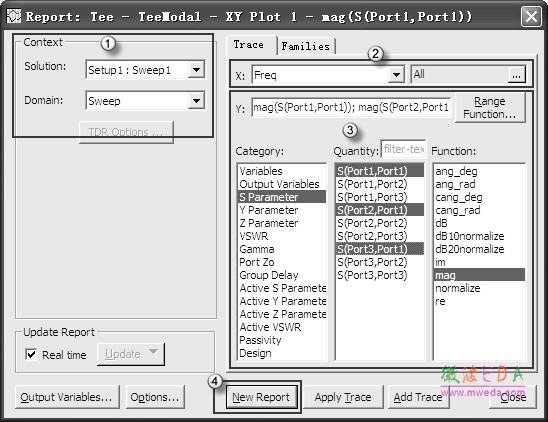

圖 8.5 “結果報告設置”對話框

    在該對話框中，①處選擇求解設置項，本例中是查看 S 參數和頻率的關系曲線，因此選擇掃頻設置 Setup1:Sweep1。在②處設置橫坐標 x 軸的參數，這里選擇頻率變量 Freq 作為橫 坐標。在③處設置縱坐標 y 軸的參數——把需要查看的參數 S11、S21和 S31設置為縱坐標的參數；Category 項列出了所有可顯示的參數，這里選擇 S Parameter；Quantity 項列出了所有的 S 參數，因?yàn)樵撛O(shè)計中端口名稱分別定義為 Port1、Port2 和 Port3，所以 S11顯示為 S（Port1， Port1），S21顯示為 S（Port2，Port1），依此類推；按住 Ctrl 鍵，同時選擇 S（Port1，Port1）、 S（Port2，Port1）和 S（Port3，Port1）；Function 項列出了 S 參數相關的數學函數，這里選擇 mag，表示顯示 S 參數的幅度。在④處單擊按鈕，即可生成以直角坐標圖形方式 顯示的 S11、S21和 S31的掃頻結果報告，報告如圖 8.6 所示。最后單擊按鈕關閉對話框。

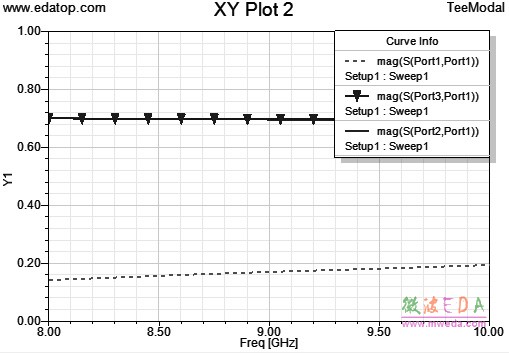

圖 8.6 直角坐標圖形方式顯示的 S 參數結果報告

    單擊按鈕生成結果報告后，結果報告的名稱會自動添加到工程樹的 Results  節點下，對于直角坐標圖形顯示方式，默認的結果報告名稱為 XY Plot n，其中 n 是按順序排 列的 1，2，3，…，整數。
