6.5 設計檢查和運行仿真分析

    在 HFSS 的設計流程中，當用戶完成了創建物體模型結構、分配邊界條件和激勵方式以及添加分析設置或掃頻設置這幾大步驟后，接下來就可以運行仿真分析，對當前設計進行仿真求解了。在運行仿真分析操作之前，用戶通常還需要進行設計檢查，以檢查設計的完整性以及設計中是否存在錯誤。

    6.5.1 設計檢查

    從主菜單欄選擇【HFSS】→【Validation Check】操作命令，或者單擊工具欄的 按鈕， 即可以執行設計檢查操作，彈出如圖 6.14 所示的設計檢查對話框。

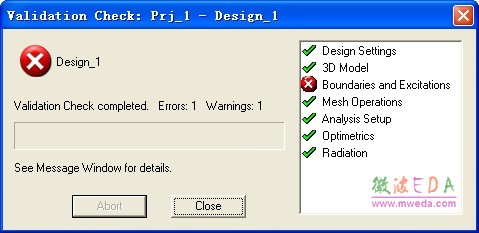

圖 6.14 “設計檢查”對話框

     在“設計檢查”對話框中， 表示該步驟完整且正確， 表示該步驟有警告信息， 表示該步驟不完整或者有錯誤。對于設計檢查對話框出現的警告或錯誤信息，用戶需要仔細查 看信息管理窗口的提示信息，根據提示信息找出警告或錯誤的原因，并在設計中做出正確的修改。

    6.5.2 運行仿真分析

    如果設計檢查中，所有步驟都是正確且完整的，就可以運行仿真分析了。HFSS 中有 3 種操作方式用來運行仿真分析：一是從主菜單欄選擇【HFSS】→【Analyze All】操作命令，如圖 6.15(a)所示；二是單擊工具欄的 按鈕，如圖 6.15(b)所示；三是選中工程樹下的 Analysis 節點，單擊右鍵，從彈出菜單中選擇【Analyze All】操作命令，如圖 6.15(c)所示。

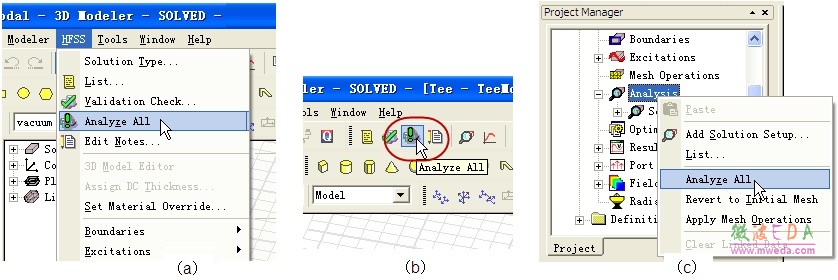

圖6.15 運行仿真分析操作

    需要注意的是，上述 3 種操作方式執行的都是運行當前設計中所有求解設置項和掃頻設置項的仿真分析。如果只需要運行當前設計中某個求解設置項或者某個掃頻設置項，可以在工程樹下選中該求解設置項或者掃頻設置項，然后單擊右鍵，從彈出菜單中選擇【Analyze】命令。例如，假設當前設計中定義了 Setup1、Setup2 兩個求解設置項，Setup1 求解設置項下定義了 SweepA、SweepB 兩個掃頻設置項，Setup2 求解設置項下定義了 SweepC 一個掃頻設 置項，現在只準備運行 SweepB 這個掃頻設置項，則可以在工程樹下選中掃頻項 SweepB，然后單擊右鍵，從彈出菜單中選擇【Analyze】命令，如圖 6.16 所示，這樣就可以實現只運行 SweepB 掃頻項。

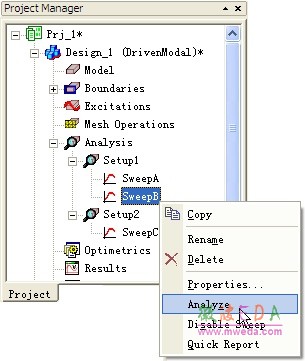

圖 6.16 運行單個掃頻項
