4.5 HFSS的選擇操作

    選擇目標對象是 HFSS 最基本的操作之一，因為要執行命令就離不開選擇目標對象。本節我們就來詳細介紹 HFSS 中的選擇操作方式。讀者在閱讀本節的同時應注意結合實際操作， 做到熟練掌握。

    4.5.1 選擇模式

    在講解具體的選擇操作之前，我們首先來介紹一下選擇對象的類型。在 HFSS 中有 5 種 選擇模式，選擇不同的對象類型，分別為物體（Object）模式、表面（Face）模式、棱邊（Edge） 模式、頂點（Vertex）模式和多種對象（Multi）模式。其中，Object 模式表示選擇整個物體 模型，Face 模式表示選擇三維物體的表面，Edge 模式表示選擇物體的棱邊，Vertex 模式表示 選擇物體的頂點，Multi 模式表示可以同時選擇物體、表面、棱邊或頂點多種對象類型。對于 Multi 模式，可通過從主菜單欄選擇【Edit】→【Select】→【Multi Mode Setting】操作命令， 打開圖 4.24 所示的對話框，來設置可以同時選擇的對象類型。

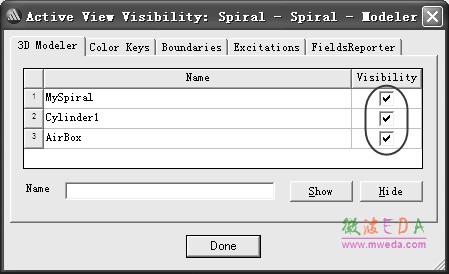

 圖 4.24 Multi 選擇類型設置

    通常，系統默認的是選擇物體（Object）模式，通過主菜單【Edit】→【Select】命令可 以更改或切換不同的選擇模式。為了快速地切換不同的選擇模式，HFSS 還提供了兩種更加方便快捷的切換方式。一是在三維模型窗口單擊鼠標右鍵，在彈出菜單的最上方更改不同的選擇模式，如圖 4.25 所示；二是 HFSS 系統給每個選擇模式定義了快捷鍵，快捷鍵就是選擇對象的首字母，如選擇物體（Object）模式的快捷鍵是 O，選擇表面（Face）模式的快捷鍵 是 F，選擇棱邊（Edge）模式的快捷鍵是 E，選擇頂點（Vertice）模式的快捷鍵是 V，選擇多種對象（Multi）模式的快捷鍵是 M，通過這幾個快捷鍵可以快速地切換不同的選擇模式。

圖 4.25 右鍵菜單中的選擇模式切換命令
