2.2 T形波導內場分析

    2.2.1 新建工程設置
    1．運行 HFSS 并新建工程
    雙擊桌面上的 HFSS 快捷方式，啟 動 HFSS 軟件。HFSS 啟動后，會自動創建一個默認 名稱為 Project1 的新工程和名稱為 HFSSDesign1 的新設計，如圖 2.2 所示。

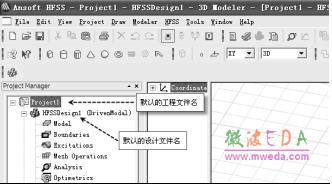

圖2.2  HFSS 默認啟動界面

    從主菜單欄選擇命令【File】→【Save As】，把工程文件另存為 Tee.hfss。然后右鍵單擊 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把設計文件 HFSSDesign1 重新命名 為 TeeModal。

    2．選擇求解類型
    從主菜單欄選擇【HFSS】→【 Solution Type】，打開如圖 2.3 所示的Solution Type 對話框， 選中Driven Modal 單選按鈕，單擊OK按鈕。

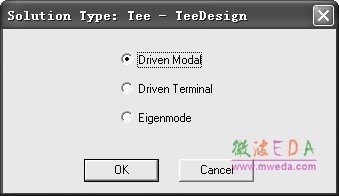

圖2.3 Solution Type 對話框

   3．設置長度單位 從主菜單欄選擇【Modeler】→【Units】，打開如圖2.4 所示的Set Model Units 對話框， 選擇英寸單位，單擊OK按鈕。此時，設置了建模時的默認長度單位，即英寸。

圖2.4 模型長度單位設置對話框
