1.4 HFSS設計流程

    使用HFSS 進行電磁分析和高頻器件設計的簡要流程如圖1.4 所示。各個步驟簡述如下。
    （1）啟動HFSS 軟件，新建一個設計工程。
    （2）選擇求解類型。在 HFSS 中有3 種求解類型：模式驅動求解、終端驅動求解和本征 模求解。
    （3）創建參數化設計模型。在 HFSS 設計中，創建參數化模型包括：構造出準確的幾何 模型、指定模型的材料屬性以及準確地分配邊界條件和端口激勵。
    （4）求解設置。求解設置包括指定求解頻率（軟件在該頻率下進行自適應網格剖分 計算）、收斂誤差和網格剖分最大迭代次數等信息；如果需要進行掃頻分析，還需要選 擇掃頻類型并指定掃頻范圍。
    （5）運行仿真計算。在HFSS 中，仿真計算的過程是全自動的。軟件根據用戶指定的求 解設置信息，自動完成仿真計算，無須用戶干預。
    （6）數據后處理，查看計算結果，包括 S 參數、場分布、電流分布、諧振頻率、品質因 數 Q、天線輻射方向圖等。 另外，HFSS 還集成了Ansoft 公司的 Optimetrics 設計優化模塊，可以對設計模型進行參數掃描分析、優化設計、調諧分析、靈敏度分析和統計分析。

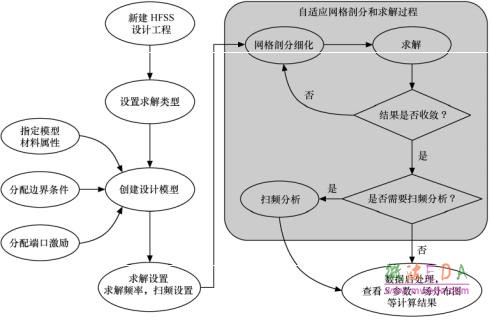

圖1.4 HFSS 設計流程
