高低阻抗線微帶濾波器設計
和CST仿真分析實例
視頻培訓教程
全面、透徹講解了高低阻抗線微帶濾波器的原理和設計
以及使用CST微波工作室仿真分析該類濾波器的全過程

內容介紹    課程試看    版本說明   淘寶購買

 內容介紹

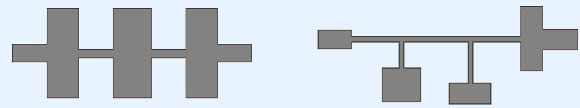

        高低阻抗線微帶濾波器（又名階梯阻抗或階躍阻抗濾波器，英文名為Stepped Impedence Filter），是一種常用的低通微波濾波器，其結構簡單，易于加工，應用廣泛。
        該門課程就是專門來講解高低阻抗線微帶濾波器的設計，以及如何使用CST軟件來仿真分析高低阻抗線微帶濾波器的性能。課程從以微波濾波器綜合設計為基礎的原型電路設計法出發，全面透徹地講解了高低阻抗線微波濾波器的工作原理和設計計算；并通過具體的設計實例，詳細介紹了高低阻抗線微帶濾波器的實際設計步驟，同時演示和講解了使用CST微波工作室仿真分析高低阻抗線微帶濾波器的全過程。
        通過課程的學習，可以幫助學員快速、全面、透徹地理解高低阻抗線微帶濾波器的設計原理，學會并掌握高低阻抗線微帶濾波器的設計流程和CST仿真分析操作。
        課程共分4部分內容，全長逾3個小時，為1024*768分辨率的高清視頻，內容安排如下：
        1. 課程內容介紹
        2. 高低阻抗線微帶濾波器的設計原理和設計步驟
        詳細、透徹地介紹高低阻抗線微帶濾波器的工作原理，從以低通原型濾波器為基礎的綜合設計法出發，推導給出高低阻抗線微帶濾波器的結構參數和低通原型濾波器電路元件值之間的等效關系，從而給出由低通原型濾波器來設計高低阻抗線微帶濾波器設計步驟和計算公式，包括高、低阻抗線特征阻抗的選取以及高、低阻抗線長度的計算。
        3. 高低阻抗線微帶濾波器設計實例
        通過一個高低阻抗線微帶低通濾波器的實際設計實例，并結合CST軟件中的微帶線計算工具，來講解高低阻抗線微帶濾波器具體的設計步驟以及高低阻抗微帶線結構尺寸實際計算。
        4. 高低阻抗線微帶濾波器的CST仿真分析實作
        實例演示和講解使用CST仿真分析高低阻抗線微帶濾波器的完整過程，包括設計建模、求解器選擇、激勵端口設置、邊界條件設計，直至最終給出分析結果。另外，根據前面介紹的設計原理，設計出的高低阻抗線微帶低通濾波器通常會存在通帶截止頻率偏低的問題。在這部分內容的最后，還會講解如何根據分析結果來調整高低阻抗線濾波器的結構尺寸，以解決通帶截止頻率偏低的問題，從而達到實際的設計要求。
　

 課程試看片段
       注：為了減少視頻占用空間，在線試看片段作了壓縮處理，課程的實際效果比此處的在線演示片斷更加清晰。如要觀看更清晰的演示片段，您可以下載視頻到本機播放【點擊下載高清片段】。
