HFSS中看E和H面方向圖該如何設置，看過一些貼子但不太明白

最近在仿一個雙頻天線，但是方向圖總感覺建的不對，附件里有模型。看了不少帖子，還是感覺一頭霧水。達人幫我看看后面該怎么設置才能正確看方向圖吧。如看E面方向圖時我選擇好頻率和phi后add trace怎么和沒設頻率phi時添加的一樣？ 如何才能得到附件里的方向圖啊？ 不勝感激了

網友回復:

這個問題頂起來，我新手，也不知道啊

網友回復:

看看是啥
                    。

網友回復:

我也好想知道~

網友回復:

畫 xoz平面的方向圖時，phi=0，掃描theta從-90~90 就可以了，  此時在sweep里要將theta 那一項放在最上邊，才表示掃描theta。如果畫的是yoz 則將phi改為90就可以了，其他的一樣

網友回復:

頻率問題我覺得你是想看中心頻率處的場型？如果是那么不用設默認也是中心頻率，所以可能看起來一致

如果看全部方向圖，radiation設置里面當然要選擇0-360，0-360（當然你選theta0-180也沒問題，理論也成立），但注意，你的步長最好選小，hfss默認10，你設成1或2，看起來會精確一點。

如果看某個面，那根據你建模的情況設定了，首先你自己得知道哪個是E面，哪個是H面，知道以后再在radiation設置中選擇相應的角度。（看單個面一般用start和stop點選擇同樣角度即可，比如你想看豎直面上某個面，那theta選擇是0-180或者0-360，phi就得選擇0~0或者90~90咯）

估計說也說不清，可以采用以下辦法自己看一下：建立一個單級子或是微帶天線，就是你已知場型的天線，看輻射圖，自己設定后看看，然后不斷調整，之后應該能透徹地知道了

網友回復:

關鍵是了解E面、H面的定義，然后設定theta 和HI角
的范圍（在radiation里面）以及其掃描的步長。

網友回復:

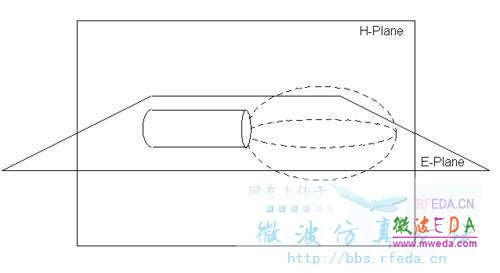

D.K Cheng的書中已有明確描述E跟H平面的定義，只是她書中的天線擺設都是站立的，而我們最常畫平躺的(座標好對應)
所以摟 就換個角度即可，以此款天線來看
上傳兩張圖，希望對你有幫助
