如何抑制地板不對稱對天線方向圖的影響

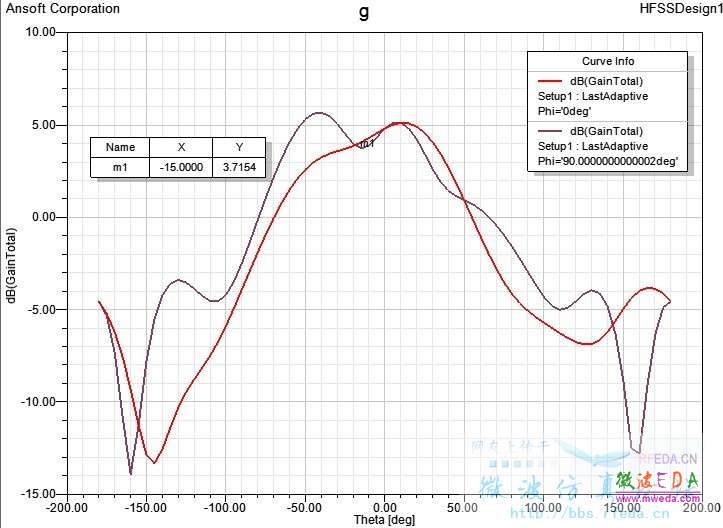

如題所問，一些天線在實際使用時地板是不對稱的，因此造成了方向圖的一定偏向，如下圖所示，方向圖偏左15度左右，我在介質板左側打金屬化孔，僅是讓PHi=90的2個峰值一樣高，請問各位還有其他什么有效的方法使方向圖變正！謝謝了先！

網友回復:

來學習下！

網友回復:

呵呵，歡迎大家提出各種建議，共同討論！

網友回復:

方向圖這個比較難弄，貼片天線這種，確定的模式會有差不多確定的方向圖，這是傅里葉變換的結果
要改變方向圖，只能是改變地大小和位置，或者改變天線輻射的主模

網友回復:

謝謝你的回復，我現在也就是在天線上或者是天線周圍加一些金屬東西之類的調整，目前還沒有較好的效果！再試試咯！地板等都確定不能變……

網友回復:

這個比較困難，如果是陣列天線還可以通過相位來控制，這個單元結構一定方向圖就定了
很難做出什么改進

網友回復:

謝謝你的回復…不是陣列的…就是這么個地板上在這么個位置上放置天線…哎…

網友回復:

基本上就沒有大的改善了

網友回復:

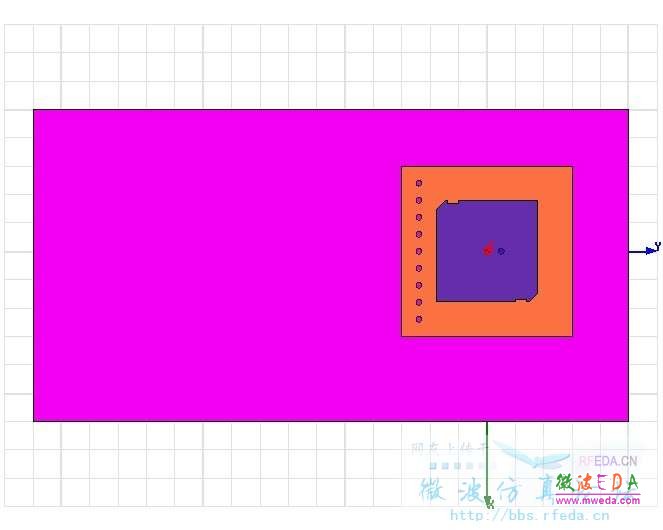

我在介質板背面挖了個槽，然后金屬化，最后再用金屬填滿，發現方向圖有所改善，方向圖如下，大家可以看看！

網友回復:

這是強行加個反射的
與其這樣還不如在天線的左側直接弄面垂直地，調節垂直地的高度和離貼片的距離，可能會有好的效果
