關于金屬線圈的阻抗的調整

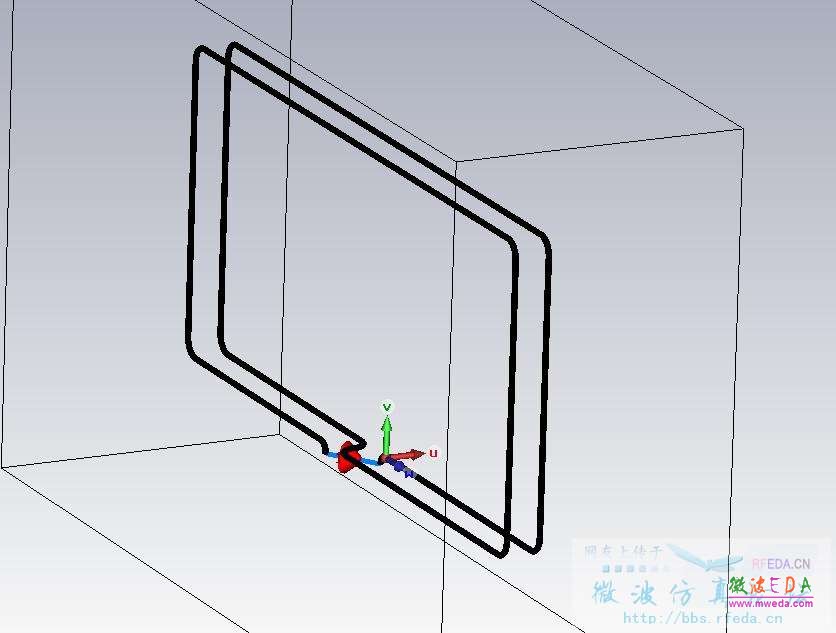

描述:線圈模型

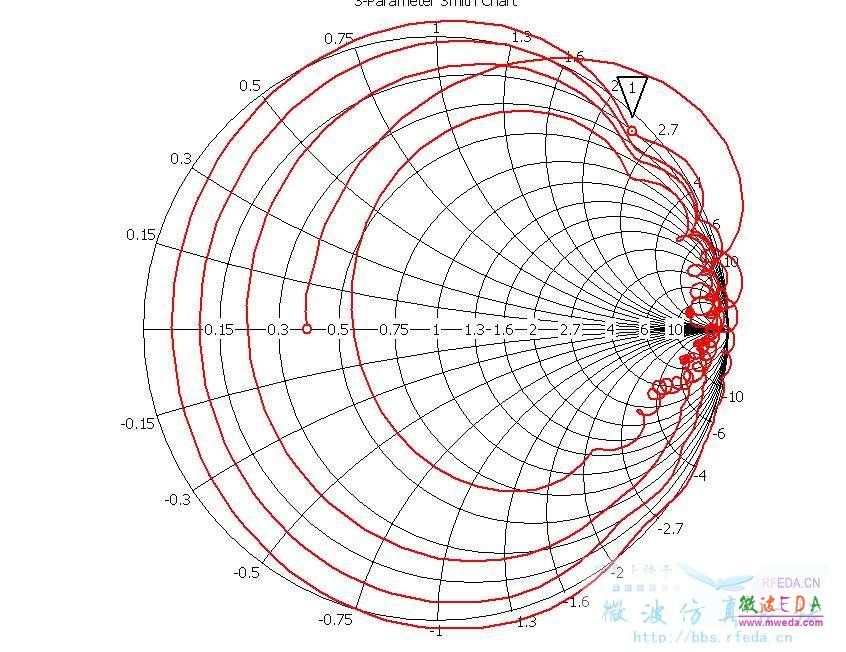

描述:經過CST仿真的結果（由于精度原因超出了Smith圖的界限）


網友回復:

有一點不太懂的（我理論比較差）

為什么要弄兩圈？一圈搞不定？

網友回復:

哈哈 終于有人回復了

其實是想搞更多的圈的 因為還希望能夠產生較強的磁場
這兩個圈并聯和串聯我都有試過
如果串聯 就相當于一個比較大的Air Core的電感了，這樣的話阻抗隨著頻率的變化將更加迅速；
并聯以后，基于前面說的，把一圈當做一個LC串聯電路，這樣就可以達到增加C減小L的目的，
實驗證明減小L可以讓阻抗變化得更加緩慢一些，所以采取了并聯

但是對于剛才說的這個“實驗證明”中的這個“實驗”，其結果在仿真中并沒有得到體現，這也就讓我懷疑這樣的
測量結果有沒有可能是因為建造模型的過程中認為加入的誤差。


網友回復:

“而希望-10db帶寬能夠達到100MHz”
這里是說的S參量嗎？為什么沒有一個關于你這個模型的這個帶寬的圖呢？
